Hot News:

Mit Unterstützung durch:

   Foren auf CAD.de
  AutoCAD Plant 3D
  Isometriesymbol geflanschter Bogen

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:
Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Gemeinsame Anlagenplanung mit Autodesk AutoCAD Plant 3D und Autodesk BIM 360 Design

Von Digital Twins bis Hochleistungs-Computing: PNY präsentiert seine Zukunftstechnologien für die Industrie von morgen, eine Pressemitteilung
Autor Thema:  Isometriesymbol geflanschter Bogen (1338 mal gelesen)
acadbert
Mitglied



Sehen Sie sich das Profil von acadbert an!   Senden Sie eine Private Message an acadbert  Schreiben Sie einen Gästebucheintrag für acadbert

Beiträge: 89
Registriert: 29.01.2013

!!Plant2024!! auf Win10 64bit

erstellt am: 25. Apr. 2013 13:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


ich habe ein Problem mit dem Isometriesymbol für einen geflanschten Bogen. Da es von Haus aus kein Symbol gibt, habe ich ein neues erstellt. Das funktioniert für einen 90° Bogen auch ganz gut, aber nicht für einen 45° Bogen. Hab schon versucht bei dem vorhandenen Bögen abzugucken, aber an irgenwas scheitert es noch, das er mir den Bogen nicht auf 45° zurückschneidet. Die Anschlussflansche kommen im übrigen an die richtige Position, aber im vergleich zum anschliessenden Rohr um 90° gedreht (siehe Anhang).

Kann mir wer helfen???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marvin41
Moderator
Freiberufler


Sehen Sie sich das Profil von Marvin41 an!   Senden Sie eine Private Message an Marvin41  Schreiben Sie einen Gästebucheintrag für Marvin41

Beiträge: 1505
Registriert: 13.09.2010

Dell Precision 7760
Intel(R) Core(TM) Xeon W-11955M
64GB RAM
Grafik NVIDIA RTX 4000
Windows 11 64 Bit
AutoCAD 2.6-2025
AutoCAD Advance Steel 2025
Architecture Engineering & Construction Collection
Product Design & Manufacturing Collection

erstellt am: 27. Apr. 2013 14:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für acadbert 10 Unities + Antwort hilfreich


Hallo acadbert,

geflanschte Bögen werden mit dem
Iso Symbol SKEY: ELFL
Iso Symboltyp: ELBOW

erstellt.
Geflanschte Bögen werden nur mit fest eingestellten Gradzahlen im Plant eingesetzt und verwendet.

Bei mir funktioniert dies sehr gut.

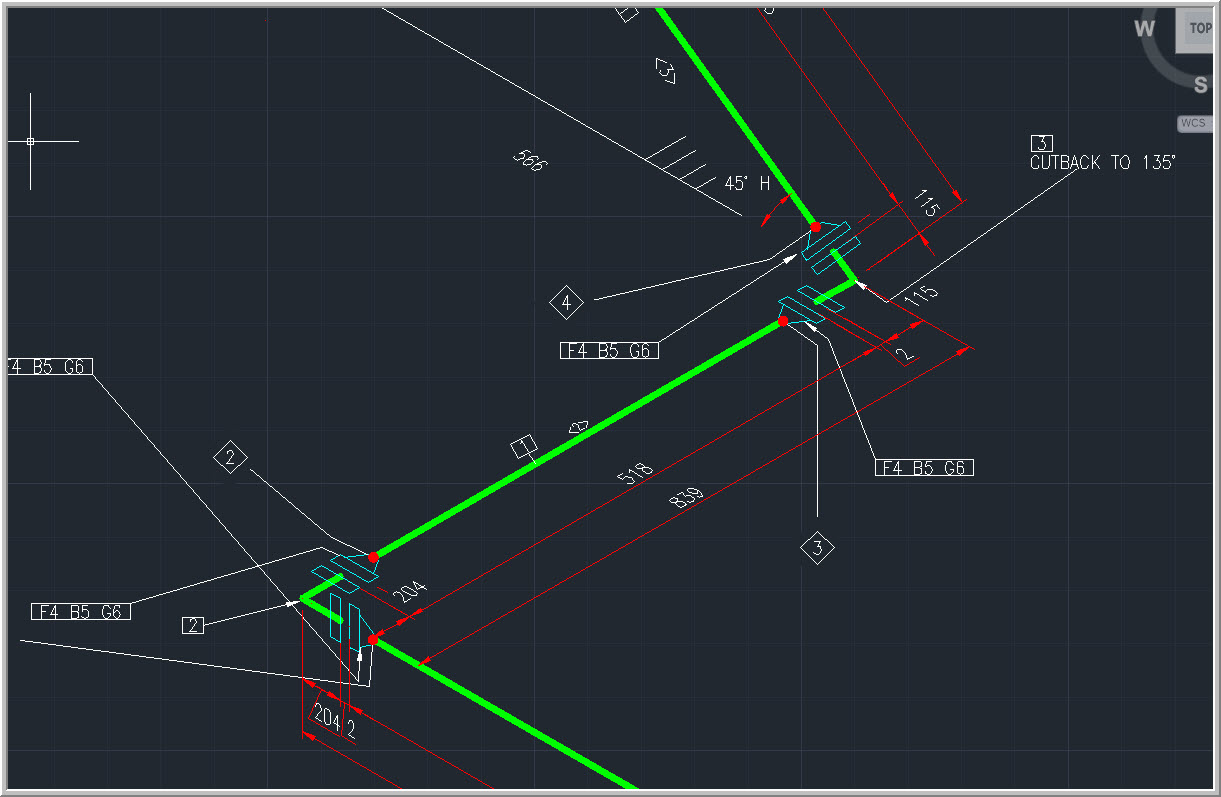

siehe Bild.

mfg
Marvin41

------------------
Also ich finde Unities gut ... und andere sicher auch

CAD ist ganz Einfach wann man weiß wie es geht ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

acadbert
Mitglied



Sehen Sie sich das Profil von acadbert an!   Senden Sie eine Private Message an acadbert  Schreiben Sie einen Gästebucheintrag für acadbert

Beiträge: 89
Registriert: 29.01.2013

!!Plant2024!! auf Win10 64bit

erstellt am: 29. Apr. 2013 08:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Dnake. Ich werd es mal testen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:Infos zum Werbeplatz >>

AVC Outside Loop CAD APP für Allgemeine Werkzeuge, Möbel, Holzarbeiten

AVC_OutsideLoop plugin for AutoCAD and BricsCAD Join segments to closed polyline. Convert any curves to polylines. Approximation of splines with a given tolerance. Contour optimization.

acadbert
Mitglied



Sehen Sie sich das Profil von acadbert an!   Senden Sie eine Private Message an acadbert  Schreiben Sie einen Gästebucheintrag für acadbert

Beiträge: 89
Registriert: 29.01.2013

!!Plant2024!! auf Win10 64bit

erstellt am: 29. Apr. 2013 08:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

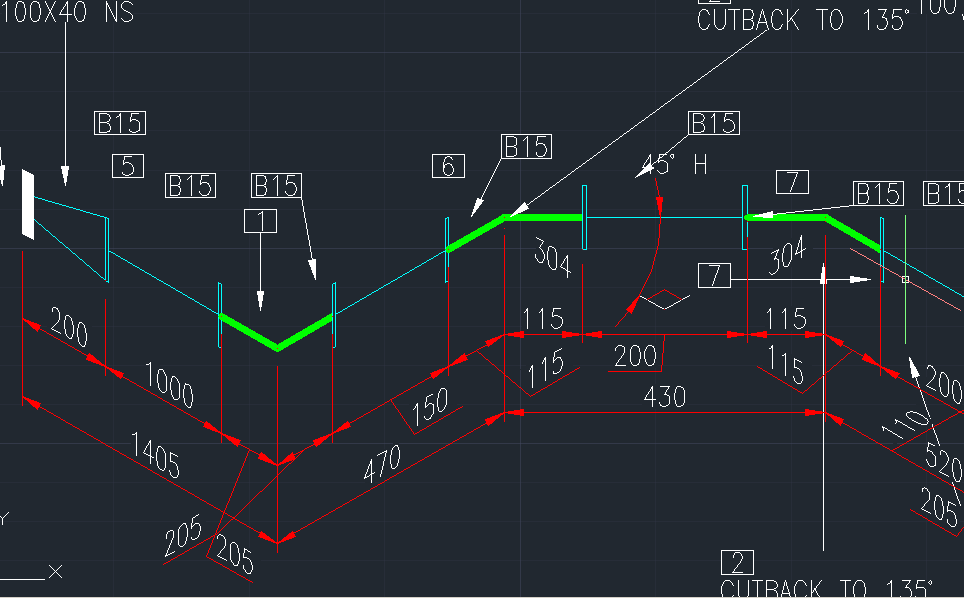

Also bei mir funktioniert das irgendwie nicht. Es sieht wie folgt aus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!
Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2025 CAD.de | Impressum | Datenschutz
