Mich interessiert mal wieder eine andere Frage brennend. Wie kann ich eigene Komponenten erstellen im Rohrklasseneditor?

Dabei interessiert mich weniger wie der eigentliche Ablauf der Komponentenerstellung funktioniert das weiß, sondern wie ich ein Blockbasiertes Modell einfüge/generiere das sich automatisch in der Größe anpasst wenn ich eine andere Nennweite wähle in P3D.

Ich weiß das es mit parametrische Bemaßung zu tun hat allerdings wäre gut wenn mir jemand hier mal in Schritten erklären könnte wie ich anfange.

Muss ich dabei mit Abhängikeiten arbeiten oder müsste der Block in Inventor gemacht sein mit der Durchmesserangabe als Variable, dann müsste ich aber wieder die Variable irgendwo im Rohrklasseneditor den einzelnen Werten zuordnen können.

Vielen Dank schonmal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Soui21,

siehe hier

Zitat:

---

Dabei interessiert mich weniger wie der eigentliche Ablauf der Komponentenerstellung funktioniert das weiß, sondern wie ich ein Blockbasiertes Modell einfüge/generiere das sich automatisch in der Größe anpasst wenn ich eine andere Nennweite wähle in P3D.

---

automatisch ändert sich bei blockbasierenden teilen gar nichts. du mußt alle verwendeten teile in der rohrklasse haben  z.b. aramturen von dn50 bis dn300 somit ändert sich auch die eingesetzte armatur wenn du die leitung von z.b. dn100 auf dn80 änderst.

Zitat:

---

Ich weiß das es mit parametrische Bemaßung zu tun hat allerdings wäre gut wenn mir jemand hier mal in Schritten erklären könnte wie ich anfange.

Muss ich dabei mit Abhängikeiten arbeiten oder müsste der Block in Inventor gemacht sein mit der Durchmesserangabe als Variable, dann müsste ich aber wieder die Variable irgendwo im Rohrklasseneditor den einzelnen Werten zuordnen können.

---

wie sieht es mit schulung aus und sag nicht kein interresse dies sind fragen die nicht auftreten würden wenn eine schulung genommen wird.

mfg
Marvin41

mfg

Marvin41

------------------
CAD ist ganz Einfach wann man weiß wie es geht ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marvin,

ich weiß nicht wie häufig ich das noch erklären soll.

Es liegt nicht in meiner Hand eine Schulung zu bekommen. Ihc hätte sehr großes Interesse an einer Schulung. Ich werde mir für den Nutzen der Firma aber sicher keine Schulung selbst kaufen, ich bin angestellt und nicht freiberuflich unterwegs.

Mein Chef hat schonmal eine Schulung für dieses Programm gekauft, eine weitere Schulung ist er nicht bereit zu zahlen.

Mir bleibt keine andere Möglichkeit das Programm und die Funktionsweise des Programmes hier oder in anderen Foren zu erfragen/erlesen bzw selbst einzustudieren.

Es tut mir Leid das ich dich/euch mit meinen Fragen belästige, wenn dies wirklich Fragen sind die in einer Schulung geklärt werden allerdings hab ich keine andere Möglichkeit. Versteht auch bitte meine Situation. Ich werde in einen Topf geschmissen, bekomme ein Projekt und ein unreifes Programm auf die Backe gedrückt und gesagt mach mal am besten bis gestern!

Ich hoffe wir haben das Thema Schulung ein für alle mal geklärt.

Zu dem eigentlich Problem.

Dein Link hatte ich schon selbst. Aber wie gesagt dort wird nur erklärt wie ich an einem Block die Anschlüsse festlege etc. Aber meine Frage war ob ich für jede Nennweite ein eigenen Block erstellen muss und im ROhrklasseneditor jeder Nennweite diese eigenen Blöcke zuweisen muss oder ob eine Möglichkeit besteht den Block nur einmal zu parametrisch mit variablen zu erstellen und Plant 3d diesen Block mit den eingegeben werten im Rohrklasseneditor automatisch so generiert das das Teil für die richtige Nennweite erzeugt wird.

Aber scheinbar werde ich nicht drum rum kommen für 30 Nennweiten 30 Modelle zu erzeugen ...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Soui21:
...Aber meine Frage war ob ich für jede Nennweite ein eigenen Block erstellen muss und im ROhrklasseneditor jeder Nennweite diese eigenen Blöcke zuweisen muss oder ob eine Möglichkeit besteht den Block nur einmal zu parametrisch mit variablen zu erstellen und Plant 3d diesen Block mit den eingegeben werten im Rohrklasseneditor automatisch so generiert das das Teil für die richtige Nennweite erzeugt wird.

Aber scheinbar werde ich nicht drum rum kommen für 30 Nennweiten 30 Modelle zu erzeugen ...

---

Hallo Soui,

Nach meinem Wissenstansstand gibt es leider keine Möglichkeit Bauteile die eine benutzerdefinierte Geomtrie (sprich AutoCAD-Blöcke und nicht P3D-Grafiken) verwenden zu parametrisieren.

Wir habens selber auch so gemacht - für jede Nennweite einen eigenen AutoCAD-Block --> Plantpartconvert --> und dann im Editor mit der entsprechenden Nennweite verknüpft...

------------------
mfg Siegfried Schachinger
http://www.tbschatz.at

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok das wollte ich wissen danke dir Schachinger...

ABM funktioneirt mit dem Programm ganz gut

Mir wird nicht langweilig

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Eien weitere Frage die mich hierzu interessiert ist:

Erstellung einer eigener Komponente aus einem eigenen Block im Rohrklasseneditor.

So gehe ich vor.

- 3d Modell in P3d zu Block konvertieren
- "Plantpartconvert" Anschlüsse definieren.
- Speichern
- im Rohrklasseneditor neue komponente erstellen
- Typ und Nennweite auswählen -> erstellen
- dann unter Größen "Modell auswählen" (zuvor gespeichertes File mit Block) auswählen und klicken.
- meine Modell auswählen
- Weitere Eigenschaften DN etc hinzufügen
- In Katalog speichern klicken - Und dann hab ich mein Problem. Das Bild meiner Komponente im Editor verschwindet und wenn ich die Komponente zur Rohrklasse hinzufüge
und in P3d einsetzen will dann schreibt er, er findet kein Symbol für die Komponente. SKEY etc. hab ich richtig definiert.

Hatte jemand schon ein ähnliches Problem?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Soui21,

Der Katalogeditor setzt für Blockbasierende Bauteile eine bestimmte Ordnerstruktur voraus. Im Ornder wo dier Katalog gespeicher ist muss es einen Ordner geben der gleich heißt wie der Katalog selber (ohne Endung natürlich). In diesem Ordner muss es dann wiederum die Unterordner "200" und "DWG" geben. Wenn ich mich richtig erinnern kann dann erstellt Plant3D diese Sturktur (zumindest teilweise) nicht selber - sondern daran muss man selber denken.

In diesen Orndern werden vom Katalogeditor selbsttätig die zugehörigen DWG- und PGN-Files abgelegt und dabei mit automatisch generierten Dateinamen versehen.

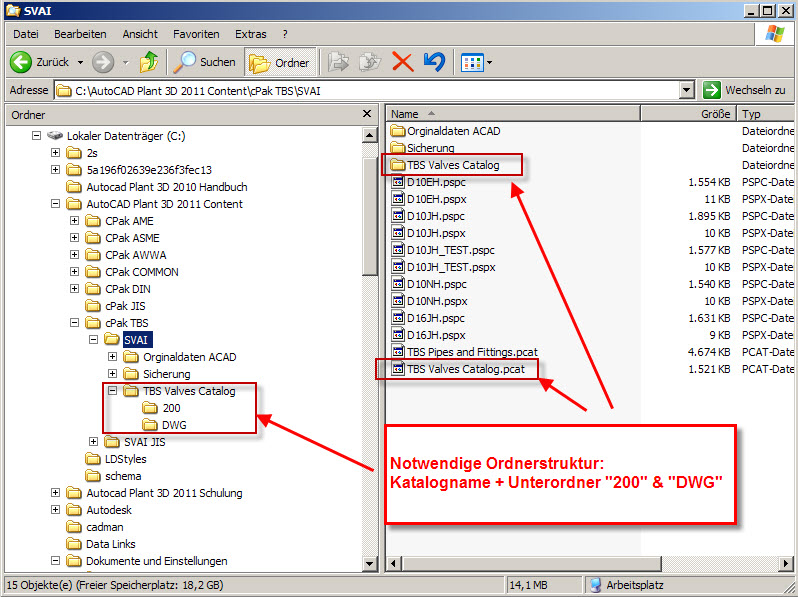

Anbei ein Bild wie das bei mir z.B. für meinen Katalog "TBS Valves Catalog.pcat" aussieht...

------------------
mfg Siegfried Schachinger
http://www.tbschatz.at

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke dir Schachinger allerdings bestehen die Ordner bereits bei mir schon

Das png bild wird auch gespeichert aber die dwg zu dem teil nicht wirklich ist nur eine 12kb datei
