Hallo Forum.

Wir fügen uns für eine bessere Darstellung der Zugänglichkeiten in den 3D-Modellen immer einen 3D-Mann ein. Dieser liegt auf einem eigenen Layer der auf "nicht drucken" gestellt ist.

Im Navis-Modell sind diese Arbeiter somit immer sichtbar und der Kunde kann sich ein genaueres Bild über die Platzverhältnisse machen. Bei früheren Projekten (reines AutoCAD 3D) hat das auch für Zeichnungsableitungen immer ohne Probleme funktioniert da diese Arbeiter in den Ansichtsfenstern ja nicht mitgedruckt wurden und auch nichts verdeckt haben.

PLANT3D ist die Einstellung "nicht drucken" aber herzlich wurscht!... Der Layer mit dem 3D-Mann wird in den Ortho-Views trotzdem dargestellt und verdeckt im schlechtesten (und somit auch warscheindlichsten) Fall auch wichtige Anlagenteile...

Somit muss der Layer mit den 3D-Männern jedesmal bei der Erstellung/Aktualisierung von O-Views gefroren und nacher (um im Navis wieder sichtbar zu sein) wieder getaut werden was die Sache bei großen Projekten mit vielen XRefs nicht gerade leichter macht.

VISRETAIN hat übrigends keine Auswirkung!...

Ist das von Autodesk so beabsichtigt? Ich persönlich finde das doch ziemlich kontraproduktiv  ...

------------------
mfg Siegfried Schachinger
http://www.tbschatz.at

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hm...

Ich verstehe nicht so recht was dein Problem ist. Aus welchem Grund fügst du im Modell selbst ein 3d Mann ein? Wenn du diesen dann aber nicht auf dem Layout geplottet haben möchtest? Dann lass ihn doch gleich weg.

Navisworks hat doch standardmäßig ein Mann dabei den man einschalten kann. Der kann sogar in die Hocke gehen ;=)

Wir machen es zumindest so bei einem review oder so laufen wir mit dem Mann wenn gewünscht im Navisworks Modell rum. Sollten später nach dem Review noch Unklarheiten/Clashes mit Personen vorhanden sein zeigen wir diesen Clash mittels Screenshot im Navisworks von den einzelnen Stellen.

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... mhhh zumindest in deinem *...02jpg Screenshot ist der Layer auf drucken gestellt ? und es sind auch vom Namen her unterschiedliche Layer ....

dank Urlaub kann ich das pracktisch grad net prüfen ............

nicd day cw

------------------
cadwomen™

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Siegfried,

Du scheinst recht zu haben alle Layereinstellungen die ich im Modell mache sind bei der Orthoerstellung für null und nichtig. Es werden alle Objekte einbezogen in den Orthos. Ich spreche es mal bei den Progis an.

mfg
Marvin41

------------------
CAD ist ganz Einfach wann man weiß wie es geht ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

.............. unterstütze Hausmeisters MEINUNG und lege nach GammaTESTER

------------------
cadwomen™

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hy folks...

@Soui21:
Klar gibt es im Navis auch einen 3D-Mann - aber da gibt es mehrere Gründe warum mir der nicht genügt:

• Ich kann nur einen Mann im Navis darstellen - und nicht z.b. 4 oder 5 gleichzeitig. Bei komplexen Ventilstationen macht es durchaus Sinn mehrere Bediehnstellen bzw. Zugänglichkeiten in einem Bild darzustellen.

• Dadurch das ich in einem Bild mehrere Arbeiter darstelle kann ich mit weniger Bildern mehr Information transportieren.

• Beim Navis-Mann muss ich jedesmal wenn ich eine bestimmte Situation darstellen möchte neu rumfummeln bis mir das sozusagen "ins Bild" passt. Die AutocCAD-3D-Männer positioniere ich einmal und brauch nicht mehr rumspielen (außer die Station wird geändert).

• Die 3D-Männer haben auch dein Hintergrund dass oft Entscheidungen von Personen getroffen werden müssen die eigendlich keine großartige Erfahrung mit Navis-Works haben. Für diese Personen ist es eintschieden einfacher wenn in der gesammten Anlage Arbeiter zu sehen sind nur mehr selber Panen/Zoomen müssen und sich nicht mit dem Navis-Mann bei jeder Station rumplagen müssen und somit "die Lust" an der Entscheidungsfindung verlieren  .

Außerdem kann ich die nicht-drucken-Layer auch für Ausbauwege oder optionale Anordungen etc. verwenden... Da gibt es viele Beispiele wo das durchaus Sinn machen würde. Wenn Plant-3D darauf Rücksicht nehmen würde...

@cadwoman:

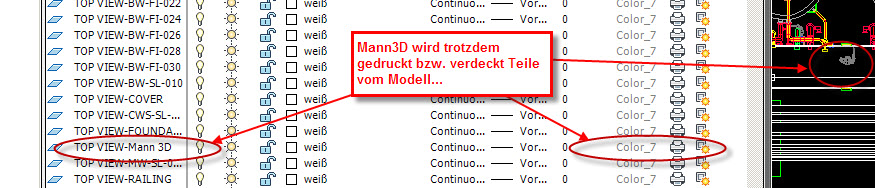

Das erste Bild ist aus einem 3D-Modell. Das zweite Bild ist aus einem OrthoView. Plant3D fügt jedem Layernahmen vorne noch die Bezeichnung der Ansicht (im Beispiel "TOP VIEW") hinzu. Daher sind die Layernamen sowiso immer unterschiedlich.

@all:
Danke für die Beteiligung
Ich bin mal gespannt ob Marvin etwas in Erfahrung bringen kann. (@Marvin: Für Deine Mühe schonmal besonderen Dank)

------------------
mfg Siegfried Schachinger
http://www.tbschatz.at

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
