Hallo,

Ich möchte gerne meiner Polylinie mit Globaler Breite eine Transparenz geben, diese hat den Linientyp Strich, Punkt, Strich...
Sobald ich der Polylinie eine Transparenz gebe verschwinden die Punkte und ich hab nur noch eine Strich, Strich.... Polylinie.
Kennt sich jebamd mit diesem Problem aus und hat eventuell eine Lösung?

Vielen Dank schon mal!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Entsorger01
Moderator
Techniker




Sehen Sie sich das Profil von Entsorger01 an!   Senden Sie eine Private Message an Entsorger01  Schreiben Sie einen Gästebucheintrag für Entsorger01

Beiträge: 3329
Registriert: 07.07.2006

ACAD 2025
Acrobat Prof.
Creative Suite
WIN11

erstellt am: 13. Mai. 2025 10:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MaSpa 10 Unities + Antwort hilfreich

Servus MaSpa und herzlich willkommen bei CAD.de,

Lösung habe ich keine, aber ich möchte hinzufügen, dass das Problem versionsübergreifend auftritt (getestet mit ACAD2022 und 2025) und es wohl nicht nur die von dir verwendeten Strich-Punkt-Linientypen betrifft. Ich habe mal testweise noch paar andere verwendet. Zudem betrifft es nicht nur die Visualisierung auf dem Bildschrim, wie ich hoffte, sondern auch die Ausdrucke.

Mal sehen, was noch von weiteren Mitlesern kommt...

------------------
Gruß

Michi

""Mögen hätt ich schon wollen, aber dürfen hab ich mich nicht getraut."
Karl Valentin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cadzia
Moderator
CADgestalterin




Sehen Sie sich das Profil von Cadzia an!   Senden Sie eine Private Message an Cadzia  Schreiben Sie einen Gästebucheintrag für Cadzia

Beiträge: 2930
Registriert: 02.07.2004

AutoCAD 2020 + MAP
AutoCAD LT 2026
BricsCAD pro V25
WS.LandCAD 2025

erstellt am: 13. Mai. 2025 10:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MaSpa 10 Unities + Antwort hilfreich

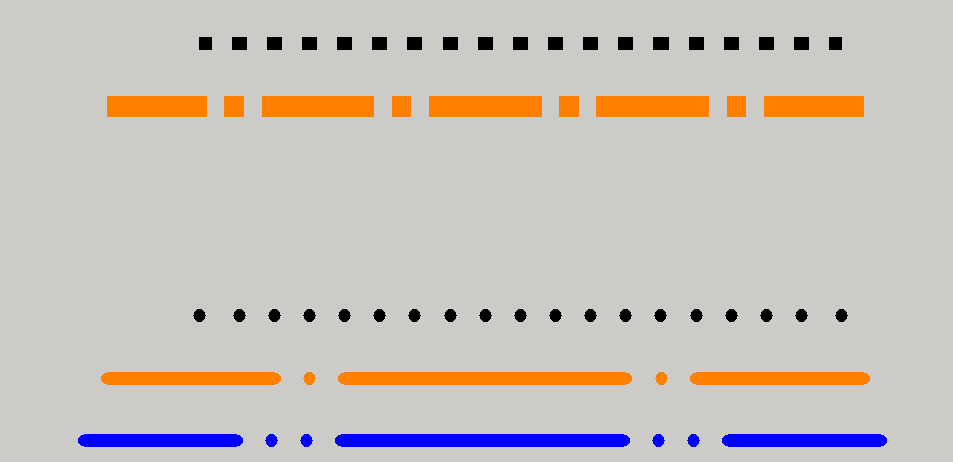

das mit den Strichen statt Punkten hat nichts mit der Transparenz zu tun, sondern mit der globalen Breite. Diese zieht den Linienstil quasi in die Breite.
