Hallo,

ich suche eine technische Lösung um dumme PDFs (einfach eingescannte Blätter) mit Gebäudegrundrissen drauf so umzuwandeln, dass ich zum Schluss CAD Objekte habe.

Unsere Vorgehensweise bis her war, die PDF in eine CAD Zeichnung zu laden und jeden Strich (also Wand Innenseite, Wand Außenseite, Lichtschacht, u.s.w.) nachzuzeichnen.

Da dieses immer wieder jede Menge Zeit raubt, wollte ich mich mal nach einem Programm / Aufsatz für Autocad umsehen der uns da helfen kann.

Ein paar Apps habe ich mir schon angesehen, aber die geben mir das Ergebnis nicht als DWG oder DXF raus.

Vielleicht hab ihr ja einen TIPP für mich.

Gruß Christoph

------------------
AutoCad Vollversion / Anwender und heimlicher Admin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

dann nutzt Ihr bisher den richtigen und besten Weg.
Für alles andere kannst du einfach nach Raster2Vector oder Raster Vector Convert
suchen und die geben eigentlich "alle" DXF aus!?
Wobei es auch für CAD "spezialisierte" Programme gibt, vermutlich die bessere Wahl - Beispiel: KLICK!

Ob du damit Glücklich wirst, das ist eine andere Sache.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Wie ist die Qualität der Scans? wie sehen die Grundrisse aus?

Vielleicht kannst (darfst) du mal eine Beispieldatei oder ein Screenshot ins Forum hochladen?

------------------
Freundliche Grüße
TC17pro

Über eine Rückmeldung würde ich mich freuen, Danke.
Meine Versionen:
- TurboCAD V 17.2.77.1 Professional (nicht 2017)
- TurboCAD V 2021 Platinum (V28)
Unities: Zufrieden? Klicke auf eine der Zahlen von 1 bis 10.
Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen.
NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen.
Two hours of trial and error saves you 10 minutes of reading the manual.

[Diese Nachricht wurde von TC17pro am 02. Jul. 2024 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von TC17pro:
Hallo,

Wie ist die Qualität der Scans? wie sehen die Grundrisse aus?

Vielleicht kannst (darfst) du mal eine Beispieldatei oder ein Screenshot ins Forum hochladen?

---

Zeigen kann ich erst mal nichts. Sind alles Kundendaten.

Aber es reicht glaube ich auch aus, wenn ich es beschreibe.
Wir bekommen alles war man sich vorstellen kann.
-Eingescannte alte Papierzeichnungen, die vielleicht sogar verzehrt sind.
-Fotos (dann als PDF umgewandelt) von Zeichnungen die im Keller an der Wand hängen.
-100x kopierte Grundrisse
-schöne CAD Grundrisse als gedruckte PDF, so das Autocad sie nicht importieren kann

Also einfach alles.
Von 500 Kunden im Jahr, jedes Mal etwas anderes.

Gruß

------------------
AutoCad Vollversion / Anwender und heimlicher Admin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
aus der pdf eine CAD-Zeichnung zu machen ist wohl nur der erste Schritt, dazu gibt es einige tools, die bereits genannt wurden.
Das eigentliche Problem ist IMHO die Maßhaltigkeit des Endplanes und die Plausibilitätsprüfung.
Ihr habt Erfahrungen, wie lange ihr dazu benötigt.
Mit der Suche nach "CAD vektorisieren" (oder ähnlich) findet man Firmen, die sich darauf spezialisiert haben. Da würde ich mir mal ein Angebot holen und dann abwägen.

------------------

Gruß Thomas
CADdog the dog formerly known as TR

AutoCAD spricht mit einem, aber viele hören nicht zu.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Paper2DXF1-2024-07-03.dwg Paper2DXF1-2024-07-03.jpg

Hallo zusammen,

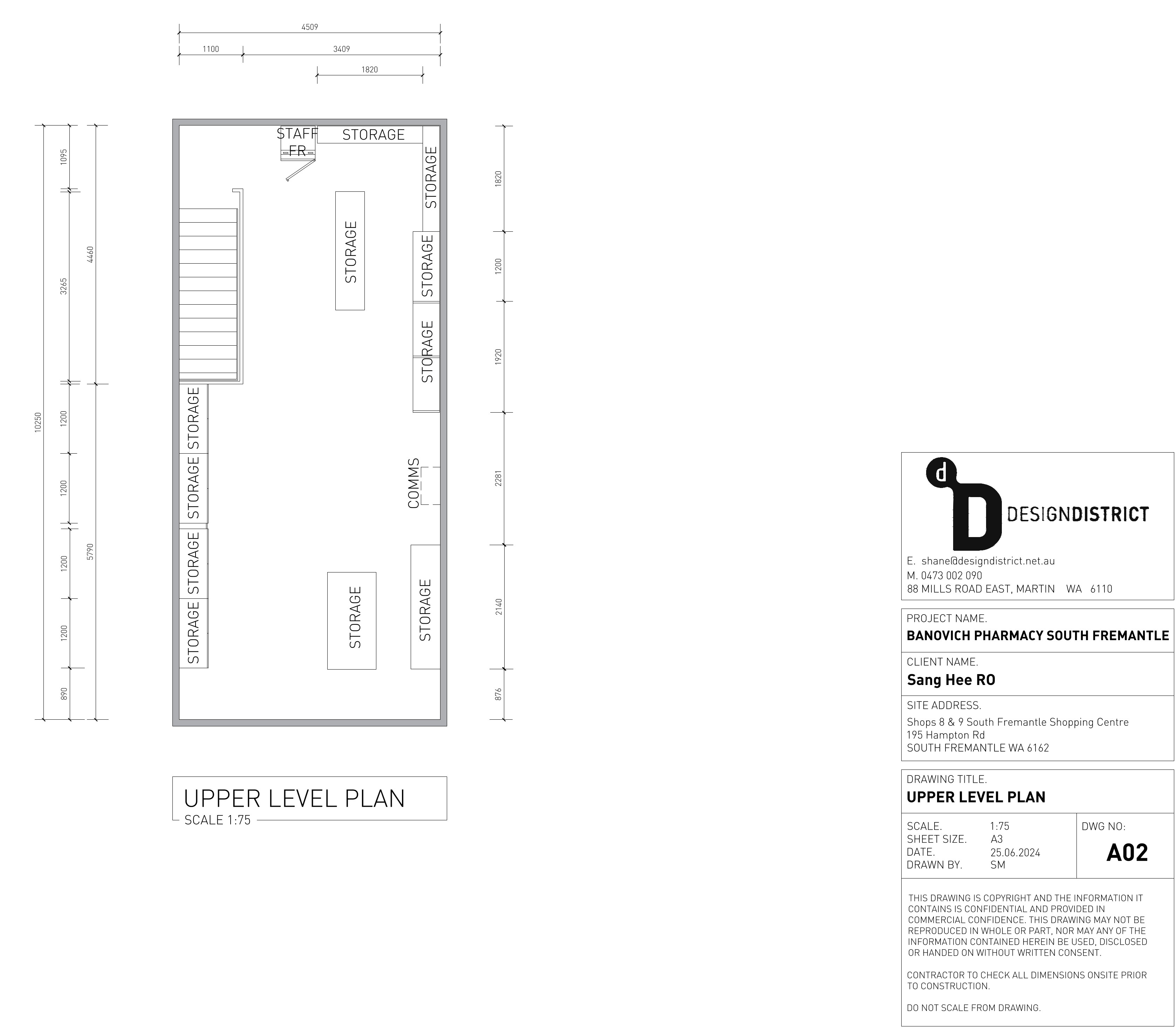

anbei ein Beispiel.

Der Plan im JPG Format in eine DXF umgewandelt und dann skaliert.

Ob das Ergebnis ausreichend ist, muss man für sich selber entscheiden.

Programm: CAD-KAS Paper/Picture 2 DXF

------------------
Gruß Bernd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bei der Anzahl von Aufträgen in diese Richtung, würde sicher auch eine hochwertigere Software Sinn machen.
Wir hatten unsere Altbestände damals mit VPHybridCAD von Softelec vektorisiert.
Das bringt erstaunlich Ergebnisse, nicht zuletzt, weil hier die Vorlagen z.B. entzerrt werden können.

------------------
Gruß

Michi

""Mögen hätt ich schon wollen, aber dürfen hab ich mich nicht getraut."
Karl Valentin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Geh mit Michi aussage

bei soviel Plänen kann man da einiges machen ... schon vor Jahren mit dem richtigen A0 Scanner wurden Schraffuren , Wände unf Texte gut erkannt und auf dementsprechende Layer gelegt.

cu cw

------------------
Also ich finde Unities gut ... und andere sicher auch
------------------------------------------------
cadwomen™
Plant ist nur die Spitze des Berges der da treibt ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cadffm:
Hi,

dann nutzt Ihr bisher den richtigen und besten Weg.
Für alles andere kannst du einfach nach Raster2Vector oder Raster Vector Convert
suchen und die geben eigentlich "alle" DXF aus!?
Wobei es auch für CAD "spezialisierte" Programme gibt, vermutlich die bessere Wahl - Beispiel: KLICK!

Ob du damit Glücklich wirst, das ist eine andere Sache.

---

Das Programm sieht doch schon sehr viel versprechend aus.

Danke für den TIPP

------------------
AutoCad Vollversion / Anwender und heimlicher Admin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Berliner666_PDF.pdf Berliner666_DWG.dwg

Hi Hi,

ich habe jetzt doch ein Beispiel erstellt und hoffe, dass das hochladen klappt.

Wie ihr seht ist die PDF voller Infos die ich nicht brauche.
Eigentlich brauche ich in diesem Fall nur die Wände und vielleicht ein Maß.

Das einpassen in die Grundkarte, also in das Flurstück/Grundstück, machen wir mit dem Befehl "ausrichten".
In der Regel dauert das nicht lange (5-15min), außer der Gebäudegrundriss ist verzogen.

Die Programme "Print2CAD 2025 AI" und "VPHybridCAD" sehen sehr vielversprechend aus.
Danke für die TIPPs.
Vielleicht sind die Programme auch für PDFs der Grundversorger wie Telekom geeignet.

Was für mich immer wieder deprezierend ist, wenn ich lese "das haben wir schon seid Jahren"
Wir sind hier 20-30 Leute plus Externe die mit AutoCad arbeiten und wir haben nicht einmal einen Systemverantwortlichen für dieses Programm. Alles was es an Voreinstellungen, Werkzeugpaletten, Abteilungsprofile oder Skripten/AutoLisp Programmierungen gibt ist von mir so nebenbei erstellt worden.

Also habt Nachsicht mit mir, ich muss mich hier selber rein fummeln.

Deswegen habe ich auch nur die Vorstellung, dass ich die PDF nicht mehr selber nachzeichnen muss. Was noch alles möglich ist wird sich dann wohl irgendwann zeigen.

Gruß Christoph

------------------
AutoCad Vollversion / Anwender und heimlicher Admin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Berliner666:
....Wir sind hier 20-30 Leute plus Externe die mit AutoCad arbeiten und wir haben nicht einmal einen Systemverantwortlichen für dieses Programm. Alles was es an Voreinstellungen, Werkzeugpaletten, Abteilungsprofile oder Skripten/AutoLisp Programmierungen gibt ist von mir so nebenbei erstellt worden.

Also habt Nachsicht mit mir, ich muss mich hier selber rein fummeln.

---

Hy ... tja , findet den Fehler.... PM hatte ich geschrieben....

Die PDF läd bei mir schon extrem langsamm
und das war ein CAD Plan , dann ist es einer Frage der Nahrungskette .... ich hol mir sowas dann als DWG / DXF und hier gibt es immer wieder grosse Augen das
ich fürs telefonieren ja nicht bezahtl werde

cu cw

------------------
Also ich finde Unities gut ... und andere sicher auch
------------------------------------------------
cadwomen™
Plant ist nur die Spitze des Berges der da treibt ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Berliner666_DWGzusammen.dwg

Hy

also ich finde das Ergebnis nicht mal so schlecht.
ein wenig script oder KI und das geht doch.

in den genannten Vektorprogrammen kann man natürlich Bem und Texte schon besser trennen und auch Wände mit Schrffuren
waren da möglich.

cu cw

------------------
Also ich finde Unities gut ... und andere sicher auch
------------------------------------------------
cadwomen™
Plant ist nur die Spitze des Berges der da treibt ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cadwomen:
Hy

also ich finde das Ergebnis nicht mal so schlecht.
ein wenig script oder KI und das geht doch.

in den genannten Vektorprogrammen kann man natürlich Bem und Texte schon besser trennen und auch Wände mit Schrffuren
waren da möglich.

CU cw

---

Auf so einem Ergebniss könnte man aufbauen.

Mit welchen Programm hast du es umgewandelt?

------------------
AutoCad Vollversion / Anwender und heimlicher Admin

[Diese Nachricht wurde von Berliner666 am 04. Jul. 2024 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hy Berliner666

ACAD 2022 ohne extras

mir düngt ihr solltet mal mit der GF reden ....

Befehl PDFimport

cu cw

------------------
Also ich finde Unities gut ... und andere sicher auch
------------------------------------------------
cadwomen™
Plant ist nur die Spitze des Berges der da treibt ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cadwomen:
Hy Berliner666

ACAD 2022 ohne extras

mir düngt ihr solltet mal mit der GF reden ....

Befehl PDFimport

CU cw

---

Ich habe die PDFs immer erst per Drag and Drop in die DWG gezogen und dann den PDFimport verwendet.

Hatte auch manchmal geklappt.

Aber erst den Befehl aufrufen und dann die PDF auswählen scheint besser zu funktionieren.

Nur das es bei sehr vielen PDFs trotzdem nicht geht.

------------------
AutoCad Vollversion / Anwender und heimlicher Admin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Christoph,

der PDF Import geht nur bei Vector-PDF's, bei Pixelorientierten PDF's geht das nicht, weil dort nur ein JPG hinterlegt ist.

------------------
Gruß Bernd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
