Autor Thema:  unterschiedliche Polylinien verbinden (Linie + Spline/Kurve) / Fläche ermitteln (17527 mal gelesen)
Salvador
Mitglied
Vermessungstechniker

Sehen Sie sich das Profil von Salvador an!   Senden Sie eine Private Message an Salvador  Schreiben Sie einen Gästebucheintrag für Salvador

Beiträge: 7
Registriert: 23.05.2011

erstellt am: 24. Mai. 2011 02:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo allerseits,

ich habe alles mögliche versucht, aber ich komme nicht mehr weiter.
Mein Ziel ist es, zwei unterschiedliche Polylinien zu einer geschlossenen Polylinie zu verbinden.

Korrigiert mich bitte, wenn ich falsch liege:
- PEDIT übernimmt für die gewählte Polylinie beim Verbinden den Linien-/Verbindungstyp der zu verbindenden Polylinie
- Splines können nicht zu Polylinien konvertiert werden (zumindest nicht aus mathematischer sich bzw. mit reinen AutoCAD Befehlen)
- Bei einer Flächenabfrage einer offenen Polyline (auch vom Typ Spline) wird die Fläche berechnet, die entsteht, wenn man den Anfangs- und Endpunkt der offenen Polyline mit einer Geraden verbindet

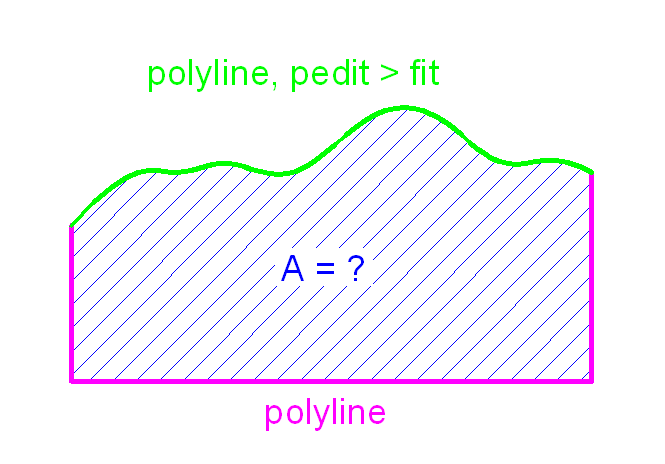

- Addition der Abfragen der grünen und Magenta-farbigen Polylinien (siehe Anhang) ergibt die Gesamtfläche A

Nun habe ich von solchen Flächen einige Dutzend und würde gerne jede einzelnen zwecks Flächenermittlung zu einer einzelnen Polylinie machen, um nicht mit Teilflächen arbeiten zu müssen.
(Zweck: Querprofile eines Aushubs mit rechtwinkligen Kanten, aber unregelmäßiger Oberfläche -> Fläche der Querschnitte = ?)

Was habe ich für Möglichkeiten?

[Diese Nachricht wurde von Salvador am 24. Mai. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 24. Mai. 2011 02:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hi,

herzlich willkommen bei CAD-de!

Spline und Polyline verbinden ist nicht, sonst würden aus den Polylinien-Eckpunkte ==> Splinepunkte werden und damit auch ausgerundet.
Ausnahme wäre, wenn Du die Spline in eine Polylinie umwandelst (geht schon mit AutoCAD, Befehl _SPLINEDIT, ergibt Annäherung), dann ist die Spline-Bearbeitbarkeit aber pfutsch.

Um zur Fläche zu kommen, brauchst Du eigentlich nur schraffieren. Nachfolgend die Schraffur anklicken und im Eigenschaftsfenster kannst Du dann die Fläche auslesen.

- alfred -

------------------
www.hollaus.at

[Diese Nachricht wurde von a.n. am 24. Mai. 2011 editiert.]

Salvador
Mitglied
Vermessungstechniker

Sehen Sie sich das Profil von Salvador an!   Senden Sie eine Private Message an Salvador  Schreiben Sie einen Gästebucheintrag für Salvador

Beiträge: 7
Registriert: 23.05.2011

erstellt am: 24. Mai. 2011 02:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Wow, vielen Dank für die schnelle Antwort.

Also mein Vorhaben mit Polylinien kann ich wohl vergessen, aber die Schraffur ist auch eine gute Lösung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Theodor Schoenwald
Ehrenmitglied



Sehen Sie sich das Profil von Theodor Schoenwald an!   Senden Sie eine Private Message an Theodor Schoenwald  Schreiben Sie einen Gästebucheintrag für Theodor Schoenwald

Beiträge: 1672
Registriert: 16.04.2002

erstellt am: 26. Mai. 2011 02:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Salvador 10 Unities + Antwort hilfreich

Hallo,

es gibt noch zwei Möglichkeit: die Zeichnung als ACAD12 zu speichern, danach ist die Spine aufglöst, mit WMFOUT und danach WMFIN (bei WMFIN den Faktor 2 wählen), ist sie auch aufgelöst.

Jetzt kannst Du die für Dich beste Möglichkeit aussuchen.

Gruß
Theodor

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Yeti
Mitglied
CADmin


Sehen Sie sich das Profil von Yeti an!   Senden Sie eine Private Message an Yeti  Schreiben Sie einen Gästebucheintrag für Yeti

Beiträge: 1445
Registriert: 21.12.2000

SW: TC 11.6.0 / NXCR1980 / TCVis 12.2
unter W10
HW: Lenovo und Dell (älter)

erstellt am: 26. Mai. 2011 12:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Salvador 10 Unities + Antwort hilfreich

hi,
ich würde den befehl UMGRENZUNG nutzen. das entstehende objekt -in deinem fall eine region- kannst du einfach doppelklicken und in den eigenschaften findest du alle infos.
für spätere nutzung kann bei bedarf die ploylinie/region ja auf einen anderen layer gelegt werden.

------------------
Gruß aus Hamburg

Yeti

Planung ist die Ablösung des Nichtwissens durch den Irrtum...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Björn Kobes
Mitglied
Dozent für ACA


Sehen Sie sich das Profil von Björn Kobes an!   Senden Sie eine Private Message an Björn Kobes  Schreiben Sie einen Gästebucheintrag für Björn Kobes

Beiträge: 172
Registriert: 21.03.2011

ACA 2011, 3ds Max 2011
2x Xeon E5430, 16GB ECC RAM, HD3870

erstellt am: 26. Mai. 2011 12:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Salvador 10 Unities + Antwort hilfreich

In AutoCAD 2012 funktionierts.

[Edit] ... mit dem Verbinden-Werkzeug [/Edit]

------------------
Gruß, Björn

AutoCAD 2011 Certified Professional
Virtual-Pix GmbH

[Diese Nachricht wurde von Björn Kobes am 26. Mai. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Salvador
Mitglied
Vermessungstechniker

Sehen Sie sich das Profil von Salvador an!   Senden Sie eine Private Message an Salvador  Schreiben Sie einen Gästebucheintrag für Salvador

Beiträge: 7
Registriert: 23.05.2011

erstellt am: 26. Mai. 2011 21:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke euch beiden. Momentan arbeite ich meistens mit AutoCAD 2008, aber ich werde mal probieren, ob 2012 die beiden unterschiedlichen Typen verbinden kann.
Ach ja, den Befehl REGION (engl. - wird dann wohl auf Deutsch UMGRENZUNG heissen) hab ich völlig vergessen, damit sollte sich eine solch unregelmässige Fläche auch ermitteln lassen.

Der Grund, weswegen ich unbedingt Polylinien nutzen wollte, ist die leichte und schnelle Abfrage mit LIST (engl.) bzw. Polylinie markieren (klick) und [F2], ich mag Schraffuren nicht so gerne, je nach Zoom wollen die manchmal einfach nicht ausgewählt werden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 26. Mai. 2011 21:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hi,

>> Ach ja, den Befehl REGION (engl. - wird dann wohl auf Deutsch UMGRENZUNG heissen)

Nein, Irrtum!

Der Befehl REGION wandelt Objekte in ein Region-Objekt um, dieses kann mit boolschen Verknüpfungen behandelt werden (und als solches auch Inseln haben).

Der Befehl UMGRENZUNG sucht wie bei der Schraffur eine Grenze rund um einen gezeigten Punkt, damit eine geschlossene Polylinie oder ein Region-Objekt erstellt werden kann.

- alfred -

------------------
www.hollaus.at
