Hallo,

ich muss sagen, das ich beim 3D zeichnen nicht mehr wirklich auf dem neusten Stand bin. Damals in meine Ausbidlung hab ich mit Befehlen "solprofil", "solans", "solzeich" gearbeitet. Da ich in der Arbeit seit kurzen AutoCad2011 besitzte funktionieren die alte Befehle zwar noch aber so wie ich gesehen gibt es mittlerweile auch neue Varianten Schnitte und Ansichten eines 3D-Modells zu erstellen.

Nun hab ich bei einen Stahlbauturm mit verschiedenen Stockwerken eine Schnittebene über einem Stockwerk erstellt, sodass durch die Pfosten des Stahlbaus geschnitten wird und das Stockwerk darunter mit sichtbaren und verdeckten Kanten dargestellt werden soll. Wenn ich nun einen 2D-Schnitt generieren möchte komm ich irgendwie mit den Schnitteinstellungen nicht ganz klar.

Bei Schnittmengenumgrenzung und -füllung habe ich die Layer ausgewählt, die ich beim 2D Zeichen auch dafür verwende.
Bei Hintergrundlinien komme ich nun zu dem Problem, dass bei mir eigentlich alles Hintergrundlinien sind, da ich nur durch die Pfosten des Stahlbaus schneide. Nun kann ich aber nicht 2 verschiedene Layer für sichtbare und verdeckte Linien einstellen, oder hab ich da was überstehen. Bei dem alten Befehl(solans) wurden dafür die beiden Layer "***-VIS" und "***-HID".

Kann mir vielleicht jemand dabei weiterhelfen und es mir eventuell erklären, da ich sonst wohl wieder mit meinem alten System die 2D Ableitung erstellen muss.

Danke im Voraus.

Gruß Stefan

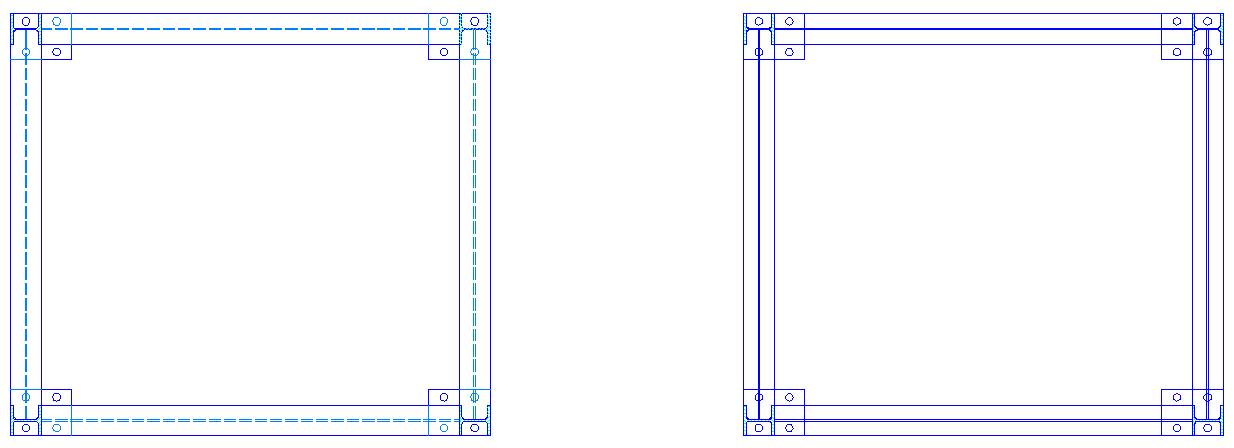

p.s. Ich hab noch ein Beispiel anghängt... Der linke Schnitt ist so wie ich es gern hätte wurde mit "solans" erstellt und beim rechten Schnitt ist ersichtlich, dass die verdeckten Linien im gleichen Layer wie sichtbaren Linien angezeigt wird.

[Diese Nachricht wurde von Stephe am 20. Feb. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Stephe
Mitglied


Sehen Sie sich das Profil von Stephe an!   Senden Sie eine Private Message an Stephe  Schreiben Sie einen Gästebucheintrag für Stephe

Beiträge: 9
Registriert: 18.05.2010

AutoCAD2011
Windows 7

erstellt am: 20. Feb. 2011 15:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

ich hätte da nochmal ein Frage. Bei einem 2D-Abbild(Befehl=ABFLACH) ist es auch nicht möglich sichtbare und verdeckte Kanten auf 2 verschiedene Layer zuzuweisen, oder?

Könnt ihr mir mal sagen wie ihr normalerweise 2D Ableitungen erstellt?

Gruß Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

fips
Mitglied
Lehrer


Sehen Sie sich das Profil von fips an!   Senden Sie eine Private Message an fips  Schreiben Sie einen Gästebucheintrag für fips

Beiträge: 544
Registriert: 22.05.2001

erstellt am: 20. Feb. 2011 20:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Stephe 10 Unities + Antwort hilfreich

Hallo,

man kann tatsächlich beim Befehl _sectionplane für verdeckte und (sichtbare) Hintergrundlinien nur einen Layer/Linientyp zuweisen ...
Ich hoffe auch auf zukünftige Versionen, eigentlich ist ein "inhaltlicher Bug".

Alternativ kanst du mit dem Befehl "solprofil" Volumenkörper in 2D "Projizieren und erhältst 2 Layer: für sichtbare und verdeckte Kanten. Nachteil dieser Funktion: Du musst das Modell vorher mit kappen tatsächlich an der gewünschten Stelle Schneiden und Blöcke oder XRefs werden ignoriert.

Gruß
Fips

PS. Vielleicht kann ein Beta-Tester mal in 2012 reinschauen, ob sich da was verbessert hat. Auf die whishlist hab ichs schon vor einiger Zeit gestellt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Werner-Maahs.de
Mitglied
CAD-Dozent + Konstrukteur + Autor


Sehen Sie sich das Profil von Werner-Maahs.de an!   Senden Sie eine Private Message an Werner-Maahs.de  Schreiben Sie einen Gästebucheintrag für Werner-Maahs.de

Beiträge: 626
Registriert: 04.05.2005

Win XP
AC 2005/6
AC 2013

erstellt am: 22. Feb. 2011 11:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Stephe 10 Unities + Antwort hilfreich

Hallo Stephan,

ich habe ähnliche Gedanken gehabt. Habe bisher auch mit Solans und Solzeich gearbeitet und werde es wohl weiter tun, da der Befehl Abflach alles auf einen Layer schreibt und in einem Block speichert. Zudem ist die Position des Basiseinfügepunktes des Blockes für mich nicht nachvollziehbar.

Ob nun als Block oder auf einzelne Layer ist m.E. reine Gewohnheitssache.
Ich hoffe, dass die Befehle Solans ...  nicht ganz aus AutoCAD verschwinden. Für mich sind die neueren Versionen mit 'Multifunktionsleiste' äh eine Verschlächterung bzw. nicht zu Ende ausgeführte Systemänderung. Noch gibt es ja die klassische Einstellung!

------------------
strukturiertes Zeichnen mit Werner-Maahs

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Rick vs. ACAD Map 3D 2010
Mitglied
Bauleiter, Tiefbau


Sehen Sie sich das Profil von Rick vs. ACAD Map 3D 2010 an!   Senden Sie eine Private Message an Rick vs. ACAD Map 3D 2010  Schreiben Sie einen Gästebucheintrag für Rick vs. ACAD Map 3D 2010

Beiträge: 396
Registriert: 21.09.2009

AutoCad 3d Map 2015
BBSoft 2015
Windows 7
i5 3330 3,2 GHz
8 GB RAM
NVidia Quadro K600
2x26" LCD

erstellt am: 22. Feb. 2011 12:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Stephe 10 Unities + Antwort hilfreich

Befehl -> "kappen"
dann kann man sich den gewünschten Teil ausblenden lassen.
Dann die Ansicht solang bis es passt.
Befehl -> "abflach"

[Diese Nachricht wurde von Rick vs. ACAD Map 3D 2010 am 22. Feb. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

THE_ONE
Mitglied
Student, Alter:23


Sehen Sie sich das Profil von THE_ONE an!   Senden Sie eine Private Message an THE_ONE  Schreiben Sie einen Gästebucheintrag für THE_ONE

Beiträge: 299
Registriert: 27.04.2005

AMD XP 2000, 512MB-RAM, WIN XP Pro
Readon 9600Pro
VIZ 2005, Autocad 2009

erstellt am: 19. Jul. 2011 15:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Stephe 10 Unities + Antwort hilfreich

Danke für die Hilfe!
Der englische Befehl für ABFLACH lautet FLATSHOT

LG ONE

------------------
Alte Suchmaschine
Wenn man nach mehreren Wörtern suchen will: einfach ein + davor schreiben. Z.b. Suche alle Beiträge wo die Wörter Designcenter und Layout vorkommen: +Designcenter +Layout in die Suchmaske eingeben

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Anzeige:Infos zum Werbeplatz >>

CADprofi Electrical CAD APP für Elektro, AEC - Architektur-, Ingenieur- und Bauwesen, Messen, Steuern, Regeln (MSR)

GIGIMAN
Mitglied
TECHNIKER im THEATER


Sehen Sie sich das Profil von GIGIMAN an!   Senden Sie eine Private Message an GIGIMAN  Schreiben Sie einen Gästebucheintrag für GIGIMAN

Beiträge: 395
Registriert: 22.06.2009

AUTOCAD 2007 - 2008 -2010
Expresstools - Windows XP

erstellt am: 19. Jul. 2011 17:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Stephe 10 Unities + Antwort hilfreich

Hi Stephe,

da du ja bei _flatshot die verdeckten Linien hinsichtlich Linienstil + Farbe vorbestimmen kannst, brauchst Du dann nur den entstandenen Block öffnen - die verdeckten Linien mittels Schnellauswahl rausfiltern + auf nen separaten Layer legen. - Block zumachen + speichern - ferdig.

Ist ein bisschen Arbeit + sollte IMHOIn my humble oppinion (Meiner Meinung nach) eigentlich implementiert sein.
Vielleicht kommt ja irgendwann was nach...............

die Hoffnung stirbt ja bekanntlich zuletzt.

------------------
Gruß  GIG

Das Einzige auf das heute noch Verlass ist , ist ........die Schwerkraft
