hallo leute ich habe einen tisch der in der art wie ein igel aussieht
ein moderator aus dem forum hat mir schon beim zeichnen geholfen
aber
ich verzweifle daran ich schmeiß sonst die ganze arbeit hin und würe am liebsten alles vergessen
-eine perfekte zeichnug von dem was ich haben will und kann damit nichts anfangen!

der tisch besteht aus einer kugel und darin stecken sozusagen in alle himmelsrichtungen "stangen"
ich weiß leider nicht wie man ein foto von einer cad zeichnung macht aber :

problem:
ich kann diese 3d stangen nicht bem ich weiß nicht wie das geht

kann mir dabei jemand helfen?

mfg Steffen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Steffen,

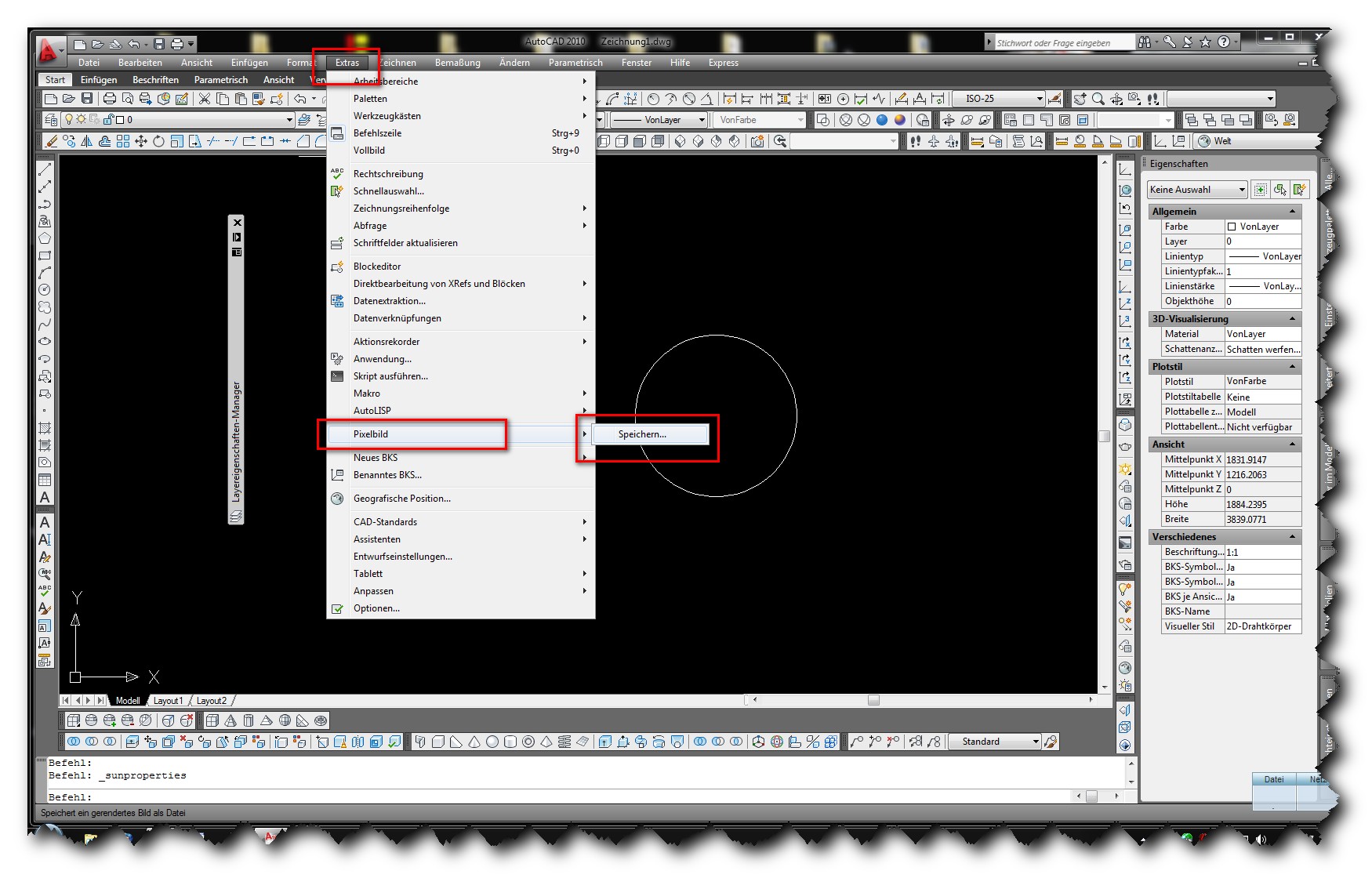

ein Foto von der Zeichnung machst du => siehe Anhang

Gruß
Fränki

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

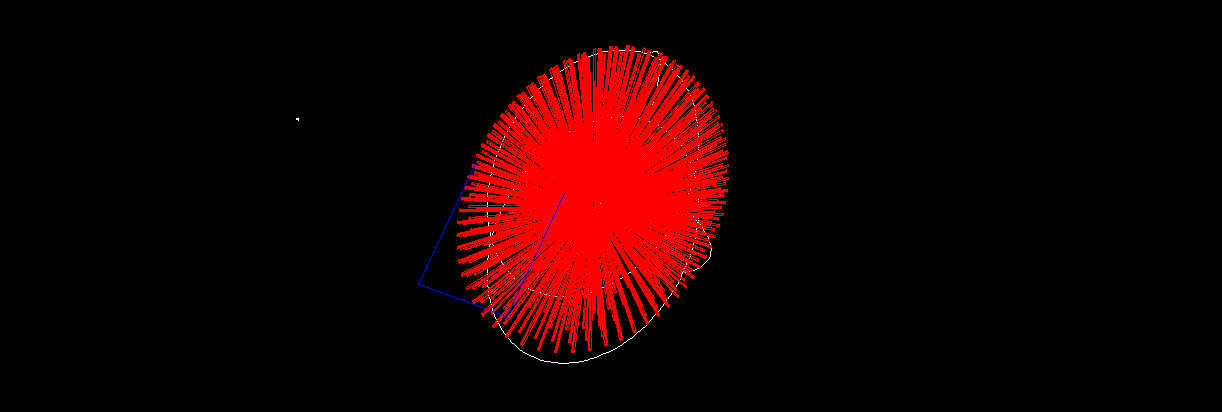

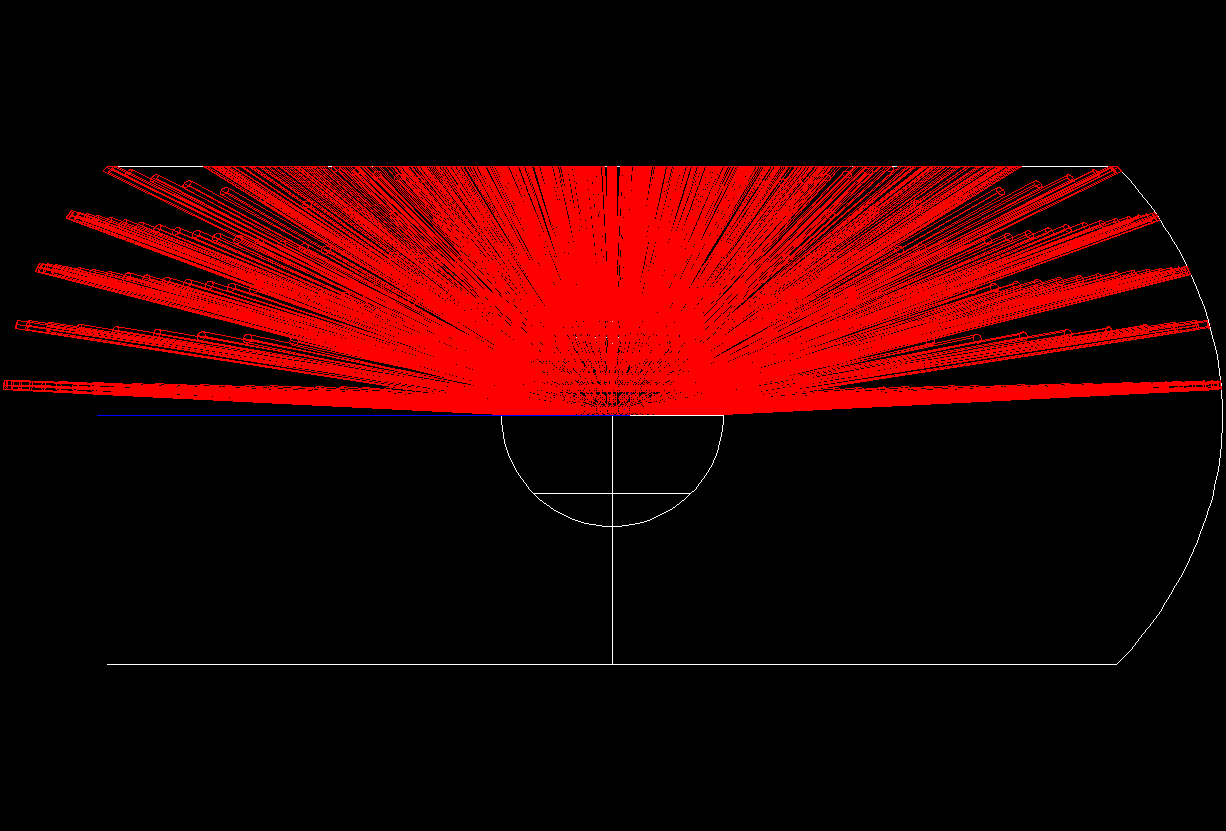

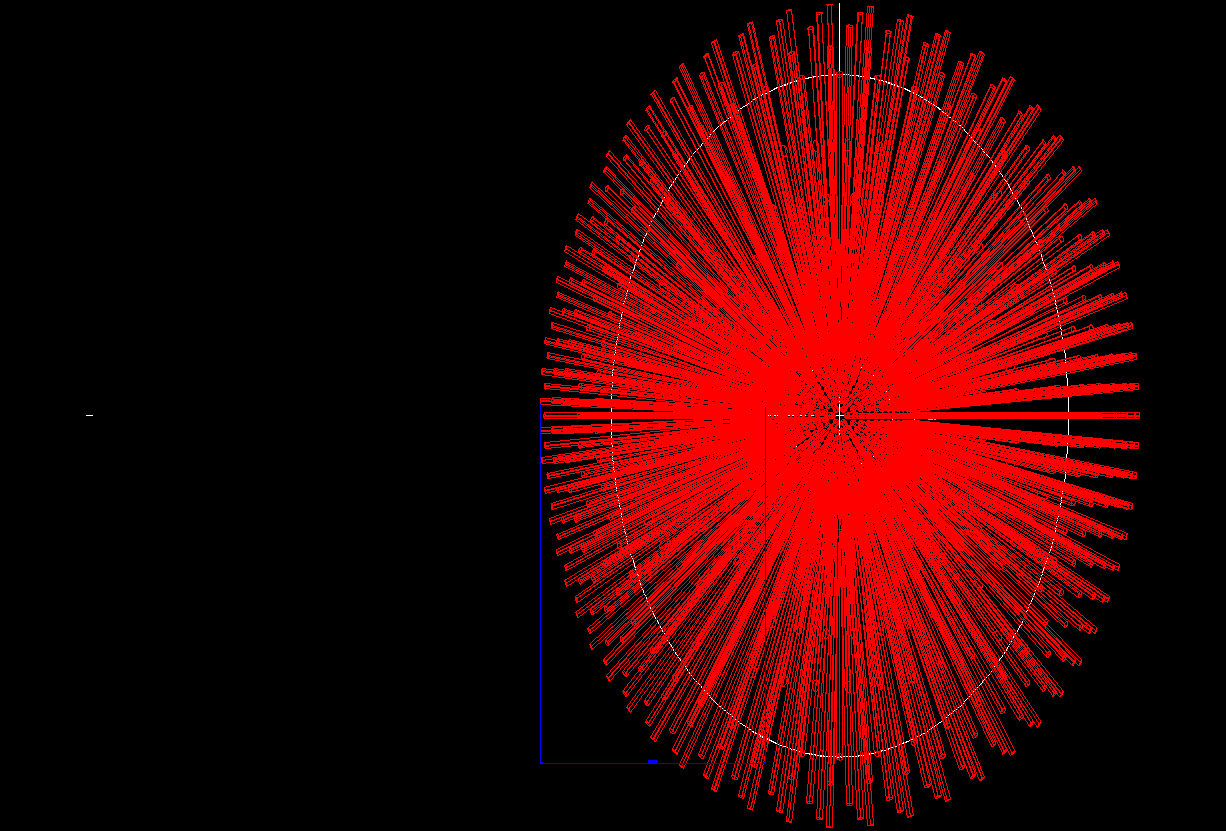

tisch.png tischrechts.png tischoben.png

so ich glaube das müsste passen und helfen danke dir !

[Diese Nachricht wurde von steffensworld1986 am 18. Okt. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jetzt stellt sich natürlich noch die Frage: Was soll bemaßt werden? Die Länge der "Stacheln"? Der Winkel zwischen den Bohrungen? Die Tiefe der Bohrungen? Die Geometrie (Durchmesser, Höhe,...) des Grundkörpers? ...

------------------
Viele Grüße Lutz

Glück Auf!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Steffen,
es geht ja sicherlich um das in deinem anderen Beitrag beschriebenenen http://ww3.cad.de/foren/ubb/Forum54/HTML/026021.shtml
ellipsoidisch aufgebaute Modell.
Wenn es um das Bemaßen einzelner 3D Objekte geht, würde ich
a) in der Zeichnung auf z.B. Layout1 wechseln,
b) Werkzeugkasten "Ansicht" einblenden (dazu Rechtsklicken auf einen beliebigen anderen Werkzeugkasten)
c) das Ansichtsfenster aktivieren (Doppelklicken in Ansichtsfenster)
d) Ansicht einstellen (z.B. mithilfe des eingeblendeten Werkzeugkastens)
e) Ansichtsfenster verlassen/Layout aktivieren (Doppelklick außerhalb Ansichtsfenster)
f) nun im Layout wie gewohnt mit BEMWINKEL und BEMLINEAR bemaßen

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Dig15
ich will die länge von den einzelnen stäben haben

@CAD-Huebner
ja es geht um den link
und ich probiere deine vorschlag mal danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

habe ich leider nicht geschaft !
die linien sind ja schief!! wie soll ich da bemwinkel oder bemlinear anwenden ??

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

CADde_steffensworld1986_TischStabLaenge_AN01.zip

Hi,

anbei eine Zeichnung mit einem Block, den Block kopierst Du aus meiner Zeichnung in Deine Zeichnung.
Dann kopierst Du den Block zu dem Ende jedes Stabes (Objektfang 'Mitte zwischen 2 Punkten' und 'Endpunkt' und 'Mittelpunkt', damit bist Du genau in der Mitte der äusseren Kontur).

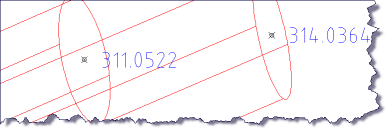

Nach jedem Regenerieren wird das Schriftfeld upgedatet und zeigt Dir, umgerechnet von der Position der Blockeinfügung die Länge des Stabes an.
Voraussetzung ist, dass die Mitte der inneren Kugel auf 0,0,0 liegt (war sie zumindest).

- alfred -

------------------
www.hollaus.at

---

a.n. ,CAD-Huebner

ich danke euch beiden am meisten und auch allen anderen im forum

@alfred ich habe die version von CAD-Huebner bevorzugt! da ich mir den grundriss gleich ausdrucken kann und es einfacher ist und ich es endlich begriffen habe DANKE DANKE DANKE!!!

ihr habt mir bei der realisierung meines traumes geholfen und ich werde euch Ewig dankbar sein !!

MIT FREUNDLICHEN GRÜßEN
Steffen

PS.:Ich habe herausgefunden wie ich die ausgerichtete bem anwenden kann das war es !

[Diese Nachricht wurde von steffensworld1986 am 18. Okt. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
