Moin,

ich suche eine Möglichkein eine beschriftete Höhe im Grundriss dynamisch zu machen.
Ein Kreis kennzeichnet den Lagepunkt der Höhe, eine Höhenangabe als Text steht daneben.

Ich möchte den Kreis + Höhe in x-Richtung verschieben und der Text soll sich je 1 meter (rechts positv,  je 1 meter liniks um 1% (-->Neigung)) ändern.
z.B. 89.940 (+ 1 m) -->88.950
Ich habe viele Höhenpunkte zu beschriften und benötige mal einen Tip in welche Richtung das geht...
(Schriftfeld, dyn. Block?)

LG Pit

[Diese Nachricht wurde von cockpit am 01. Mrz. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schriftfeld
allerdings wird bei 88.940 +1.00 vermutlich 90.940 herauskommen

[Diese Nachricht wurde von cad4fun-test am 01. Mrz. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@cad4fun
Schriftfeld ist vermutlich der richtige Ansatz, aber wie sieht die Formel aus?

Wer hat eine Idee, ich kenne mich mit Schriftfeldern nicht wirklich aus.

LG Pit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

punkt.dwg.txt

Teste mal------------------------------->
.txt beim Speichern weglöschen

------------------
Gruß Stefan

  Nur Feiglinge speichern zwischen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


@E-boy

Fast ein Volltreffer!   Danke.

Z_koordinate brauche ich nicht.
Wie kann ich mir die Formel ansehen bzw. ändern, da der Zuwachs in positiver X-Richtung 0.01 m pro meter (1%) beträgt.
Das müsste noch in das Schriftfeld einfließen! Gekoppelt als Block oder Gruppe, das wäre das Ziel...

LG Pit

[Diese Nachricht wurde von cockpit am 01. Mrz. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cockpit:

Z_koordinate brauche ich nicht.
Wie kann ich mir die Formel ansehen bzw. ändern

---

Das Schriftfeld doppeltklicken und RMT Schriftfeld bearbeiten.

------------------
Gruß Stefan

  Nur Feiglinge speichern zwischen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mhm,

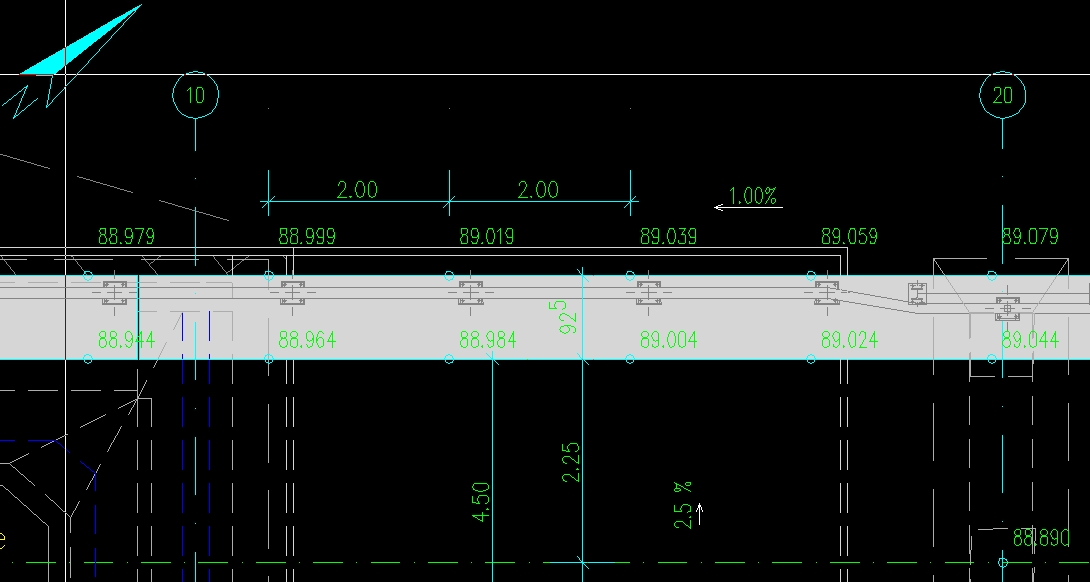

die Koordinaten auszulesen ist nicht das das Ziel, eher ein berechneter Wert, von einer Höhe ausgehend ! (siehe Hoehen.jpg)
z.B. 89.019+(2.00x0.01 (-->1%))= 89.039
sicherlich geht das von Hand auch schnell, 0.02 m immer dazurechnen,
hat man aber andere Neigungen, wie 2.5 % und mehrere Höhen lohnt sich das. Wichtig ist, das bei der Verschiebung vom letzten Wert ausgegangen wird.

LG Pit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich denke, dass Du nur die Z-Koordinate brauchst. Setz den ersten Block auf z.B. Z-Höhe 88.979(aus deinem Beispiel) und lass diese Höhe mit Schriftfeld anschreiben. Jetzt kopier den Block um 2.000, 0.000, 0.02 nach rechts(bei mehreren Kopiervorgängen nimm Reihe) und schon wird er mit der neuen Höhe angeschrieben.
Hab ich dich auch richtig verstanden?

EDIT: war natürlich Quatsch mit Reihe

[Diese Nachricht wurde von cad4fun-test am 01. Mrz. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Genau so!
Kopieren mit geänderten Z-Wert funktioniert!  (_copy)

Aber bei Reihe (_array) wird die Z-Koordinate nicht berücksichtigt!
Oder gibts einen Trick?  Wäre jedenfalls effektiv...!

Ich müsste noch das Aussehen des "Punktes" --> nur Kreis und Textstil ändern, ich hoffe das geht auch noch!

LG Pit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

eine Linie zeichnen (oder 3DPoly), die die gewünschte Neigung repräsentiert.
Dann den Befehl MESSEN, Option Block (Deinen Block mit den Schriftfeldern) und den gewünschten Abstand (Vorsicht, ist dann der 3D-Abstand) angeben.

Damit erzeugt Dir das AutoCAD an alle durch <Abstand> angegebenen Positionen Deinen Block und durch die Schriftfelder wird dieser wiederum richtig beschriftet.

HTH, - alfred -

------------------
www.hollaus.at

---

Dein Ansatz scheine ich nicht zu verstehen. (eine Linie zeichnen (oder 3DPoly), die die gewünschte Neigung repräsentiert)
Ich arbeite in der Ansicht von oben...
Melde mich mich nochmal.

Pit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

Du zeichnest eine Linie von dem Punkt mit der Höhe 89.944 bis zu dem Punkt mit der Höhe 89.044 (XY kann ich Dir nicht mitgeben, sind am Screenshot nicht ersichtlich, also angenommene Beispiele hier):

LINIE
0,0,89.944
10.0,89.044

Dann:
MESSEN
<die Linie von zuvor zeigen>
BLOCK
<Deinen Blocknamen angeben>
2

und es wird alle 2 Einheiten ein Block auf Deiner Linie erstellt.
Wobei die Zahl 2 für Abstand (nehme ich mal an) muss zuvor auf den Abstand ohne Steigung umgerechnet werden.

Hoffe es ist jetzt besser verständlich, - alfred -

------------------
www.hollaus.at

---

Du hast den ersten Block versetzt und den 2. kopiert. Wenn Du jetzt eine Linie von Blockbezugspunkt zu Blockbezugspunkt zeichnest, so verläuft dies Linie im Raum (3D). Die kannst Du jetzt verlängern bis ungefähr zum gewünschten letzten Blockbereich, dann kürzt Du den Beginn bis zum 2., kopierten Block, gibst Messen ein und bei der Abstandsfrage gibst Du wieder die beiden Blockbezugspunkte an.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich probier es aus, hört sich verständlich an.
Danke Alfred.

LG Pit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
