Thema: dyn. Block mit assoziativer Schraffur (4476 mal gelesen)
|
susi79 Mitglied Verm.techn. / Bauzeichner
Beiträge: 359 Registriert: 15.09.2009 HP Notebook: Vista HP*Intel Core 2 duo*4GB RAM*NVIDIA GeForce 9600M GT*AutoCAD (Architecture) 2010 / 2011
|
erstellt am: 13. Jan. 2010 08:06 <-- editieren / zitieren --> Unities abgeben:

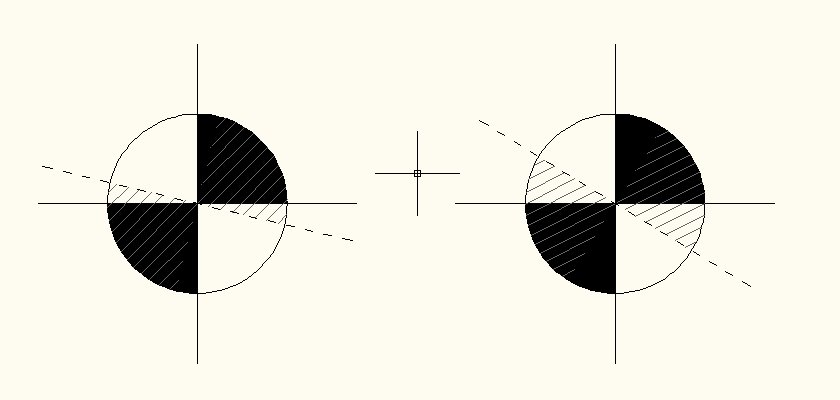

Moin an alle, heute hab ich mal ne Frage zu dyn. Blöcken. Anbei ein Beispiel, wo zu erkennen ist, worauf ich hinaus will (hoffe ich zumindest ) linke Seite: Die Linie wird dyn. gedreht (Basis: Kreiszentrum) mit Winkel a. Jetzt soll sich aber die Schraffur links (solid -> schwarz) so "ausweiten", daß sie der gedrehten Linie folgt und den damit entstehenden Freiraum ausfüllt. Die senkrechte Begrenzung bleibt in jedem Fall so wie sie ist. rechte Seite: analog linker Seite (nur halt rechts... ) Die Frage: Ist das realisierbar und wenn dann wie? Vielen Dank im Voraus LG Susi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dig15 Ehrenmitglied V.I.P. h.c. Dipl.-Ing. für Markscheidewesen und Geodäsie
Beiträge: 5833 Registriert: 27.02.2003 DWG TrueView 2014
|
erstellt am: 13. Jan. 2010 08:19 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
Hallo Susi, ein Alternativvorschlag. Erstelle eine zweite Schraffur "Viertelkreis", die über der ersten liegt. Verknüpfe diese mit der Linie, welche dynamisch gedreht wird. Die zweite Schraffur verdreht sich dann auf der ersten und bildet so eine Vollfläche. Habe mal ein Beispiel angehangen. Das grau schraffierte muss dann natürlich schwarz dargestellt werden. ------------------ Viele Grüße Lutz Glück Auf! Stolzer Träger der Roten Laterne Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Entsorger01 Moderator Techniker
Beiträge: 3263 Registriert: 07.07.2006 ACAD 2021 Acrobat Prof. Creative Suite WIN10
|
erstellt am: 13. Jan. 2010 08:23 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
Wo hängt es denn? Anbei mal ein Beispiel --> ------------------ Gruß Michi "Personalführung ist die Kunst, die Mitarbeiter so schnell über den Tisch zu ziehen, dass sie die Reibungshitze als Nestwärme empfinden." Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
susi79 Mitglied Verm.techn. / Bauzeichner
Beiträge: 359 Registriert: 15.09.2009 HP Notebook: Vista HP*Intel Core 2 duo*4GB RAM*NVIDIA GeForce 9600M GT*AutoCAD (Architecture) 2010 / 2011
|
erstellt am: 13. Jan. 2010 08:54 <-- editieren / zitieren --> Unities abgeben:
Puh, GAAANZ genau so soll es sein. Aber ich kann jetzt zwischen meinem eigenen Block und deinem keinen Unterschied finden auf den ersten Blick. Das Prinzip ist bei mir das Gleiche nur bleibt meine Schraffur so wie sie ist und passt sich nicht an. Werd das noch ein wenig genauer untersuchen müssen... Vielen DANK!!! LG Susi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
xem Mitglied Zeichner
Beiträge: 847 Registriert: 07.08.2008 Software: AutoCAD 2022 - 64bit Windows 10 Pro - 64bit PDFCreator 1.0.2 - 32bit Ghostscript 9.0 - 64bit PDF-XChange Viewer - 64bit GIMP 2.6.8 - 64bit MS Office 2013 - 32bit Opera 12 - 32bit MacroX - 32bit 7-zip - 64bit ----------------------- Hardware: Intel i5 680 3,6GHz @ 4GHz 8GB RAM 1333MHz nVidia GTX 460 1024MB Intel SSD 2.5 80GB X25-M Samsung SyncMaster 245B+ Iiyama ProLite E1900s Logitech mx518 Logitech G11 Roccat Sense Glacier Blue
|
erstellt am: 13. Jan. 2010 09:00 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
|
CAD-Huebner Ehrenmitglied V.I.P. h.c. Verm.- Ing., ATC-Trainer
Beiträge: 9732 Registriert: 01.12.2003 AutoCAD 2.5 - 2022, Civil 3D, MAP 3D, ACADM Inventor AutoCAD 2022, AIP 4-2022 Win 10
|
erstellt am: 13. Jan. 2010 09:04 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
Da das in den älteren Versionen mit der assoziativen Schraffur nicht sehr stabil lief, habe ich für das TS-Punkt Symbol in einer älteren Civil Version die jetzt auch von Lutz vorgeschlagene Variante benutzt. Einschränkung ist, das man die Winkel nur +- 30° bewegen kann, danach entstehen Überschneidungen bzw. Lücken. Diese Neigungen kommen aber im Straßenbau praktisch nicht vor. ------------------ Mit freundlichem Gruß Udo Hübner www.CAD-Huebner.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
susi79 Mitglied Verm.techn. / Bauzeichner
Beiträge: 359 Registriert: 15.09.2009 HP Notebook: Vista HP*Intel Core 2 duo*4GB RAM*NVIDIA GeForce 9600M GT*AutoCAD (Architecture) 2010 / 2011
|
erstellt am: 13. Jan. 2010 10:39 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 13. Jan. 2010 10:44 <-- editieren / zitieren -->
Hi, ohne jetzt mich in die Dynamik einmischen zu wollen möchte ich aber für das Thema Blockdefinition mit Schraffuren kurz auslassen. Udo hat schon erwähnt, Schraffuren, die dynamisch in Blockdefinitionen werden sollen, machen teilweise Probleme. Daher für dieses Beispiel: Nicht Schraffur, sondern Polylinie mit Radius des halben Kreisradius und einer Breite = Kreisradius. Und schon braucht man/Frau keine Schraffur mehr und erspart sich a) Speicher und b) Probleme. - alfred -
------------------ www.hollaus.at |
cadffm Moderator 良い精神
Beiträge: 21533 Registriert: 03.06.2002 System: F1 und Google
|
erstellt am: 13. Jan. 2010 10:44 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
|
susi79 Mitglied Verm.techn. / Bauzeichner
Beiträge: 359 Registriert: 15.09.2009 HP Notebook: Vista HP*Intel Core 2 duo*4GB RAM*NVIDIA GeForce 9600M GT*AutoCAD (Architecture) 2010 / 2011
|
erstellt am: 13. Jan. 2010 10:49 <-- editieren / zitieren --> Unities abgeben:
GENAU wo ist meine assoziative Schraffur hin? Ich habe keine Ahnung... Ich hab sie 20 mal assoziativ im Block erstellt und nach dem speichern haut er mir die Assoziativität wieder raus. Wenn ich jetzt das wieder ummodeln will sagt er mir, daß das Objekt nicht geeignet ist. Werd mich gleich mal mit Alfreds Variante beschäftigen... LG Susi EDIT: Boah, das gibt´s nicht. Ich hab das vorher alles 20 mal versucht. Ohne Erfolg... Und aufeinmal hier in der "neuen" Zeichnung... DA GEHT´S! ES GEHT!!! Danke, Danke an alle Wortmelder! [Diese Nachricht wurde von susi79 am 13. Jan. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cad4fun Ehrenmitglied
Beiträge: 1846 Registriert: 06.12.2004 privat ACAD 2013 und 2017 deutsch, Windows 7 64Bit HP Elite 7500 Series MT,Intel Cote i5-3470 CPU 3,20Ghz,16GB RAM ATI FirePro V (FireGL V) Graphics Adapter Treiberversion: 15.201.1151.1008
|
erstellt am: 13. Jan. 2010 10:54 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
|
susi79 Mitglied Verm.techn. / Bauzeichner
Beiträge: 359 Registriert: 15.09.2009 HP Notebook: Vista HP*Intel Core 2 duo*4GB RAM*NVIDIA GeForce 9600M GT*AutoCAD (Architecture) 2010 / 2011
|
erstellt am: 13. Jan. 2010 11:18 <-- editieren / zitieren --> Unities abgeben:
Hm, in der "neuen" Datei funktioniert das Ganze, aber in meiner eigentlichen Zeichnung haut er mir das wieder raus. Da gibt er mir in den Eigenschaften die Schraffur als assoziativ aus (was sie aber nicht ist...) und passt sie dementsprechend nicht an. Komisch, komisch! LG Susi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadffm Moderator 良い精神
Beiträge: 21533 Registriert: 03.06.2002 System: F1 und Google
|
erstellt am: 13. Jan. 2010 11:40 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
wenn ich die Datei HÄTTE dann würde ich mal folgendes machen (ohne wirklich zu wissen ob das zielführend ist / funktiniert : Alle Layer Ein/getaut/entsperrt, Blockreferenz sprengen <ggf. nochmal prüfen ob immernoch assoziativ=ja gegeben ist>, bei Pickstyle=2 dann die Schraffur klicken und in die Zwischenablage kopieren und in einer leeren Datei einfügen - dann man nachsehen was alles in der Datei ankam. (kannst natürlich auch Schraffur markieren & alles um X verschieben, aber neue DWG ist besser) Dann siehst du ob mit der Schraffur noch Elemente verbunden sind (und welche) ------------------ die alte SUCHfunktion.. - System-Angaben - User:FAQ(Adesk) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
susi79 Mitglied Verm.techn. / Bauzeichner
Beiträge: 359 Registriert: 15.09.2009 HP Notebook: Vista HP*Intel Core 2 duo*4GB RAM*NVIDIA GeForce 9600M GT*AutoCAD (Architecture) 2010 / 2011
|
erstellt am: 13. Jan. 2010 12:12 <-- editieren / zitieren --> Unities abgeben:
|
cadffm Moderator 良い精神
Beiträge: 21533 Registriert: 03.06.2002 System: F1 und Google
|
erstellt am: 13. Jan. 2010 12:15 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
|
cad4fun Ehrenmitglied
Beiträge: 1846 Registriert: 06.12.2004 privat ACAD 2013 und 2017 deutsch, Windows 7 64Bit HP Elite 7500 Series MT,Intel Cote i5-3470 CPU 3,20Ghz,16GB RAM ATI FirePro V (FireGL V) Graphics Adapter Treiberversion: 15.201.1151.1008
|
erstellt am: 13. Jan. 2010 12:54 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
Merkwürdiger Block. In beiliegender Zeichnung1 funktioniert er, aber in der bei mir jetzt in Bearbeitung befindlicher DWG(in Zeichnung2 alles gelöscht und Block dann eingefügt) funkt er nicht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
susi79 Mitglied Verm.techn. / Bauzeichner
Beiträge: 359 Registriert: 15.09.2009 HP Notebook: Vista HP*Intel Core 2 duo*4GB RAM*NVIDIA GeForce 9600M GT*AutoCAD (Architecture) 2010 / 2011
|
erstellt am: 13. Jan. 2010 13:01 <-- editieren / zitieren --> Unities abgeben:
@cad4fun: Genau das passiert bei mir eben auch! Werd das Dingen heut Abend zu Hause noch mal angehen und einfach komplett neu und von vorn erstellen! @cadffm: den letzten Kommentar versteh ich nicht. Hab gemacht was du mir da vorher geschrieben hast und das Resultat dazu kurz verfasst. Weiß jetzt nicht was genau dir daran nicht passt, aber vll. biste ja heut auch nur mit dem falschen Fuß aufgestanden?! LG Susi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cad4fun Ehrenmitglied
Beiträge: 1846 Registriert: 06.12.2004 privat ACAD 2013 und 2017 deutsch, Windows 7 64Bit HP Elite 7500 Series MT,Intel Cote i5-3470 CPU 3,20Ghz,16GB RAM ATI FirePro V (FireGL V) Graphics Adapter Treiberversion: 15.201.1151.1008
|
erstellt am: 13. Jan. 2010 13:10 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
|
cadffm Moderator 良い精神
Beiträge: 21533 Registriert: 03.06.2002 System: F1 und Google
|
erstellt am: 13. Jan. 2010 13:25 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
nix Fuß.. Zitat: Original erstellt von susi79: EDIT: Boah, das gibt´s nicht. Ich hab das vorher alles 20 mal versucht. Ohne Erfolg... Und aufeinmal hier in der "neuen" Zeichnung... DA GEHT´S! ES GEHT!!!
Zitat: Original erstellt von susi79: Hm, in der "neuen" Datei funktioniert das Ganze, aber in meiner eigentlichen Zeichnung haut er mir das wieder raus.
Bei der Antwort war ich davon ausgehen das WIR nicht "die eigentliche Zeichnung" haben. Somit hätten wir 2 unterschiedliche Grundlagen zum testen und das wiederum wäre Äpfel mit Birnen verglichen. SO war das gemeint, nicht anders - wenn ich deine Aussage falsch verstanden habe war es eben ein Irrtum . was cad4funs Antwort betrifft bezüglich "geht doch" so hoffe ich das er nicht von deiner geposteten Blockdefinition redet sondern von einer modifizierten, ansonsten bin ich nämlich raus aus dem Thema weil ich das nicht nachvollziehen kann. ------------------ die alte SUCHfunktion.. - System-Angaben - User:FAQ(Adesk) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cad4fun Ehrenmitglied
Beiträge: 1846 Registriert: 06.12.2004 privat ACAD 2013 und 2017 deutsch, Windows 7 64Bit HP Elite 7500 Series MT,Intel Cote i5-3470 CPU 3,20Ghz,16GB RAM ATI FirePro V (FireGL V) Graphics Adapter Treiberversion: 15.201.1151.1008
|
erstellt am: 13. Jan. 2010 13:43 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
|
cadffm Moderator 良い精神
Beiträge: 21533 Registriert: 03.06.2002 System: F1 und Google
|
erstellt am: 13. Jan. 2010 13:45 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
|
susi79 Mitglied Verm.techn. / Bauzeichner
Beiträge: 359 Registriert: 15.09.2009 HP Notebook: Vista HP*Intel Core 2 duo*4GB RAM*NVIDIA GeForce 9600M GT*AutoCAD (Architecture) 2010 / 2011
|
erstellt am: 13. Jan. 2010 15:53 <-- editieren / zitieren --> Unities abgeben:
Logisch hat er meine Schraffur rausgelöscht , da sie ja nicht funktioniert hat. In der zuletzt von mir angehängten Datei bekomm ich es ja auch hin. Fügst du eben diesen funktionierenden Block in eine andere Zeichnung ein, dann geht´s wiederum nicht mehr. Wie auch bei den beiden Dateien von cad4fun. (so hab ich dich ihn/dich zumindest verstanden?) LG Susi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadffm Moderator 良い精神
Beiträge: 21533 Registriert: 03.06.2002 System: F1 und Google
|
erstellt am: 13. Jan. 2010 16:31 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
es kommt ja nun auch auf die Acadversion an, im 2010er solltest du eigentlich wenig Ärger haben, cad4fun mit seinem 2008er schon eher .. das verstehe ich soweit ja, aber du hast ja ACA2010 - da sollte es funktionieren. Bis man eine Blockreferenz so verbiegt(dynamisch) bis die Schraffur Ihre "Grenzen" anders setzt wie der User es sich denkt zumindest. Hat mit Blöcken nichts zutun, aber assoziative Schraffuren im Acad funktionieren lange nicht so gut wie in anderen Programmen, ist halt so. ------------------ die alte SUCHfunktion.. - System-Angaben - User:FAQ(Adesk) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cad4fun Ehrenmitglied
Beiträge: 1846 Registriert: 06.12.2004 privat ACAD 2013 und 2017 deutsch, Windows 7 64Bit HP Elite 7500 Series MT,Intel Cote i5-3470 CPU 3,20Ghz,16GB RAM ATI FirePro V (FireGL V) Graphics Adapter Treiberversion: 15.201.1151.1008
|
erstellt am: 13. Jan. 2010 16:52 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
Zitat: Original erstellt von susi79: Logisch hat er meine Schraffur rausgelöscht , da sie ja nicht funktioniert hat. In der zuletzt von mir angehängten Datei bekomm ich es ja auch hin. Fügst du eben diesen funktionierenden Block in eine andere Zeichnung ein, dann geht´s wiederum nicht mehr. Wie auch bei den beiden Dateien von cad4fun. (so hab ich dich ihn/dich zumindest verstanden?)LG Susi
Richtig, n Zeichnung1 funkt der Block, in Zeichnung2 nicht. Es ist beidemal der Block(test11) von Dir mit der von mir neu erzeugten Schraffur. Unterschied der beiden DWG's liegt in ACAD-Variablen und weiß der Teufel, was sonst noch. In Zeichnung2 sind die Schraffuren nach dem Einfügen auch noch assoziativ. Erst nach dem Versuch der dyn. Änderung sind sie das nicht mehr. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadffm Moderator 良い精神
Beiträge: 21533 Registriert: 03.06.2002 System: F1 und Google
|
erstellt am: 13. Jan. 2010 16:54 <-- editieren / zitieren --> Unities abgeben: Nur für susi79
|
susi79 Mitglied Verm.techn. / Bauzeichner
Beiträge: 359 Registriert: 15.09.2009 HP Notebook: Vista HP*Intel Core 2 duo*4GB RAM*NVIDIA GeForce 9600M GT*AutoCAD (Architecture) 2010 / 2011
|
erstellt am: 13. Jan. 2010 16:54 <-- editieren / zitieren --> Unities abgeben:
Nuja, da hast du wohl recht. Sollte funktionieren. Ich bin jetzt den ganzen Prozess noch mal gedanklich durchgegangen. Die einzige logische (oder vielleicht auch doch nicht so logische) Erklärung, die ich mir dazu einfällt ist: Ich hab den Block aus einer vorhandenen, im 2000er Format entstandenen Konstruktion erstellt, in der die Schraffur tatsächlich nicht assoziativ eingestellt war. Komisch ist halt, daß es in der einen Datei prima funzt und in eine andere Datei eingefügt (mit oder ohne D-C) dann wieder nicht mehr. Ich erstell das Ding jetzt einfach neu. Ist ja schnell gemacht. Wie schon erwähnt: VIELEN DANK FÜR´S MITDENKEN UND HELFEN! LG Susi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
