Thema: Fehlermeldung bei Vereinigen von 3D Objekten (5197 mal gelesen)
|
H84TYG Mitglied Bauzeichnerin Hochbau
Beiträge: 63 Registriert: 14.08.2007 Windows 10 AutoCad 2017
|
erstellt am: 09. Apr. 2008 08:13 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen an alle Interessierten, ich habe hier ein kleines Problem. Wie schon im Betreff geschrieben, erhalte ich folgende Fehlermeldung beim Vereinigen: - Boolesche Operation für Solids gescheitert. Modellierungsfehler: Schnittstellen von kongruenten Flächen mit verschiedenen Körperscheitelpunkten- Aber es geht nicht nur das Vereinigen nicht mehr, sondern auch "Schnittmenge" und "Differenz". Da erhalte ich folgende Fehlermeldung: -Boolesche Operation für Solids gescheitert. Modellierungsfehler: Zugriffsverletzung- bzw: -Boolesche Operation für Solids gescheitert. Modellierungsfehler: Neues ef_int außerhalb von Kante- Ich habe schon die Darstellungsansichten geändert, von "2D Drahtkörper" bis "Flachschattiert, Kanten aktiviert", verschiedene ISO Ansichten versucht und BKS gedreht. Mir fällt nix anderes mehr ein. Ist vielleicht irgendeine Einstellung verstellt? Gestern hat noch alles funktioniert. Ich habe echt keine Idee mehr was es noch sein kann. Vielen Dank im voraus ------------------ Gruß H84TYG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SMR Mitglied Projektingenieur
Beiträge: 452 Registriert: 08.05.2006
|
erstellt am: 09. Apr. 2008 08:25 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
Zitat: Original erstellt von H84TYG:- Boolesche Operation für Solids gescheitert. Modellierungsfehler: Schnittstellen von kongruenten Flächen mit verschiedenen Körperscheitelpunkten- [/B]
Hört sich an als ob sich Körperkanten eines Objektes überdecken. Bei Polylinien tritt sowas manchmal auch auf. Vielleicht kannst du die Zeichnung ja auch Posten dann sieht man auch eher was los ist ------------------ Gruß Steffen ---------------------------------------------------- Planung bedeutet, den Zufall durch den Irrtum zu ersetzen. ---------------------------------------------------- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
H84TYG Mitglied Bauzeichnerin Hochbau
Beiträge: 63 Registriert: 14.08.2007 Windows 10 AutoCad 2017
|
erstellt am: 09. Apr. 2008 08:29 <-- editieren / zitieren --> Unities abgeben:

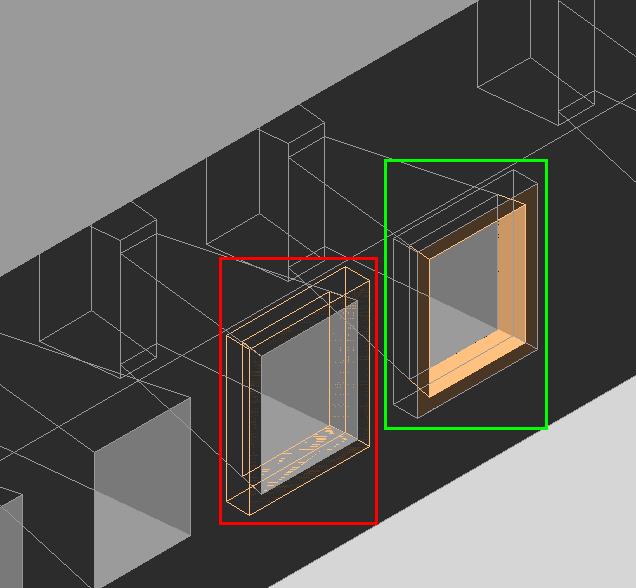

Bei dem angefügten Bild konnte ich z.B. bei dem grün eingerahmten Differenzieren und bei dem rot eingerahmten nicht. Rot war heute - grün gestern. ------------------ Gruß H84TYG [Diese Nachricht wurde von H84TYG am 09. Apr. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SMR Mitglied Projektingenieur
Beiträge: 452 Registriert: 08.05.2006
|
erstellt am: 09. Apr. 2008 08:45 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
Versuch doch mal das Objekt das du Herausschneiden willst aus der Vorderen Kannte noch etwas hereusragen zu lassen Edit: Extrusion des Herauszuschneidenden Elementes um 10 nach rechts unten ------------------ Gruß Steffen ---------------------------------------------------- Planung bedeutet, den Zufall durch den Irrtum zu ersetzen. ----------------------------------------------------
[Diese Nachricht wurde von SMR am 09. Apr. 2008 editiert.] [Diese Nachricht wurde von SMR am 09. Apr. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Entsorger01 Moderator Techniker
Beiträge: 3263 Registriert: 07.07.2006 ACAD 2021 Acrobat Prof. Creative Suite WIN10
|
erstellt am: 09. Apr. 2008 08:47 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
|
H84TYG Mitglied Bauzeichnerin Hochbau
Beiträge: 63 Registriert: 14.08.2007 Windows 10 AutoCad 2017
|
erstellt am: 09. Apr. 2008 09:05 <-- editieren / zitieren --> Unities abgeben:

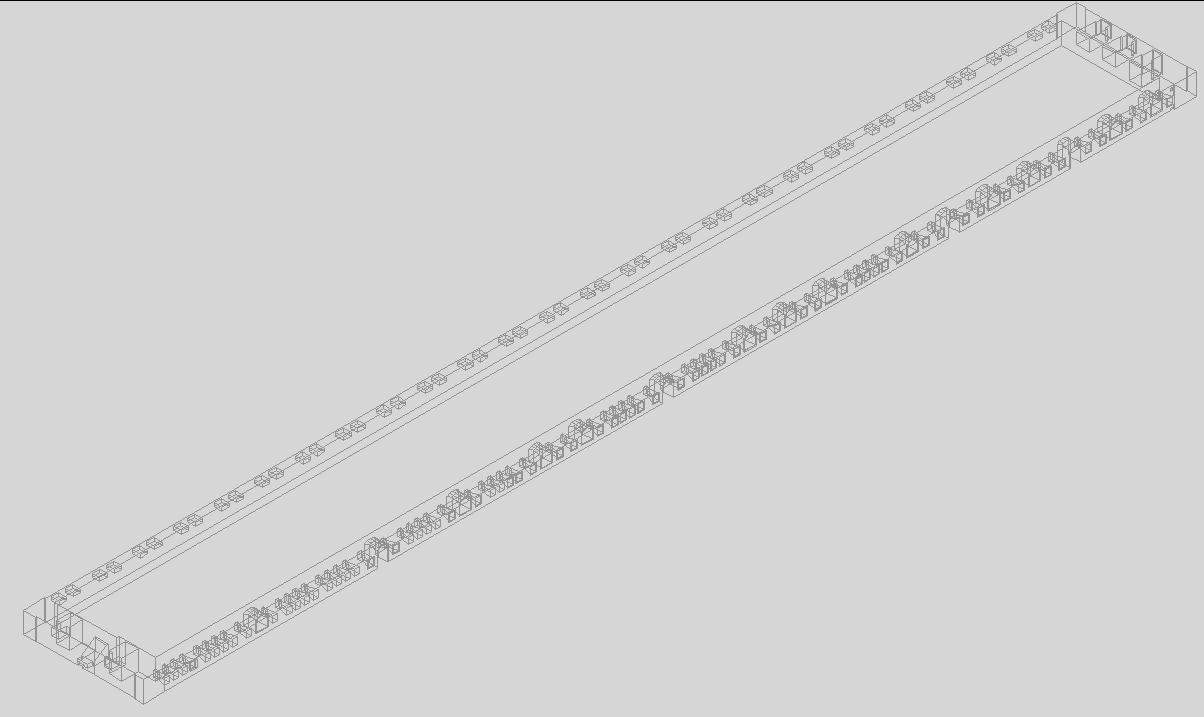

@SMR: Hab ich auch schon ausprobiert. Geht leider auch nicht. @Entsorger01: Leider auch nichts hilfreiches gefunden. Hinweis: Bei 2 neu erstellten Objekten gehen diese Funktionen einwandfrei. Kann es sein, dass das 3D Objekt zu gross ist? Auf dem Bild sieht man das 3D KG. ------------------ Gruß H84TYG [Diese Nachricht wurde von H84TYG am 09. Apr. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SMR Mitglied Projektingenieur
Beiträge: 452 Registriert: 08.05.2006
|
erstellt am: 09. Apr. 2008 09:17 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
Und was ist mit den Standardübungen wie Bereinigen, Prüfen, Wiederherstellen, Wblock auch schon ausprobiert? Liegt das 3D-Objekt weit vom Nullpunkt weg. Wie groß ist die Gesamtlänge? ------------------ Gruß Steffen ---------------------------------------------------- Planung bedeutet, den Zufall durch den Irrtum zu ersetzen. ---------------------------------------------------- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
H84TYG Mitglied Bauzeichnerin Hochbau
Beiträge: 63 Registriert: 14.08.2007 Windows 10 AutoCad 2017
|
erstellt am: 09. Apr. 2008 09:29 <-- editieren / zitieren --> Unities abgeben:
@SMR: Deine "Standardübungen" funktionieren. Der weit entfernteste Punkt ist 250 vom Nullpunkt entfernt. Die Länge beträgt ca. 167m. Mit der Größe des Objektes meine ich nicht die Länge, sondern die Größe der Datenmenge. Die Schießscharten sind alle konisch, viele Öffnungen sind konische Bögen. Kann es sein, das ACAD die Berechnung nur einfach nicht mehr schafft? ------------------ Gruß H84TYG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SMR Mitglied Projektingenieur
Beiträge: 452 Registriert: 08.05.2006
|
erstellt am: 09. Apr. 2008 09:32 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
Wie gros ist die Datei? ------------------ Gruß Steffen ---------------------------------------------------- Planung bedeutet, den Zufall durch den Irrtum zu ersetzen. ---------------------------------------------------- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
H84TYG Mitglied Bauzeichnerin Hochbau
Beiträge: 63 Registriert: 14.08.2007 Windows 10 AutoCad 2017
|
erstellt am: 09. Apr. 2008 09:35 <-- editieren / zitieren --> Unities abgeben:
|
walter.f Mitglied Orgelbauer
Beiträge: 918 Registriert: 28.04.2005
|
erstellt am: 09. Apr. 2008 09:36 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
Hallo! Hier auch noch mein Senf... Ich denke, mit ACAD ist schon alles in Ordnung... Da ist mindestens ein beteiligter Körper "defekt". Du könntest ja mal testweise den Bereich, in dem das Problem zuerst aufgetaucht ist, mit "Kappen" herausschneiden, frisches Material generieren und in dem Bereich Deine Löcher nochmal neu reinbrennen. Ich hebe mir für diesen Zweck immer noch von jeder Sorte einen Differenzkörper auf... Auf Deinem ersten Bild sieht man, dass da Objektoberflächen nahezu gleich verlaufen (die seltsame Darstellung des orangen Bereichs im roten Rahmen). Da könnte der Hund begraben liegen... Edit: aah, ich sehe gerade, Du schreibst, das einige Flächen gekrümmt sind... damit gibt's oft Probleme (vielleicht aufgrund von Rundungsfehlern?)- jedenfalls bei mir - wenn man da herumboolt... ACAD ist halt leider doch irgendwie kein "richtiges" 3D- Programm... Gruß, Walter
------------------ FAQ Hilfe zum Dateiupload [Diese Nachricht wurde von walter.f am 09. Apr. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
H84TYG Mitglied Bauzeichnerin Hochbau
Beiträge: 63 Registriert: 14.08.2007 Windows 10 AutoCad 2017
|
erstellt am: 09. Apr. 2008 09:46 <-- editieren / zitieren --> Unities abgeben:
@walter.f Die Idee mit dem Kappen hatte ich auch schon. Da kommt dann leider diese Fehlermeldung: -Boolesche Operation für Solids gescheitert. Modellierungsfehler: Widersprüchliche Schnittkurve. KAPPEN für gewählten Volumenkörper fehlgeschlagen.- Der orange Bereich zeigt nur an, daß hier eine Fläche genau unter einer anderen Fläche liegt. Das sieht dann immer so scheckig aus. ------------------ Gruß H84TYG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
j-sc Ehrenmitglied
Beiträge: 1837 Registriert: 14.07.2003 W7 64Bit intel core I7 2,8GHz / 4GB ATI FIRE PRO V5800 acad2011 acad2015 acad2018 Athena Expresstools
|
erstellt am: 09. Apr. 2008 09:52 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
High, nirgends machen sich "Zeichenungenauigkeiten" (und sei es auch wirklich in der 8. Stelle nach dem Komma) so bemerkbar im acad, wie bei den 3D-Operationen. Werden dann zum Beispiel nichtebene Flächen (oder Freiformflächen) an unterschiedlichen Stellen oder auf unterschiedlichen Wegen erstellt und dann übereinanderkopiert, kann es minimale Abweichungen in den Oberflächen geben die Probleme bei den booleschen Op's bereiten. Da hilft dann wirklich nur, Hilfskörper zu erzeugen, bei denen die Flächen nicht mehr deckungsgleich sind. ------------------ Ciao J-SC ... geht's vielleicht doch? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
H84TYG Mitglied Bauzeichnerin Hochbau
Beiträge: 63 Registriert: 14.08.2007 Windows 10 AutoCad 2017
|
erstellt am: 09. Apr. 2008 09:56 <-- editieren / zitieren --> Unities abgeben:
@j-sc Egal welchen Körper (neu erstellt oder kopiert, passend oder größer) ich versuche mit diesem Objekt zu verarbeiten, ich bekomme immer eine Fehlermeldung. Wenn ich zwei neue Körper in DIESER Zeichung erstelle, dann kann ich alles machen (kappen, differenzieren, usw.) Nur in Verbindung mit diesem KG geht gar nix. *heul* ------------------ Gruß H84TYG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
walter.f Mitglied Orgelbauer
Beiträge: 918 Registriert: 28.04.2005
|
erstellt am: 09. Apr. 2008 10:06 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
H84TYG schrob: Zitat: *heul*
Tröst... Du kannst dein KG tatsächlich nicht an irgendeiner "massiven" Stelle kappen? Dann kommt wirklich die Fehlermeldung wie geschrieben? Hab' ich noch nie gesehen (und ich hatte schon einige Volumenkörper- Fehlermeldungen)... Hast Du schonmal dein KG aus einer älteren Sicherungskopie (vor dem Fehler) angeschaut? Dann musst Du halt einiges neu machen, ist aber doch besser als nix... Gruß, Walter ------------------ FAQ Hilfe zum Dateiupload Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
H84TYG Mitglied Bauzeichnerin Hochbau
Beiträge: 63 Registriert: 14.08.2007 Windows 10 AutoCad 2017
|
erstellt am: 09. Apr. 2008 10:24 <-- editieren / zitieren --> Unities abgeben:
@walter.f Die Sicherungskopie lässt sich noch bearbeiten. Aber da ist die Arbeit von 2 Tagen hin. Ich dachte, ich kann mir die Arbeit sparen. Aber mir bleibt wohl nix anderes übrig als alles nochmal zu machen.
------------------ Gruß H84TYG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SMR Mitglied Projektingenieur
Beiträge: 452 Registriert: 08.05.2006
|
erstellt am: 09. Apr. 2008 10:27 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
Vielleicht solltest du da Objekt doch posten , eventuell klappt es ja mit einer Höheren Version von ACAD ------------------ Gruß Steffen ---------------------------------------------------- Planung bedeutet, den Zufall durch den Irrtum zu ersetzen. ---------------------------------------------------- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
walter.f Mitglied Orgelbauer
Beiträge: 918 Registriert: 28.04.2005 Autocad 2016 SP1 sPlan 7.0 Win 8.1 Pro HP Z820 Quadro K5000 XEON E5-2643 @ 3,30GHz 128 GB Ram
|
erstellt am: 09. Apr. 2008 10:29 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
|
H84TYG Mitglied Bauzeichnerin Hochbau
Beiträge: 63 Registriert: 14.08.2007 Windows 10 AutoCad 2017
|
erstellt am: 09. Apr. 2008 11:21 <-- editieren / zitieren --> Unities abgeben:
@SMR: Kann leider im Moment keine zip uploaden. Wird dran gearbeitet. @walter.f: ACAD überschreibt bei mir immerwieder die .bak Datei. Dadurch lässt sich diese Zeichnung auch nicht bearbeiten. ------------------ Gruß H84TYG Zeichung nun vorhanden [Diese Nachricht wurde von H84TYG am 09. Apr. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
walter.f Mitglied Orgelbauer
Beiträge: 918 Registriert: 28.04.2005
|
erstellt am: 09. Apr. 2008 11:57 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
|
walter.f Mitglied Orgelbauer
Beiträge: 918 Registriert: 28.04.2005 Autocad 2016 SP1 sPlan 7.0 Win 8.1 Pro HP Z820 Quadro K5000 XEON E5-2643 @ 3,30GHz 128 GB Ram
|
erstellt am: 09. Apr. 2008 12:41 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG

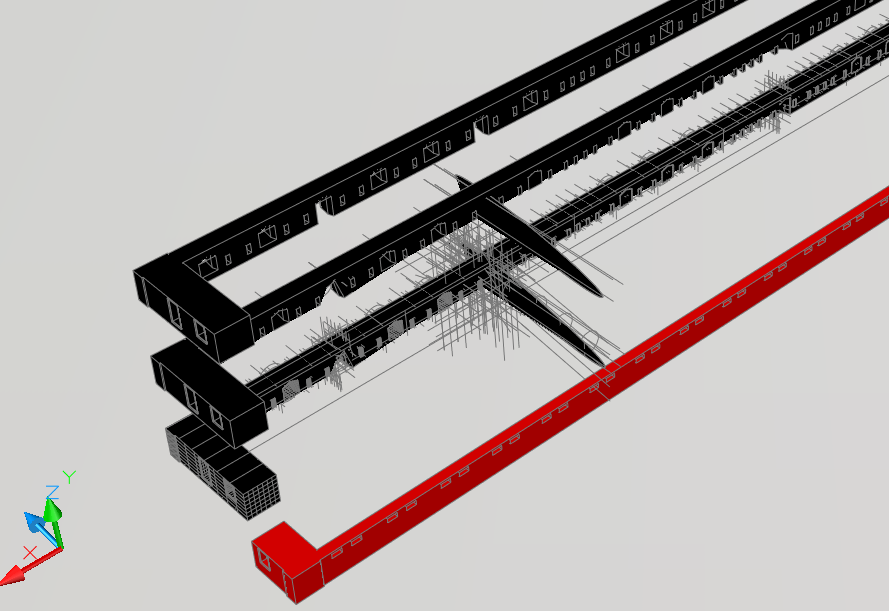

Hallo! Ich habe mir das Ding mal angeschaut... Das sieht nicht so gut aus... Eine Prüfung des Körpers spuckt schonmal: Dieses Objekt ist kein gültiges ShapeManager-Objekt. aus. Dann habe ich das Ding mal als SAT exportiert und wieder eingelesen (einmal mit ACAD 04 -> ergibt Volumenkörper und einmal mit 2007 -> ergibt Flächenmodell Das Ergebnis sieht ziemlich grauslich aus, an einer Stelle scheint das Problem drinzustecken (siehe Screenshot: oben original, Mitte Volumenkörper, unten Flachenobjekt...). Da hilft wohl nur, z.T. neumachen und immer schön auf unabhängige Sicherungskopien achten... Gruß, Walter
------------------ FAQ Hilfe zum Dateiupload Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
H84TYG Mitglied Bauzeichnerin Hochbau
Beiträge: 63 Registriert: 14.08.2007 Windows 10 AutoCad 2017
|
erstellt am: 09. Apr. 2008 13:16 <-- editieren / zitieren --> Unities abgeben:
Hallo Walter, vielen Dank für Deine Bemühungen. Das Ergebnis ist wirklich nicht so schön ... bin richtig entsetzt. Ich werde es doch noch mal neu zeichnen müssen, aber diesmal immer schön Sicherungskopien machen lassen. ------------------ Gruß H84TYG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SMR Mitglied Projektingenieur
Beiträge: 452 Registriert: 08.05.2006
|
erstellt am: 09. Apr. 2008 13:32 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
Hallo bin mit acad 2007 auf ähnliche Ergebnisse gekommen. Tut mir leid für dich. ------------------ Gruß Steffen ---------------------------------------------------- Planung bedeutet, den Zufall durch den Irrtum zu ersetzen. ---------------------------------------------------- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
walter.f Mitglied Orgelbauer
Beiträge: 918 Registriert: 28.04.2005 Autocad 2016 SP1 sPlan 7.0 Win 8.1 Pro HP Z820 Quadro K5000 XEON E5-2643 @ 3,30GHz 128 GB Ram
|
erstellt am: 09. Apr. 2008 13:50 <-- editieren / zitieren --> Unities abgeben: Nur für H84TYG
Ich nochmal... Hast Du mal in Deinem "autosave"-Verzeichnis nachgeschaut? Also ich habe da von meinen Zeichnungen immer "gestempelte" bak-Dateien (Zeitstempel oder so...), die ca. alle 2-3 Stunden erstellt wurden, weswegen ich da auch öfters mal aufräumen muss... Gruß, Walter ------------------ FAQ Hilfe zum Dateiupload Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
