Thema: lochblech/perforation als muster für 3dobjekte (3259 mal gelesen)
|
stolti
Mitglied
technischer zeichner
   Beiträge: 373
Registriert: 05.09.2007 auto_cad 2008
athena 2008
DELL Precision PWS390
Intel Core2 CPU 6600
2gb RAM
2.40 GHz
|
erstellt am: 18. Mrz. 2008 13:26  <-- editieren / zitieren -->   Unities abgeben:
hallo. ihc möchte eine perforation/lochblech 3d darstellen. ich weiß vom inventor, dass es da ein muster gibt, das man zuweisen kann.
gibts das auch im autocad? oder kann ich das über die neudefinition eines neuen materials machen? d.h. ich bräuchte nur ein bild von der perforation. danke schon mal.
stolti Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
walter.f
Mitglied
Orgelbauer
Beiträge: 918
Registriert: 28.04.2005
|
erstellt am: 18. Mrz. 2008 13:49 <-- editieren / zitieren --> Unities abgeben: Nur für stolti
Hallo! Das spuckt die ACAD- Hilfe u.a. bei der Eingabe von "Loch" in der Suche aus: Opazitäts-Maps Definieren, welche Bereiche deckend bzw. transparent sind. Wenn Ihr Bitmap-Bild beispielsweise einen schwarzen Kreis in einem weißen Rechteck darstellt und Sie es als Opazitäts-Map aufbringen, scheint die Oberfläche ein Loch an der Stelle zu haben, an der der Kreis auf dem Objekt abgebildet wird. Wenn es sich um ein farbiges Bild handelt, wird der Graustufenwert der einzelnen Farben verwendet.
Damit solltest Du Dir was basteln können... Gruß, Walter
------------------
FAQ Hilfe zum Dateiupload Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stolti
Mitglied
technischer zeichner
Beiträge: 373
Registriert: 05.09.2007 auto_cad 2008
athena 2008
DELL Precision PWS390
Intel Core2 CPU 6600
2gb RAM
2.40 GHz
|
erstellt am: 18. Mrz. 2008 13:51 <-- editieren / zitieren --> Unities abgeben:
ja. werd ich probieren. aber mein problem ist noch:
wenn ich also ein muster hab, dann wird das muster gestreckt....
wie kann ich meinem acad sagen: ordne das an, damit die perforation kleiner wird. danke.
stolti Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
walter.f
Mitglied
Orgelbauer
Beiträge: 918
Registriert: 28.04.2005
|

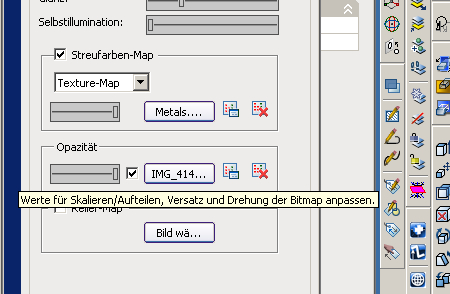

erstellt am: 18. Mrz. 2008 14:13 <-- editieren / zitieren --> Unities abgeben: Nur für stolti
|
stolti
Mitglied
technischer zeichner
Beiträge: 373
Registriert: 05.09.2007 auto_cad 2008
athena 2008
DELL Precision PWS390
Intel Core2 CPU 6600
2gb RAM
2.40 GHz
|
erstellt am: 18. Mrz. 2008 22:46 <-- editieren / zitieren --> Unities abgeben:
|
walter.f
Mitglied
Orgelbauer
Beiträge: 918
Registriert: 28.04.2005
|
erstellt am: 19. Mrz. 2008 00:04 <-- editieren / zitieren --> Unities abgeben: Nur für stolti
Hallo! soweit ich weiß, kann man daran (noch) nichts ändern... Ich habe jedenfalls keine Einstellungsmöglichkeit hierfür gefunden. Das wäre vielleicht auch für eine Echtzeitdarstellung in ACAD zu rechenaufwendig, schließlich handelt es sich um kein "echtes" 3D - Programm... Mit dem Opazitätsregler im "Manager für visuelle Stile" kann man jedenfalls nur die allgemeine Durchsichtigkeit der Objekte in der Ansicht regeln. Gruß & gute Nacht! Walter ------------------
