hej. und gleich nochmal ne frage:

ich schreib bald prüfung und falls wir ne isometrie von irgendwas zeichnen sollen möchte ich das teil 3d zeichnen.

das problem ist ja: in der isometrieprojektion stimmen die winkel nicht genau mit 30° überein.

hat da jemand ne lösung parat oder hatte das gleiche problem?

DANKE

stolti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich versteh dein Problem nicht. Schaust du per Isometrie aufs 3D-Objekt und druckst es aus (bei mir exakt 30°) oder machst du eine Projektion mit solprofil oder schnebene oder ...

Fips

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ja. mein problem ist - auf dem ausdruck nachgemessen hab ich unterschiedliche winkel (statt den 30°-winkeln)

gibts da irgendwie einstellungen dafür?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

- Plotterkonfiguration -> einpassen ???
- Plotterkonfiguration -> Zoom ???

---

Hallo Stolti,

ich glaube zu verstehen, was Du meinst.
Du willst eine Isometrische ansicht nach der DIN 5-1.
Dies ist meines wissen nicht möglich, da die Kameraperspetive im AutoCAD immer paralell zum Modell verläuft und nicht die gewünschte Verzerrung der Ansicht gem. DIN 5-1  (30° paralell zu horizontalen).
Denn wenn Du Dein Modell(z.B.: einen Würfel) mittels "Ansichtspunkt drehen" in die 30° Neigung drehst, ist die andere verlaufende Kante 90 Grad dazu verdreht. Also zeigt die andere Verlaufende Kante 60° an.

Du wirst wohl nicht daran vorbei kommen, dies als pseudo 3D in 2D zu zeichnen. Ausserdem hat diese Übung einen Sinn, um sich gedanken zu machen, wo und wie die verdeckte Kanten verlaufen.

Viel Erflog

------------------
Viele Grüße
..:: pirilao ::..

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
den horizont des wissen zu erreichen ist
unmöglich...den auf offener See ist der
horizont auf 360° verteilt....
welchen weg wirst du gehen ?
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

gut. die info hab ich auch erhalten.

naja. über den sinn oder unsinn von sachen, die man da machen muss könnte man abhandlungen schreiben.

...

aber DANKE.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ICH HAB DIE LÖSUNG.

man muss das teil im MODELL auf gewünschte isometrie mit dem button drehen und dann:

ABFLACH eingeben.

man erhält einen Block, der dann zwar auch nicht von der Skalierung her stimmt, ABER: die PROPORTIONEN UND DIE WINKEL stimmen.

PERFEKT.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ABWICKELN kann man aber mit ACAD noch nicht oder?

geht nur mit inventor/proe etc...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von stolti:
ICH HAB DIE LÖSUNG.

man muss das teil im MODELL auf gewünschte isometrie mit dem button drehen und dann:

ABFLACH eingeben.

man erhält einen Block, der dann zwar auch nicht von der Skalierung her stimmt, ABER: die PROPORTIONEN UND DIE WINKEL stimmen.

PERFEKT.

---

Warum einfach, wenn es auch kompliziert geht...
Einfach im Ansichtsfenster: Ansicht - 3D-Ansichten - Iso-Ansicht (SW)(Das wird wohl auch im 2008er nicht anders sein!) Und die 30° Winkel stimmen! Und mit ein bisschen Mathe kriegt man auch den richtigen Faktor für den Maßstab raus.
Tschüss Britt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hm. das war ja bei mir das problem.

beim AUSDRUCK der isometrie waren die WINKEL NIE 30°.
deswegen ja erst der beitrag.

unser systemadmin hat gemeint, wie auch schon weiter oben mal beschrieben, dass das acad die dinger so ausrichtet und hindreht...

aber wundert mich dann was bei mir nicht stimmt, wenn bei dir die winkel alle richtig sind.

=)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

aber Dein 3D-Körper ist parallel zur x-Achse ausgerichtet und rechtwinklig?
Beschreib mal, wie Du die Isometrie einstellst. Oder stell doch mal eine Zeichnung hier rein.
Tschüss Britt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

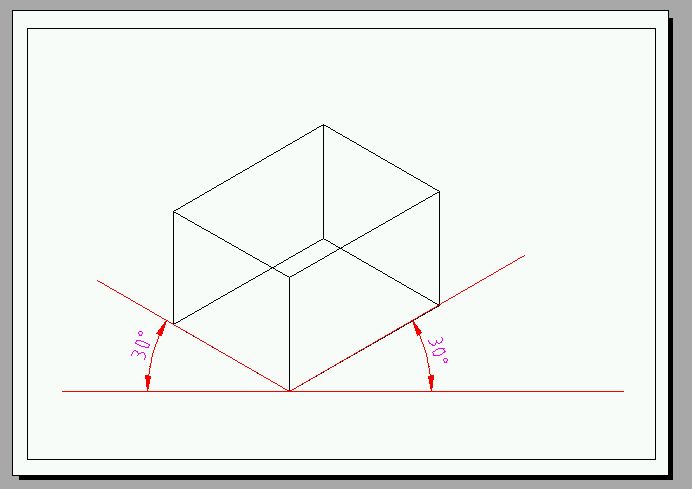

in der beigefügten Situation liegt ein Quader im Modellbereich, im Ansichtsfenster des Layouts ist eine Isometrie eingestellt => die Bemaßung (im Layout) zeigt genau 30° und so würde es auch gedruckt werden. Was ist bei dir anders?

Fips

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

frag mich nicht.

wir habens zu 5t hier in der firma probiert. irgendeine einstellung stimmt nicht.

der ISObutton im ANSICHT-Werkzeugkasten.

naja. mit abflach funktionierts jetzt. =)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

es gibt aber - das hab ich jetzt herausgefunden - einen parameter, der name ist notiert, aber nicht zur hand, den man auf 0 stellen muss und dann funktionierts auch ganz normal wies oben von euch beschrieben ist.

=)
