Hallo Leute,

ich arbeite mich gerade in OpenFoam und Paraview ein.

Ich möchte nun vom shocktube den Verdünnungsfächer (rarefaction fan) in paraview darstellen. kann mir da jemand helfen? ich denke ich muss über plot selection over time gehen aber da fehlt mir das wissen wie es weitergeht

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Shor-ty
Moderator

Senden Sie eine Private Message an Shor-ty

Schreiben Sie einen Gästebucheintrag für Shor-ty

Beiträge: 2466
Registriert: 27.08.2010

ESI-OpenCFD OpenFOAM v2312

erstellt am: 07. Jul. 2015 08:39

<-- editieren / zitieren -->

Unities abgeben:

Nur für Niclas25

Grüße dich Niklas,

meinst du sowas: http://foam.sourceforge.net/docs/Guides-a4/ProgrammersGuide.pdf (Seite 66)?

------------------
Viele Grüße,
Tobias Holzmann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Niclas25
Mitglied

Beiträge: 3
Registriert: 04.07.2015

erstellt am: 08. Jul. 2015 11:46

<-- editieren / zitieren -->

Unities abgeben:

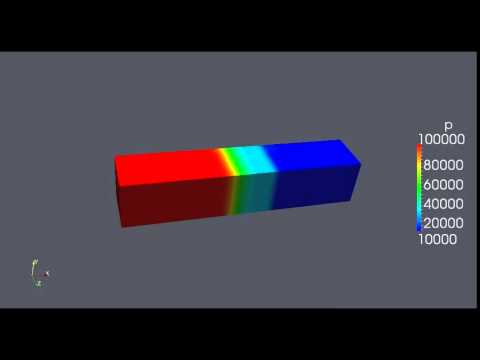

also ein shocktube ist eigentlich nur ein vierkantrohr mit unterschiedlichen anfangsbedingungen.(siehe bild)

in der auswertung müsste es jetzt möglich sein die unterschieldichen geschwindigkeiten als funktion von zeit und ort darzustellen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Shor-ty
Moderator

Beiträge: 2466
Registriert: 27.08.2010

ESI-OpenCFD OpenFOAM v2312

erstellt am: 08. Jul. 2015 17:56

<-- editieren / zitieren -->

Unities abgeben:

Nur für Niclas25

Dein Tutorial hab ich mir schon angeschaut. Der Time Integrate Filter dürfte für dich schon funktionieren. Alle Zellen markieren und Filter drüberlegen.

------------------
Viele Grüße,
Tobias Holzmann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Niclas25
Mitglied

Beiträge: 3
Registriert: 04.07.2015

erstellt am: 08. Jul. 2015 23:31

<-- editieren / zitieren -->

Unities abgeben:

also meinst du "Select cells on" und anschließend "plot selection over time" ?

da kommt bei mir jedes mal "...Warning:....Input and ouput component sizes do not match" und irgendwann hängt sich paraview auf

Gruss
