Frage an alle,
warum werden bei einer Detailansicht die Außenkontur und die Schraffur nicht dargestellt (Detail.jpg)?
Liegt es an Einstellungen oder ist es ein Bug?
Mechanical2004DX SP1

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Karl-Heinz,

durch doppelklicken auf die grüne Detaillinie geht ein Fenster auf. In diesem kannst Du ein Häkchen setzen auf "assoziatives Detail erstellen" oder dieses wegklicken.
Eigenschaften ist der Schalter rechts unten. Versuchs mal damit.
"Detail" wird dann sichtbar nur im Layout oder Modellbereich.
War im Mechanical 2000 m.E. besser gelöst.

Gruß von Berliner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hilfsmittel > optionen > am:normen >
detailansicht > häkchen bei 'Ansichtsrahmen sichtbar'.

mfg
armin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


@Berliner
nur die Einstellung "Ansichtsfenster in Layout (Original) bringt ein einigermaßen brauchbares aber nicht befriedigendes Ergebnis. (Detail1.jpg)

@Armin Netz
Ansichtsrahmen sichtbar hat leider keine Wirkung.

mfG
Karl-Heinz Reese

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Karl-Heinz,

Dir fehlt eigentlich nur noch der Rahmen(Kreis drumherum)im vergrösserten Detail. Der sollte entweder im Modellbereich oder Layoutbereich sichtbar wedren, wenn Du unter Eigenschaften das Häkchen setzt.
Die Bemaßung in das vergrößerte Detail bringen kannst Du mit dem Befehl DIMTEDIT.

Gruß von Berliner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... mal noch zum Thema:

wer zuerst schraffiert und danach die Bohrung setzt, bekommt eine schraffierte Bohrung in der Detailansicht.
Vom Feinsten! Warum eigentlich??? Das ging einwandfrei im Mechanical 2000.
Im Mechanical 2004 DX zuerst die Bohrung setzen, dann schraffieren?

Habe das Prog seit einer Woche, vorher jahrelang die 2000er Version...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Berliner,
schraffieren, Bohrung einfügen Detailansicht mit Ansichtsfenster in Layout funktioniert einwandfrei (Schraffur um die Bohrung herum).
Was mich stört, sind die abgeschnittenen Bemaßungen im Detail.

mfG
Karl-Heinz Reese

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Karl-Heinz,

der grüne Detailkreis schneidet Dir wohl die Bemaßungslinien einfach mit ab....
Warum bemaßt Du nicht nur in der Detailansicht?
Dafür ist es wohl gedacht, würde ich so machen, oder den Detailkreis einfach größer wählen.
Ansonsten kannst Du den Detailkreis auch über den Verschieben-Schalter verschieben (erstellt neue Detailansicht) bis die Bemaßung drin ist...
Sonst weiß ich leider auch nicht weiter.

Gruß von Berliner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Berliner,
zuerst einmal vielen Dank für deine Mühe. 10U4you
Bemaßungen in der Detailansicht erscheinen auch in der Hauptansicht, oder gibt es auch dafür wieder Einstellungen?
mfG
Karl-Heinz Reese

PS wie verschick ich die Unities?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

der Fehler mit dem Detail im Modellbereich ist bekannt und behoben!
http://ww3.cad.de/foren/ubb/Forum52/HTML/001277.shtml

Gruß

Felix www.cad-ausbildung.de

------------------
Felix Klinkenbergh
www.cad-ausbildung.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Karl-Heinz,

danke erst einmal.
Normalerweise sollte die Bemaßung aber nur im Detail bleiben.
Im Mechanical 2000 funktionierte das einwandfrei.
Ich verstehe absolut nicht, warum es ein paar Versionen weiter mit der Funktion soviele
Ärgernisse und Schwierigkeiten gibt, die dann mit Servicepacks behoben werden müssen.

Grüsse auch @Felix-CAD und @Armin Netz

Berliner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Berliner,
letzte Meldung zu diesem Thema:
nach Rückänderung Detailierung im aktuellen Bereich, Haken bei assoziatives Detail heraus, Haken bei Ansichtsrahmen sichtbar heraus.
Der Stil wurde von CONTINUOUS auf CENTER geändert.

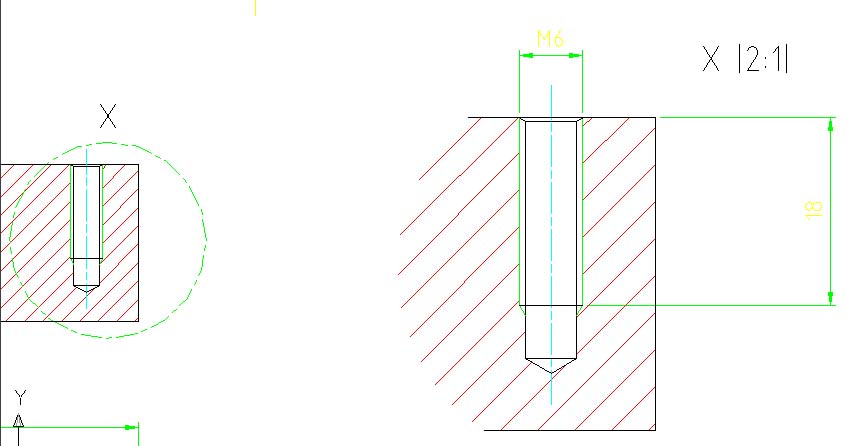

Alles funktioniert so, wie es soll. (Detail2.jpg)
Computer überaschen immer wieder.
mfG
Karl-Heinz Reese

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Karl-Heinz,

so siehtŽs gut aus und funktioniert!
10U4you und danke an Dich auch noch einmal!

Beste Grüße
