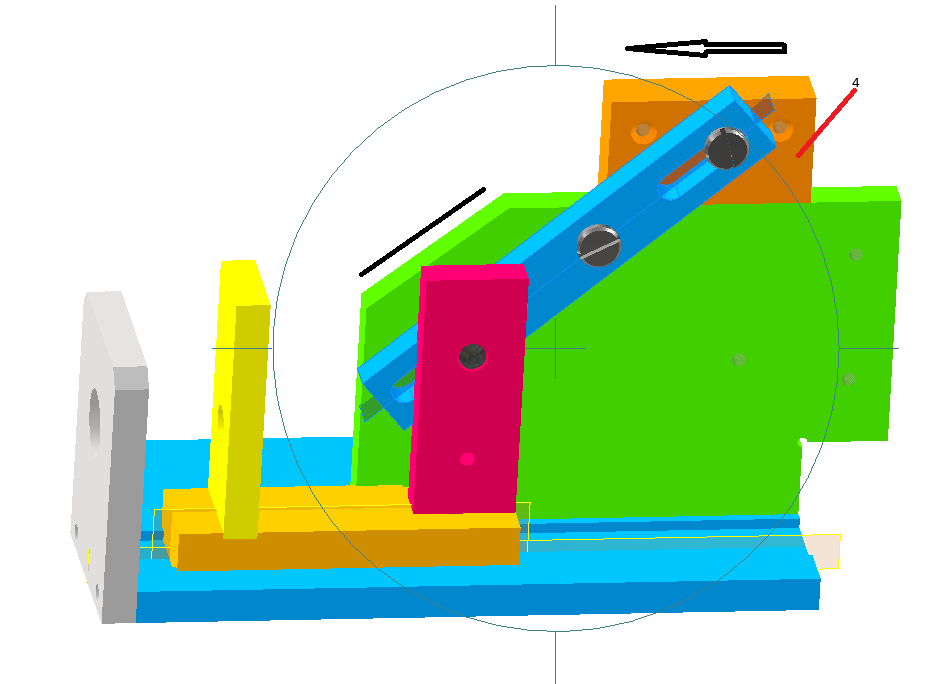

Zeichnung_Schieber.png Kugelbahn.zip

Hallo Forum,
hoffe jemand von euch kann mir helfen. Ich möchte den Schieber 4 entlang der Geraden und
der Schrägen bewegen.Auf der Geraden funktioniert es aber wie "kippt" er auf die Schräge?
Vielen Dank im Vorraus.
LG Toni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Am besten wahrscheinlich mit einer Umgrenzungsfläche und "Übergang", probier mal das folgende:

https://ww3.cad.de/foren/ubb/Forum50/HTML/028549.shtml

[Diese Nachricht wurde von iogurt am 29. Apr. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tut mir leid ich komme mit der Umgrenzungsfläche nicht zurecht, muss ich diese im Einzelteil oder in der Baugruppe erstellen.
LG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

so eine Führung immer im Bauteil
hast du ein Layout?
ich kann deine Daten leider nicht öffnen ...

------------------

------------------
Es reicht nicht, sich Blödsinn nur auszudenken, wenn man ihn nicht auch bis zur letzten Konsequenz durchzieht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


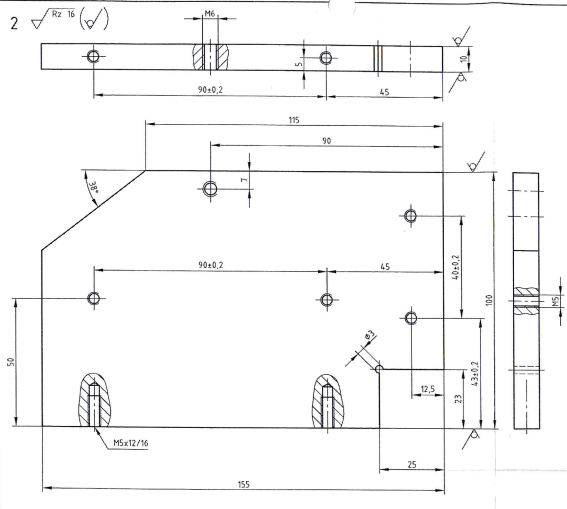

Hier das Layout

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

in so etwas baut man die Kurve für Übergang ein, wenn man Übergang verwenden muß
es ginge auch mathematisch als Formel in Abhängigkeiten, aber das ist schon fortgeschritten

------------------

------------------
Es reicht nicht, sich Blödsinn nur auszudenken, wenn man ihn nicht auch bis zur letzten Konsequenz durchzieht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die Übergangsfläche konnte ich erstellen in das Einzelteil, aber was mach ich damit
im Zusammenbau?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen, bin mit meinem Problem leider noch nicht weitergekommen.
Habe versucht die Gerade und die Schräge mit Abhängigkeit Übergang zu bestimmen, hatte
aber leider keinen Erfolg. Vielleicht kann ja einer helften. LG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Toni

Das wird mit einer Fläche auf einer Übergangsebene nicht funktionieren.
Ab wann soll es denn kippen?
Da wirken unter anderem Reibungskräfte mit hinein, das kann Inventor so nicht berechnen.

Du könntest in deinem Klotz in der Mitte eine Rolle anbringen, und diese auf der Übergangsebene laufen lassen.
Den Kippunkt kannst du dann über eine Formel selber bestimmen.
Wird aber nicht der Realität entsprechen.

Da kannst du auch im Studio das Kippen über Abhängigkeiten manipulieren.

Viele Grüße
Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Zitat:

---

... hatte aber leider keinen Erfolg. Vielleicht kann ja einer helften

---

Probier doch mal das hier
https://ww3.cad.de/foren/ubb/Forum50/HTML/026523.shtml

Gruss

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kippen1.wmv Kippen2.wmv Kippen3.wmv

Hier mal ein paar vereinfachte Beispiele mit dem Studio.
Da der Klotz nicht geführt ist, kann er auch abheben.

Viele Grüße
Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sehr gut Bild 1 ist das schon was ich mir vorstelle,
habe leider mit dem Inventor Studio noch nicht gearbeitet. LG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


vergib erst mal eine Abhängigkeit von der Kipp-Kante der grünen Platte zu der Lauffläche des Klotzes.
Dann eine Winkelabhängigkeit von der oberen Fläche des Klotzes zur Lauffläche der grünen Platte. So steht der klotz waagerecht auf der Platte.
Nun eine Abhängigkeit von einer Kante des Klotzes zur rechten senkrechten Außenfläche der Platte.

Nun startest du das Studio.
dann suchst du im Browser nacheinander die 2 letzgenannten Abhängigkeiten und wählst mit rechtsklick "Abhängigkeiten animieren" aus.
Bei "Ende" kannst du den Abstand bzw. Winkel eingeben, der nach Ende der dann eingegebenen Zeit sein soll.

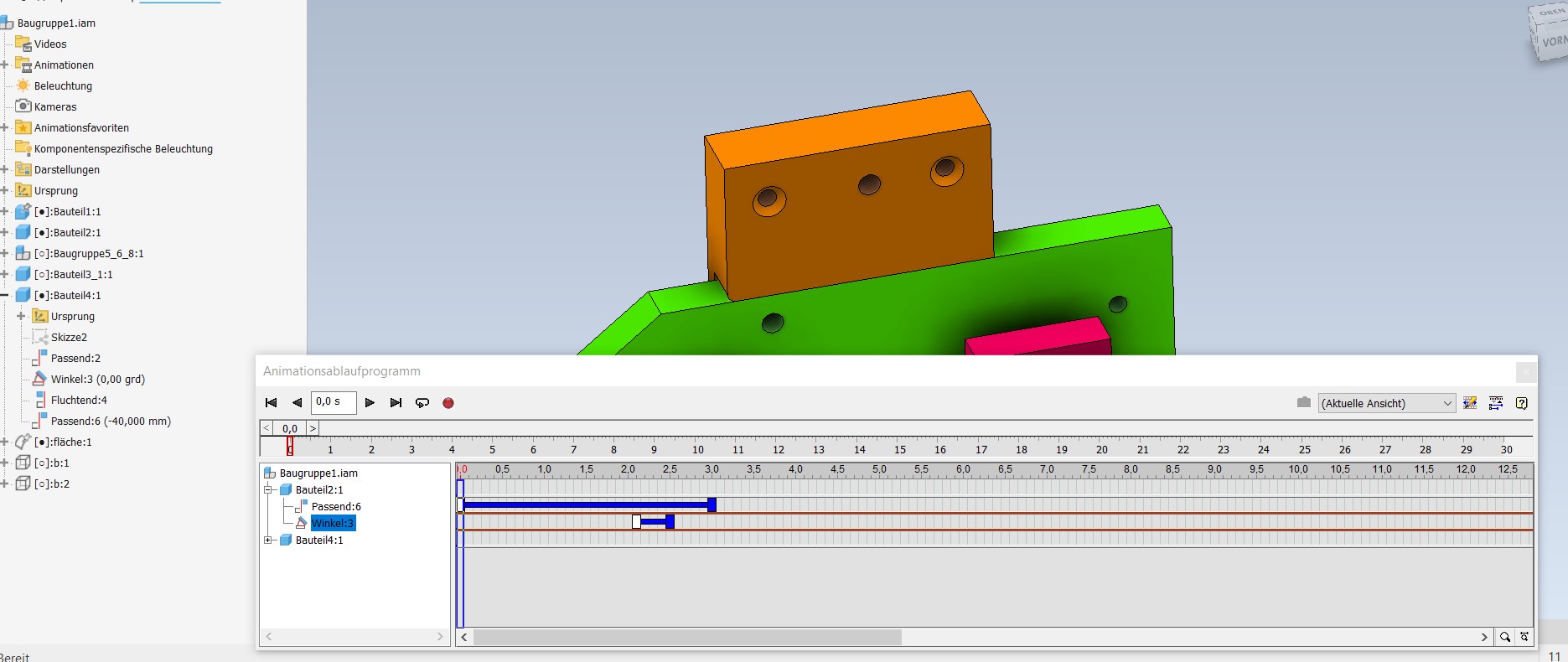

Im Anhang siehst du, wie das Animationsablaufprogramm aufgeklappt aussieht.
Dort kannst du die blauen Balken beliebig verlängern und verkürzen und zueinander verschieben.

Das mal auf die schnelle kurz erklärt.
Viel komplizierter ist das Studio aber ja auch nicht.

Viele Grüße
Roger



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, zuerst mal vielen, vielen Dank für deine Erläuterungen. Hat bei mir leider trotzdem nicht funktioniert. Könntest du mir bitte deine Datei zukommen lassen, wäre sehr nett.

MfG Toni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kippen.zip

Hallo Toni

hier deine überarbeiteten Daten.
Mußte sie erst noch mal runterladen, da ich die 1. Überarbeitung schon verworfen hatte.

Die flächige Anhängigkeit habe ich gelöscht, da sonst die Winkeländerung nicht animiert weden kann. Abhängigkeiten, die sich beim Animieren widersprehen, blockieren die Animation!
Daher auch die horizontale Abhängigkeit nur gegen eine Kante.

Viele Grüße
Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
