Hallo Zusammen

Ich *spiele* grade mit dem Biegungsmodul rum.

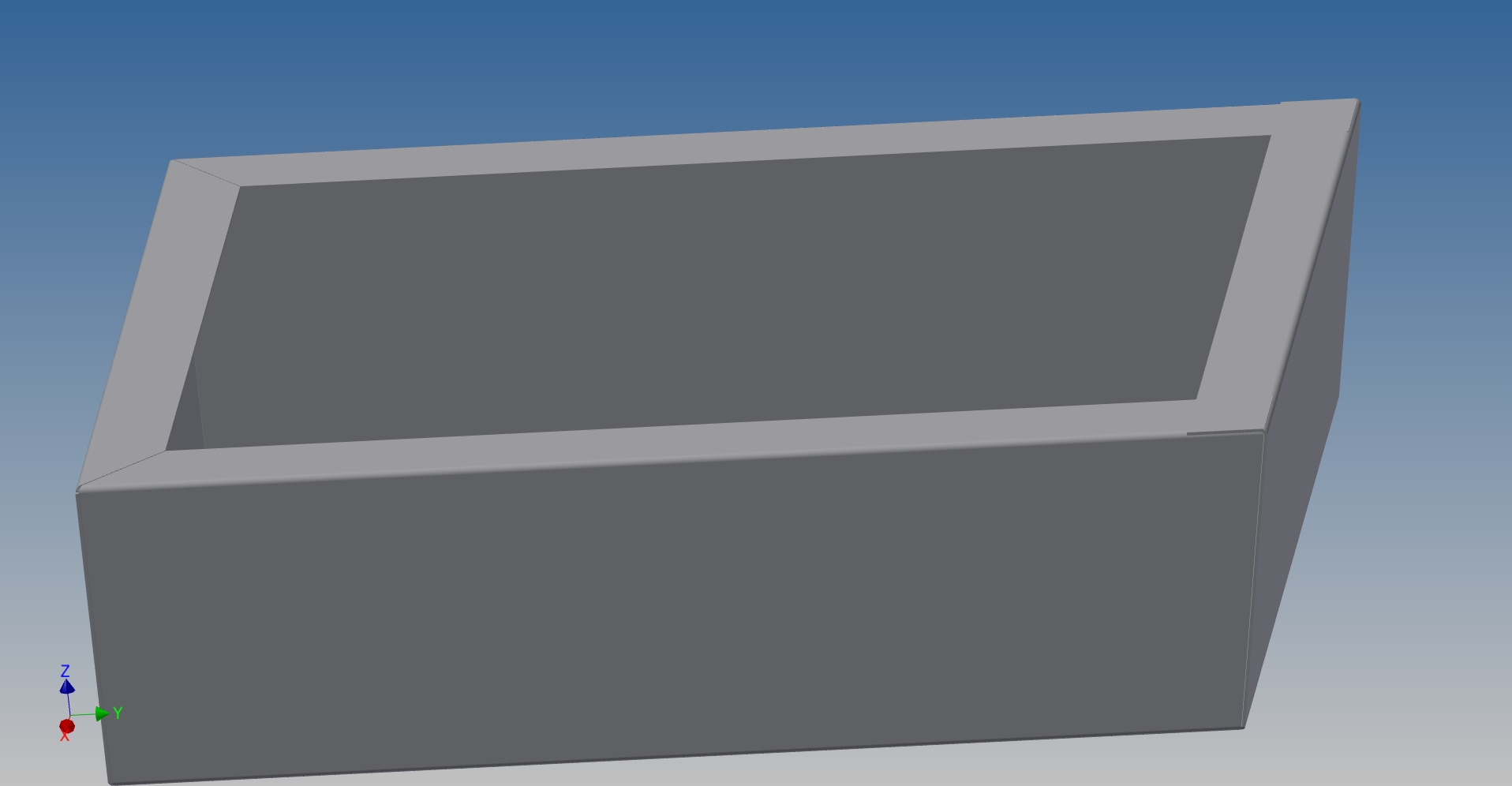

Nun hat mein Teil an einer Seite ein 80° Biegung.
Die nächste Kantung soll wieder auf die Nullebene auslaufen.
Heißt also 3 Kantungen 90° und eine 100°.
Aber dor meckert der Erfinder.

Das Problem ist mit einen ! im Browser markiert.
Wie bekomme ich das sauber hin??
Die IPT ist 2013

Gruß Peter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lucky Cad
Mitglied
...Malen nach Zahlen...


Sehen Sie sich das Profil von Lucky Cad an!   Senden Sie eine Private Message an Lucky Cad  Schreiben Sie einen Gästebucheintrag für Lucky Cad

Beiträge: 702
Registriert: 11.11.2002

Intel Core i9-11900KK
32GB Ram
NVIDIA RTX A4000
Spacemouse XT plus
Inv Professional 2023.4.1
Vault Professional 2023.4.1
Win11

erstellt am: 12. Jun. 2013 14:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Wyoming 10 Unities + Antwort hilfreich
Hallo Peter,
kannst Du die Seitenteile im Bereich der Kollision nicht freimachen?
Ich habe es ausprobiert, es geht dann.

Viele Grüße
Stean

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lothar Boekels
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau und CAD-Trainer



Sehen Sie sich das Profil von Lothar Boekels an!   Senden Sie eine Private Message an Lothar Boekels  Schreiben Sie einen Gästebucheintrag für Lothar Boekels

Beiträge: 3835
Registriert: 15.02.2001

DELL Precision 7520 Win10Pro-64
Inventor mit Vault Professional 2024
---------------------
Während man es aufschiebt,
verrinnt das Leben.
Lucius Annaeus Seneca
(ca. 4 v. Chr - 65 n. Chr.)

erstellt am: 12. Jun. 2013 14:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Wyoming 10 Unities + Antwort hilfreich
Laschen erst kürzer modellieren und dann mit Eckverbindung die Lücke so schließen, wie gewünscht.

------------------
mit freundlichem Gruß
aus Mönchengladbach
Lothar Boekels

-----------------------------------------------------
Wir unterstützen die Arbeit der
Rettungshundestaffel des DRK in Viersen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Wyoming
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Wyoming an!   Senden Sie eine Private Message an Wyoming  Schreiben Sie einen Gästebucheintrag für Wyoming

Beiträge: 1874
Registriert: 02.02.2009

 erstellt am: 12. Jun. 2013 14:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Natürlich könnte ich das.
Ich hoffte nur das es ne Möglichkeit gibt, das der Erfinder die Gehrung auch automatisch erstellt.
Bei den Normalen 90° macht er es doch auch.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dirk1608
Mitglied
Dipl. Ing. Produktionstechnik


Sehen Sie sich das Profil von dirk1608 an!   Senden Sie eine Private Message an dirk1608  Schreiben Sie einen Gästebucheintrag für dirk1608

Beiträge: 144
Registriert: 06.09.2006

HP Z400
Intel Xeon CPU W3680 @ 3,33GHz
8 GB RAM
NVIDIA Quadro 4000
Win7 Professional x64
Inventor 2010/2011/2012/2013

erstellt am: 13. Jun. 2013 10:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Wyoming 10 Unities + Antwort hilfreich

Kasten.ipt

Hallo,

meinst du so hier??

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Wyoming
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Wyoming an!   Senden Sie eine Private Message an Wyoming  Schreiben Sie einen Gästebucheintrag für Wyoming

Beiträge: 1874
Registriert: 02.02.2009

 erstellt am: 14. Jun. 2013 11:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ja Dirk... genau so

Besten Dank und 10ü

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andreas Gawin
Ehrenmitglied V.I.P. h.c.
Blechschlosser Metallbauermeister



Sehen Sie sich das Profil von Andreas Gawin an!   Senden Sie eine Private Message an Andreas Gawin  Schreiben Sie einen Gästebucheintrag für Andreas Gawin

Beiträge: 3641
Registriert: 24.02.2006

Inventor 2022/2023/2024
AutoCad Mechanical 2023/2024
FARO S70
FARO Scene
WIN10-64 32GB
WIN11-64 32GB
Spacemouse Enterprise

erstellt am: 14. Jun. 2013 12:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Wyoming 10 Unities + Antwort hilfreich
Dirk hat genau das umgesetzt, was Lothar weiter Oben im Thread bereits beschrieben hatte.
Mit "Lasche erst kürzer modellieren" war nicht die Länge der Lasche gemeint.

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dirk1608
Mitglied
Dipl. Ing. Produktionstechnik


Sehen Sie sich das Profil von dirk1608 an!   Senden Sie eine Private Message an dirk1608  Schreiben Sie einen Gästebucheintrag für dirk1608

Beiträge: 144
Registriert: 06.09.2006

HP Z400
Intel Xeon CPU W3680 @ 3,33GHz
8 GB RAM
NVIDIA Quadro 4000
Win7 Professional x64
Inventor 2010/2011/2012/2013

erstellt am: 17. Jun. 2013 15:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Wyoming 10 Unities + Antwort hilfreich


Zitat:
Original erstellt von Andreas Gawin:
Dirk hat genau das umgesetzt, was Lothar weiter Oben im Thread bereits beschrieben hatte.
Mit "Lasche erst kürzer modellieren" war nicht die Länge der Lasche gemeint.

Andreas

Hallo,

ja habe es so umgesetzt wie schon weiter oben beschrieben. Bei dem Modell von Wyoming ist noch die "händische" Korrektur der Höhe der 80°-Lasche drin, was bei mir anders gelöst ist.

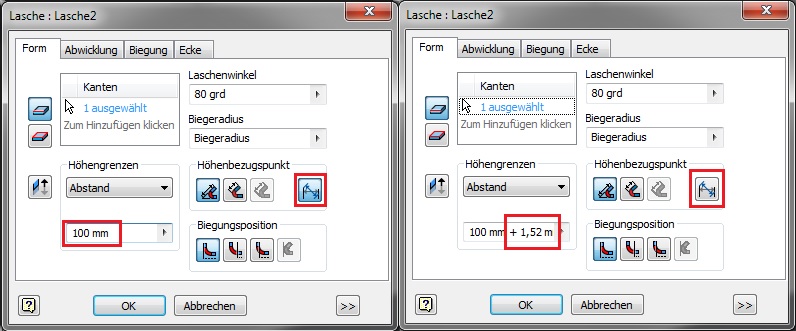

Im Bild mal der evtl. elegantere Weg??

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andreas Gawin
Ehrenmitglied V.I.P. h.c.
Blechschlosser Metallbauermeister



Sehen Sie sich das Profil von Andreas Gawin an!   Senden Sie eine Private Message an Andreas Gawin  Schreiben Sie einen Gästebucheintrag für Andreas Gawin

Beiträge: 3641
Registriert: 24.02.2006

Inventor 2022/2023/2024
AutoCad Mechanical 2023/2024
FARO S70
FARO Scene
WIN10-64 32GB
WIN11-64 32GB
Spacemouse Enterprise

erstellt am: 17. Jun. 2013 19:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Wyoming 10 Unities + Antwort hilfreich
Ja Dirk, ohne Zweifel besser als händische Korrektur. Zum gleichen Ergebnis gelangt man, wenn mit der Einstellung "Höhengrenzen bis" gearbeitet wird. Hier ein Beispiel.

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dirk1608
Mitglied
Dipl. Ing. Produktionstechnik


Sehen Sie sich das Profil von dirk1608 an!   Senden Sie eine Private Message an dirk1608  Schreiben Sie einen Gästebucheintrag für dirk1608

Beiträge: 144
Registriert: 06.09.2006

HP Z400
Intel Xeon CPU W3680 @ 3,33GHz
8 GB RAM
NVIDIA Quadro 4000
Win7 Professional x64
Inventor 2010/2011/2012/2013

erstellt am: 19. Jun. 2013 12:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Wyoming 10 Unities + Antwort hilfreich
Hallo Andreas,

funktioniert das auch bei Laschen <90° ?
Ich habe an deinem Modell mal bissl probiert, aber keine Lösung gefunden, da gibt es sooo viele Einstellmöglichkeiten...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andreas Gawin
Ehrenmitglied V.I.P. h.c.
Blechschlosser Metallbauermeister



Sehen Sie sich das Profil von Andreas Gawin an!   Senden Sie eine Private Message an Andreas Gawin  Schreiben Sie einen Gästebucheintrag für Andreas Gawin

Beiträge: 3641
Registriert: 24.02.2006

Inventor 2022/2023/2024
AutoCad Mechanical 2023/2024
FARO S70
FARO Scene
WIN10-64 32GB
WIN11-64 32GB
Spacemouse Enterprise

erstellt am: 19. Jun. 2013 13:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Wyoming 10 Unities + Antwort hilfreich

IVF-Schraegkasten.ipt

Ja, das geht.

Gruss Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dirk1608
Mitglied
Dipl. Ing. Produktionstechnik


Sehen Sie sich das Profil von dirk1608 an!   Senden Sie eine Private Message an dirk1608  Schreiben Sie einen Gästebucheintrag für dirk1608

Beiträge: 144
Registriert: 06.09.2006

HP Z400
Intel Xeon CPU W3680 @ 3,33GHz
8 GB RAM
NVIDIA Quadro 4000
Win7 Professional x64
Inventor 2010/2011/2012/2013

erstellt am: 19. Jun. 2013 15:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Wyoming 10 Unities + Antwort hilfreich

IVF-Schraegkasten.ipt

Schraegkasten_neu.ipt

Hallo Andreas,

soweit wie in deinem Modell bin ich auch gekommen, nur der 2. "Kragen" passt dann nicht (Abstand der roten Flächen ist nicht 0.
oder mach ich da was falsch?
mit meiner Variante klappt es problemlos.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andreas Gawin
Ehrenmitglied V.I.P. h.c.
Blechschlosser Metallbauermeister



Sehen Sie sich das Profil von Andreas Gawin an!   Senden Sie eine Private Message an Andreas Gawin  Schreiben Sie einen Gästebucheintrag für Andreas Gawin

Beiträge: 3641
Registriert: 24.02.2006

Inventor 2022/2023/2024
AutoCad Mechanical 2023/2024
FARO S70
FARO Scene
WIN10-64 32GB
WIN11-64 32GB
Spacemouse Enterprise

erstellt am: 19. Jun. 2013 22:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Wyoming 10 Unities + Antwort hilfreich
Ja, Du hast Recht: Ein kleiner Versatz verbleibt. Du hast ja schon eine praktikable Lösung gefunden, insofern ist das ursprüngliche Problem gelöst.

Gruss Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lothar Boekels
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau und CAD-Trainer



Sehen Sie sich das Profil von Lothar Boekels an!   Senden Sie eine Private Message an Lothar Boekels  Schreiben Sie einen Gästebucheintrag für Lothar Boekels

Beiträge: 3835
Registriert: 15.02.2001

DELL Precision 7520 Win10Pro-64
Inventor mit Vault Professional 2024
---------------------
Während man es aufschiebt,
verrinnt das Leben.
Lucius Annaeus Seneca
(ca. 4 v. Chr - 65 n. Chr.)

erstellt am: 20. Jun. 2013 09:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Wyoming 10 Unities + Antwort hilfreich

SchraegkastenIV2013.zip

Hallo,

ich habe hier nun auch mal einen Kasten modelliert: -->

------------------
mit freundlichem Gruß
aus Mönchengladbach
Lothar Boekels

-----------------------------------------------------
Wir unterstützen die Arbeit der
Rettungshundestaffel des DRK in Viersen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

c.smits
Mitglied
Konstruktionsleiter


Sehen Sie sich das Profil von c.smits an!   Senden Sie eine Private Message an c.smits  Schreiben Sie einen Gästebucheintrag für c.smits

Beiträge: 312
Registriert: 18.09.2011

Fujitsu Celsius H730
Core i7 4810MQ
16 GB
Quadro 2100M
Autodesk Product Design Suite 2014
Autodesk Vault Professional 2014

erstellt am: 21. Jun. 2013 18:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Wyoming 10 Unities + Antwort hilfreich

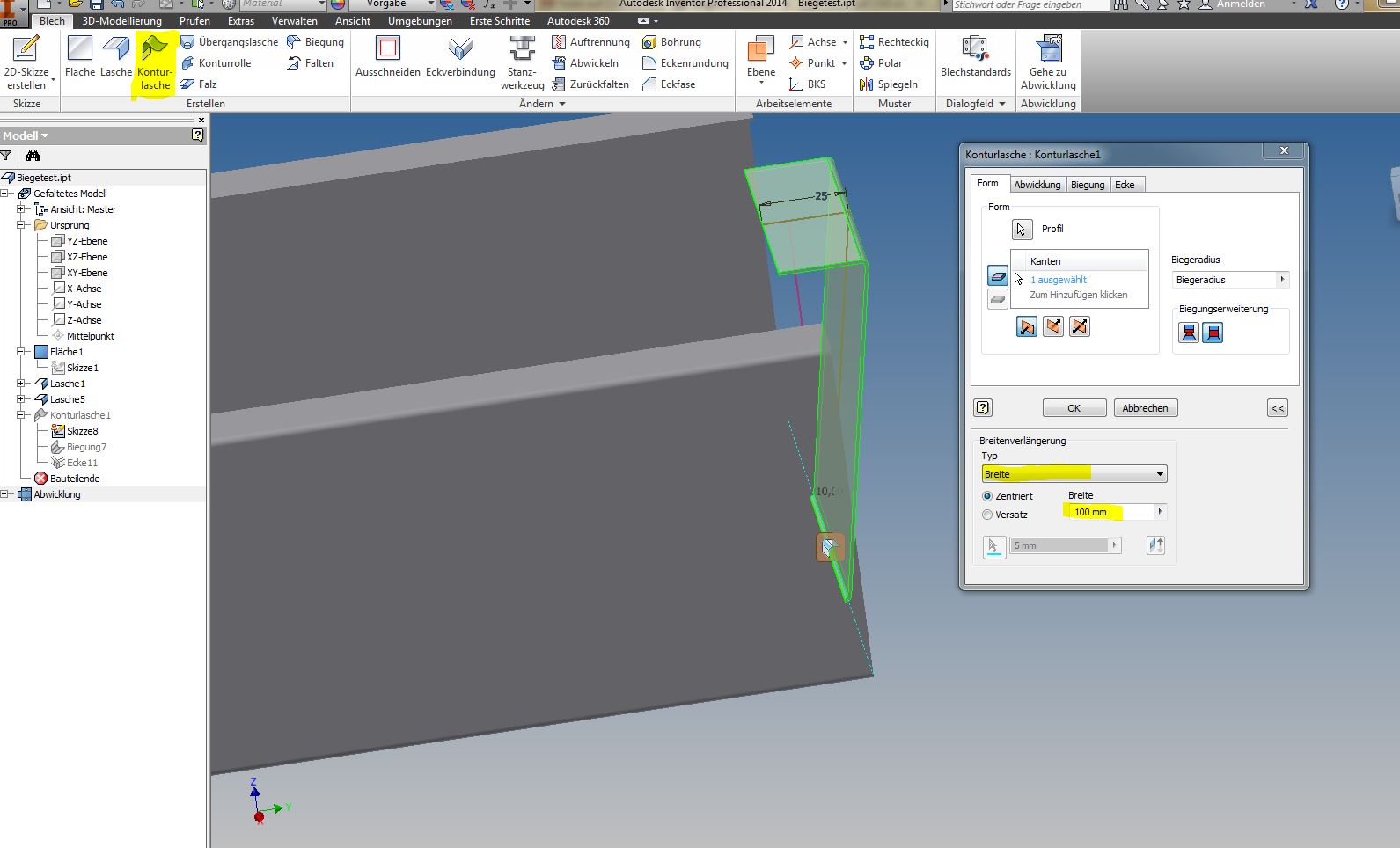

Wenn Du das sauber hinkriegen willst, geht das eigentlich nur mit der Konturlasche. Es sei denn, Du machst vorher einen Flächenkörper und verdickst die notwendigen Fläche mittels Blechstärke. Bei solchen Laschen arbeitet der Inventor am saubersten, wenn Du sie über Breite erstellst und anschließend die Ecken einzeln machst.  Die gängigste Eckenbearbeitung ist die lineare Schweißnaht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
