Liebe Kollegen,

Ich habe eine Frage bezüglich einer Skizze. Kann man die mit einem bestimmten Faktor alle Abmaße der Skizze vergrößern?

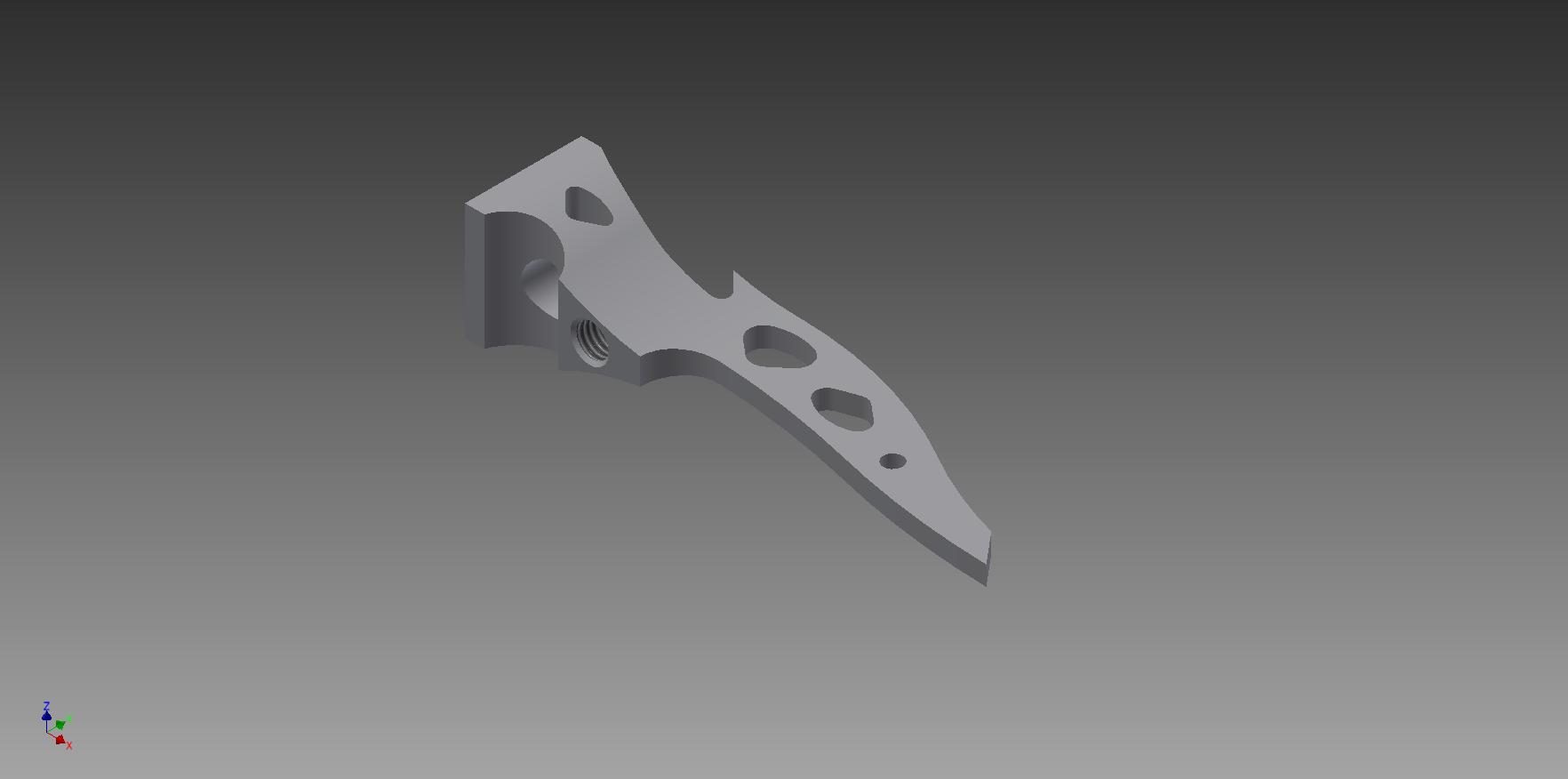

Im Anhang findet Ihr das Bauteil.

Um Hilfe wäre ich dankbar!

------------------
Freundliche Grüße,

Phoenix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Phoenix91:
...
Im Anhang findet Ihr das Bauteil.

---

Ne, das ist nur ein PDF von einem Bauteil.
Das Bauteil müsstest du als IPT hochladen.

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Pickel.ipt

Hallo,

Tatsächlich, entschuldige, ist mir gerade erst aufgefallen.

Danke für den Reminder!

------------------
Freundliche Grüße,

Phoenix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Skizze skalieren: fummelig. Maßstabsparameter definieren und jedes Maß damit multiplizieren.
Bauteil skalieren: abgeleitete Komponente erstellen und im Dialog Skalierungsfaktor angeben.

------------------
Grüße von Harry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Harry,

Danke für die Antwort.
Könntest Du mir evtl. genau erklären, wie man da vorgeht (bin leicht grün hinter den Ohren)

Danke

------------------
Freundliche Grüße,

Phoenix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Phoenix,

also, genauer gehts doch eigentlich nicht:

Zitat:

---

Original erstellt von Harry G.:
... Maßstabsparameter definieren und jedes Maß damit multiplizieren.

---

Erstelle also einen benutzerdefinierten Parameter, der den Maßstab definiert und multipliziere damit jeden weiteren Parameter der Skizze(n). Einfach mal an einem simplen Beispiel testen.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Harry G.:
Skizze skalieren: fummelig...

---

Dafür gibts doch in der Skizzenumgebung einen eigenen Befehl.
Ist aber nur geringfügig weniger fummelig.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wieder so ein eingeschlichener AutoCAD-Befehl...
Klappt ganz gut innerhalb einer Skizze (was noch nichts über den praktischen Nutzwert aussagt).

------------------
Grüße von Harry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn man immer nativ innerhalb IV arbeitet, und da auch noch immer, selber modellierend, eine geradlinige Vorgangsweise einhält, wird man den Befehl kaum je brauchen.
Wenn man zwischen verschiedenen CADs hin und herspringt, desöfteren Alt- und Uraltbestand rauskramt und mit Importen zu tun hat die tlw. nur 2D sind, ist man manchmal recht dankbar dafür.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Leo Laimer:
Ist aber nur geringfügig weniger fummelig.

---

Wenn man freihändig skalieren will, ja.
Wenn man den exakten Skalierfaktor kennt und im Dilaog eingibt, problemlos.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Fummelig weil:
- Manchmal, vielleicht wenn man den projizierten Ursprung als zukünftigen Skalierungszentrumspunkt mitgewählt hat (passiert beim drüber-Kreuzen allzuleicht) kommt man im Dialog einfach nicht weiter.
- Wenn man bereits vorgewählt hat und dann den Befehl aufruft, springt der Dialog trotzdem nicht automatisch auf die Auswahl des Basispunktes (Eine Unerogonomie-Lästigkeit die sich durch weite Teile des IV zieht).
- Wenn man alles glücklich gewählt und den Skalierungsfaktor eingegeben hat, und man glaubt, jetzt "Fertig" zu sein, hat übersehen dass er zuerst "Anwenden" muss. Ganz im Sinne von Single Day Productivity (man hat ja einen ganzen Tag Zeit, so ein feature auszuprobieren).
- Wenn man alles glücklich gewählt und den Skalierungsfaktor eingegeben hat, und man glaubt, per altüblichem RMB-Menü-->Weiter weiter zu kommen, sitzt, perdautz, wieder eingangs da, ohne dass irgendwas skaliert wäre.

Also ja, es funktioniert, aber wenn man's selten braucht (was typisch für dieses Feature sein dürfte) muss ich bei jeder Anwendung ein paarmal rumprobieren bis es endlich klappt.

Dass das Skalier-Feature von ACAD -zig weitere Optionen und Möglichkeiten kennt, die allesamt aus dem Praxisbedarf entsprungen sind, ist dann auch schon egal.
IV ist eben bei Weitem nicht AutoCAD.

------------------
mfg - Leo
