Hallo Leute,
ich habe folgendes Problem:
ich möchte eine Welle bemaßen, die ich mit dem Wellengenerator erstellt habe. Sie enthält ein 2kant Profil, das ich gerne geschnitten darstellen möchte, Inventor lässt mich aber leider nicht. Er schneidet immer alles auf und nicht nur mein 2kant profil -.-
die Gewinde werden komischerweise in den 2d Zeichnungen auch nicht dargestellt. Gibt es da irgendwelche bekannten Probleme mit dem Wellengenrator in 2d Zeichnungen?

Vielen Dank für Antworten
LG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich reibe mir verwundert die Augen. Was ist ein "2kant profil"? Kannst Du die Datei(en) mal hochladen?

Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

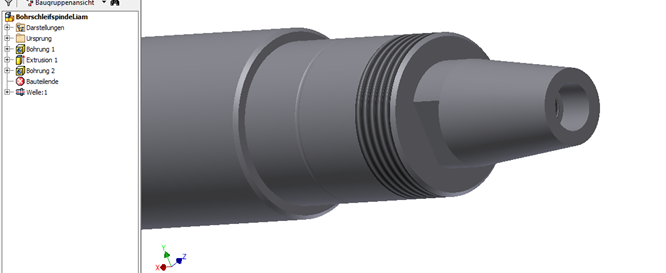

So schauts 3dimensional aus. Oder willst du die .iam Datei?
Danke schon mal!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nun ja, nachdem ich Dein Bild gesehen habe braucht's die .iam nicht mehr unbedingt. Bei mir ist das 'ne Schlüsselfläche und kein 2kant Profil, aber wir stammen vielleicht aus verschiedenen Gegenden ;-)).
Dein Problem vermute ich darin, daß die Schnittebene vermutlich um 90° gedreht werden müßte. Aber ohne .iam, .idw und allem was dazugehört ist das nur ein Schuß ins Blaue.
Und die Darstellung von Gewinde muß extra aktiviert werden (ist wohl standardmäßig ausgeschaltet).

Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin niko91,

zum Wellengenerator kann ich nichts sagen.
Mit meinem IV 2012 einfach gezeichnet war es kein Problem Dein Problem zu meistern - siehe Anlage...
Sollte IMHO mit dem 2013Ner auf diese Weise auch kein Problem sein(!).

@ Spezies
Eine erweiterte Frage an unsere (meine) Spezies: Was soll der Wellengenerator eigentlich mehr bringen als der/die Grundinventor?

@ niko91
Mal so ein' am Rande, wo lernst Du den Zeichnen?
Ein alter Spruch der (richtigen) technischen Zeichner/Techniker/Ingenieure: Am Anfang war die Mittellinie!

------------------
In diesem Sinne wünsche ich allen, weiterhin effektives Schaffen
----------------
Manfred Gündchen
www.guendchen.com

[Diese Nachricht wurde von Manfred Gündchen am 03. Nov. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@jupa: das mit dem gewinde funktioniert aber komischerweise wenn ich eine welle ohne wellengenerator zeichne. aber das mit dem um 90° verdrehen probiere ich jetzt mal aus, danke!

@Manfred Gündchen: hm, ich dachte mir es würde mit dem generator vielleicht einfacher sein. und ja, mittellinie fehlt noch, aber die zeichnung is soweiso keineswegs fertig. und zum thema wo haben ich zeichnen gelernt kann ich nur sagen: ich bin gerade dabei es zu lernen, bin nämlich erst seit anfang september student =)
sorry, aber was bedeutet IMHO?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von niko91:

sorry, aber was bedeutet IMHO?

---

heute mal (weil Wochenende ist):
IMHO =  meiner Meinung nach

ansonsten hilft googeln

Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von niko91:

ich dachte mir es würde mit dem generator vielleicht einfacher sein.

---

Wenn Du mal bißchen hier im Forum rumstöberst wilst Du feststellen, daß von den Profis keiner (kaum einer?) dieses "Spielzeug" benutzt.
Aber mal damit seine eigenen Erfahrungen sammeln kann nix schaden.

So long

Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

okay, danke.
ich werde jetzt die welle einfach ohne den generator zeichnen, bereitet hoffentlich weniger probleme.
2 kleine fragen habe ich noch:
1. wie kann ich einen kegel in 2d bemaßen? also mit diesem kegelsymbol und kegelverjüngungsverhältnis?
2. kann man mehrere gleich fasen zusammenfassend bemaßen oder muss man das für jede einzeln tun?
danke danke.
