Autor	Thema: Schnittverlauf aus IAM in IDW übernehmen (2250 mal gelesen)
Jörg2 Mitglied Beiträge: 509 Registriert: 20.02.2007	erstellt am: 27. Aug. 2012 15:15 <-- editieren / zitieren --> Unities abgeben: Hab vergessen wie das geht. Hat einer einen Tipp, wie das geht bzw. wo das beschrieben steht? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
Leo Laimer Moderator CAD-Dienstleister Beiträge: 26123 Registriert: 24.11.2002 IV bis 2019	erstellt am: 27. Aug. 2012 15:27 <-- editieren / zitieren --> Unities abgeben: Nur für Jörg2 Vergiss es - es geht nicht. Das war vll mal ganz früher im MDT, aber nicht im IV. "Schnitt" in der IAM ist eine reine Grafikangelegenheit. ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
lbcad Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau und CAD-Trainer Beiträge: 3835 Registriert: 15.02.2001 DELL Precision 7520 Win10Pro-64 Inventor mit Vault Professional 2024 --------------------- Während man es aufschiebt, verrinnt das Leben. Lucius Annaeus Seneca (ca. 4 v. Chr - 65 n. Chr.)	erstellt am: 28. Aug. 2012 08:13 <-- editieren / zitieren --> Unities abgeben: Nur für Jörg2 Hallo Jörg, es geht so: In der Baugruppe erstellst Du eine Skizze, die den Schnittverlauf kennzeichnet. In der Zeichnung benötigst Du eine Ansicht, die parallel zu dieser Skizze ist. Im Browsereintrag dieser Ansicht findest Du die Baugruppe. RMB Modellskizzen abrufen. Dann siehst Du die Skizze mit dem Schnittverlauf. Im Browser auf diese Skizze RMB "Schnittansicht erstellen". HTH ------------------ Gruß Lothar Boekels ----------------------------------------------------- Wir unterstützen die Arbeit der - Rettungshundestaffel des DRK in Viersen Das könnt Ihr auch tun. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
Jörg2 Mitglied Beiträge: 509 Registriert: 20.02.2007	erstellt am: 28. Aug. 2012 09:39 <-- editieren / zitieren --> Unities abgeben: Danke für die Hinweise. Leider führt die beschriebene Vorgehensweise nicht zu dem von mir angestrebten Ergebnis. Wie ich letztendlich hin will ist so etwas: http://www.3d-grafik.biz/slideshow/060111_muffe_004.jpg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
rkauskh Moderator Dipl.-Ing. (FH) Versorgungstechnik Beiträge: 2617 Registriert: 15.11.2006 Windows 10 x64, AIP 2020-2025	erstellt am: 28. Aug. 2012 10:25 <-- editieren / zitieren --> Unities abgeben: Nur für Jörg2 Hallo Für so ein Demoobjekt würde ich den Schnitt im 3D als Bearbeitung machen. Dann stimmt die Darstellung in der IDW automatisch. Notfalls eine abgeleitete Komponente erstellen und dort den "Ausbruch" modellieren. ------------------ MfG Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
medve Mitglied Beiträge: 66 Registriert: 14.09.2007	erstellt am: 28. Aug. 2012 10:33 <-- editieren / zitieren --> Unities abgeben: Nur für Jörg2 Hallo, 1. In der BG den Schnitt erstellen. 2. iAssembly erstellen, mit und ohne Schnitt. 3. Einfügen in IDW, Modellzustand, iAssembly-Variante, mit Schnitt (bzw. ohne Schnitt). Medve ------------------ NX 8.0.0.25 Inventor 2013 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
Leo Laimer Moderator CAD-Dienstleister Beiträge: 26123 Registriert: 24.11.2002 IV bis 2019	erstellt am: 28. Aug. 2012 11:30 <-- editieren / zitieren --> Unities abgeben: Nur für Jörg2 Zitat: Original erstellt von lbcad: ...In der Baugruppe erstellst Du eine Skizze, die den Schnittverlauf kennzeichnet. ... RMB Modellskizzen abrufen... Ahja richtig, das geht im IV. ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

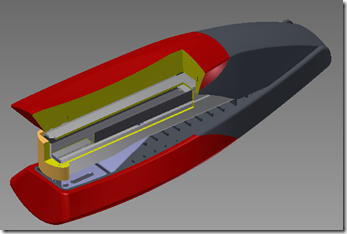

invhp Ehrenmitglied V.I.P. h.c. MB Techniker, AE, WKZmacher Beiträge: 5552 Registriert: 16.05.2002 (fast) alles, was Autodesk im Mechanikbereich anbietet ;)	erstellt am: 28. Aug. 2012 14:01 <-- editieren / zitieren --> Unities abgeben: Nur für Jörg2 Hab ich so gemacht: Baugruppe teilweise aufgeschnitten darstellen ------------------ Grüsse Jürgen Inventor FAQ Inventor eBook 1577 Seiten www.dressler.biz Autodesk Inventor Certified Expert Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
Jörg2 Mitglied Beiträge: 509 Registriert: 20.02.2007	erstellt am: 28. Aug. 2012 15:02 <-- editieren / zitieren --> Unities abgeben: Danke für die Anleitung Jürgen. Also als Bearbeitung ausschneiden, wie von rkauskh geschildert! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
