HAHN.DXF

Hallo Freunde,

ich wollte eine .dxf Vorlage in Inventor2013 importieren (mein letzter Inventor Stand war Inventor 5 aus Schulzeiten...)
Wenn ich die im Anhang befindliche .dxf Datei importieren möchte, bekomme ich nur eine leere Seite :-(

Ich gehe über "Öffnen" - wähle die .dxf Datei aus - anschließend kommt der Dateiassistent - "Weiter" - "Importvorschau" wird nichts angezeigt

Welche Einstellungen sind bei mir noch falsch? Ich weiß, dass die Vorlage sehr groß ist (gezeichnet - nicht MB-technisch)

Für Hilfestellungen welche Einstellungen ich machen muss, bzw. welcher Haken bei mir nicht gesetzt ist, damit ich solche Dateien einfach und ohne Probleme importieren kann wäre ich sehr dankbar.

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Was willst Du erreichen?
Ein Modell draus machen?
Dann musst Du eine neue IPT starten, eine Skizze anlegen und in die Skizze die DXF reinholen.
Klappt einwandfrei.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

DXFImport-Hahn.jpg Hahn-IV2013.ipt

Als was soll die DXF Zeichnung denn importiert werden - Bauteilskizze?
Dann zuerst mal von Layout auf Modell umschalten und den Hahn durch Doppelklick mit den Mausrad in der Importvorschau heranzoomen.
Dann Skizze als Drähte in 2D-Bauteilskizze in Millimetern mit Endpunktabhängigkeiten importieren.

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

InventorImportvorschau.gif InventorImportoptionen.gif

Danke für die sehr schnellen Antworten.

Ein Modell (3D) möchte ich nicht daraus machen. Ich möchte die Datei überprüfen (ob alle Linien geschlossen sind etc.) und evtl ein wenig bereinigen damit ich diese an meine CNC übertragen kann.

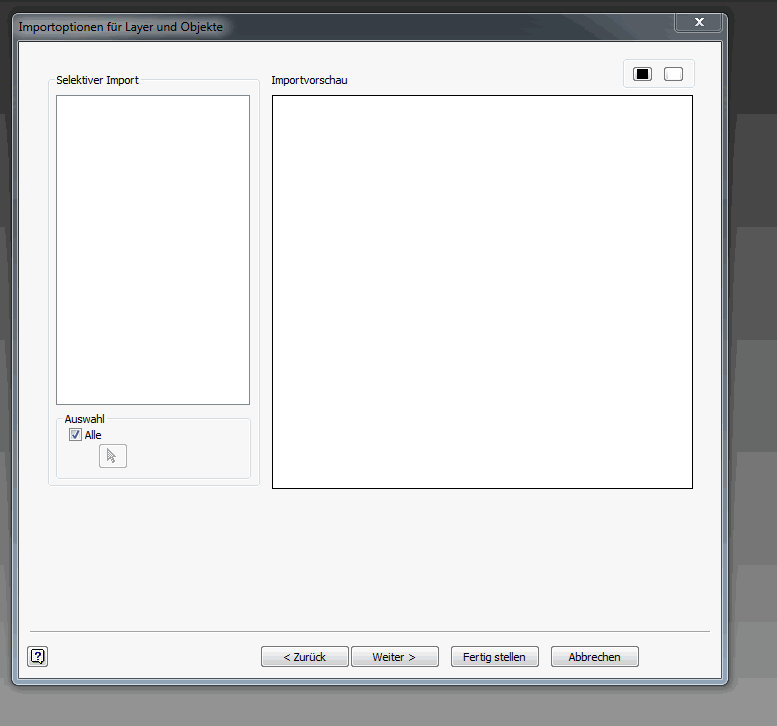

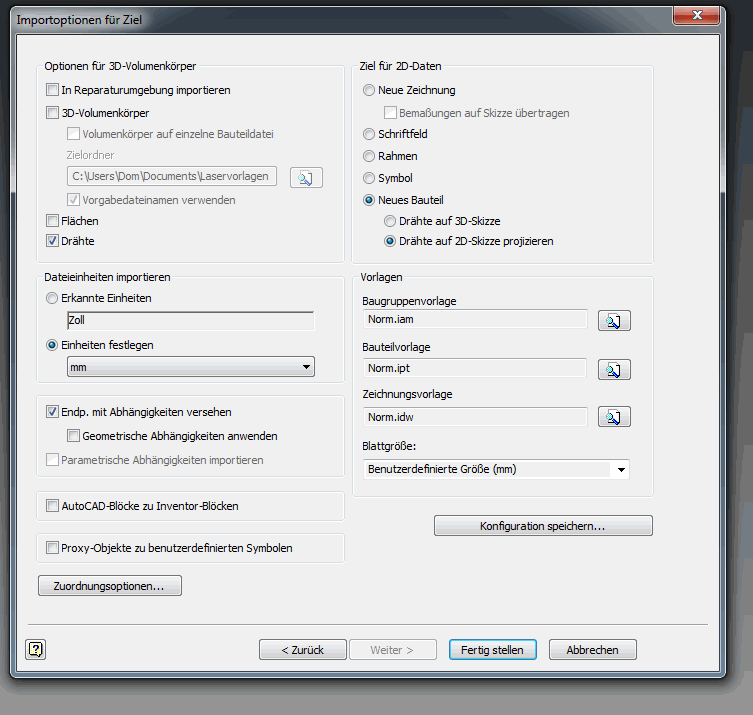

Wenn ich es importiere (siehe Bilder) öffnet sich eine neue Zeichnung und es erscheint nur ein kleiner gelber Punkt (da ist mit Zoomen nicht viel drin...)

EDIT: den Wechsel zwischen Model und Layer finde ich nicht mehr (gestern war er noch da - aber wer weiß, was der DAU vor dem PC verstellt hat...    )
Problem durch Programmneustart erledigt :-)

Wenn ich z.B. ein rechteckiges Modell besitze, kann ich da auch die Maße überprüfen und evtl. korrigieren? Bzw. kann ich die Vorlage auf eine bestimmte Größe minimieren (z.B. 70x90mm - natürlich Seitenverhältnisse immer gleich)

[Diese Nachricht wurde von Estadio am 26. Aug. 2012 editiert.]

[Diese Nachricht wurde von Estadio am 26. Aug. 2012 editiert.]

[Diese Nachricht wurde von Estadio am 26. Aug. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wieso nimmst du dafür nicht AutoCAD?

------------------
Grüsse
Jürgen
Inventor FAQ
Inventor eBook 1577 Seiten
www.dressler.biz
Autodesk Inventor Certified Expert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Weil ich es nicht habe?!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn die Arbeit rein innerhalb 2D bleiben soll, bist Du mit AutoCAD wesentlich besser dran.
Jeder der IV hat, hat auch AutoCAD!
Mit grosser Wahrscheinlichkeit ist es auch auf dem Rechner installiert (man müste es bei der Installation ja separat abwählen).

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kommt auch drauf an, wie die DXF entstanden ist, kann also durchaus sein, daß man mit PEDIT von AutoCAD nicht so ganz glücklich wird.

Evtl. das hier:

http://www.dxfmagic.de/

30-Tage-Testversion.

------------------
-

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Beim Überprüfen Deines Gockels habe ich festgestellt, daß viele der Linien-/Bogenendpunkte nicht sauber aufeinander liegen. Abstände bewegen sich im Bereich um 0,0000005. Ob Deine CNC das "schluckt" mußt Du selber wissen. Falls nicht ist Inventor ohnehin nicht das geeignetste Werkzeug, um die Kontur zu bereinigen (unabhängig davon ob bei Dir das Einlesen der Daten überhaupt funktioniert).
Bei knapp 1700 Linien- und Bogensegmenten kann das eine schöne Aufgabe für den Praktikanten werden ;-). Vielleicht ist es zweckmäßiger, die Kontur mit einem Werkzeug Deiner Wahl (dann aber mit weniger "Stützpunkten") neu zu erstellen.

Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

HAHN-pa.dxf Hahn-pa.ipt

Habe nun doch selbst (ohne Praktikanten) versucht, in AutoCAD durch eine Kombination von Pedit, Umgrenzung, GSchraff und Schieben mit vertretbarem Aufwand sauber geschlossene Konturen zu erzeugen. Das Ergebnis stelle ich mal sowohl als dxf-Datei als auch ein daraus erzeugtes Inventor-Modell rein.
Die Originaldaten habe ich dabei weitestgehend beibehalten, muß aber nochmals betonen, daß Linien- und Bogensegmente mit Längen unter 0.5 oder 1 (über die Grenze könnte man diskutieren) wenig sinnvoll sind und gewiß ohne Qualitätseinbuße durch längere Objekte ersetzt werden sollten.

Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ich wüsste nicht, dass ich AutoCAD habe...
Mir würde meine alte Inventor5 Version ausreichen, da bin ich super damit klar gekommen (für das wozu ich es benötigt habe)

@Jürgen: Danke für dein Bemühen, werde mir das Tierchen mal ansehen :-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Estadio,

ob Du diese aktuelle Aufgabe mit Inventor 5 problemlos würdest lösen können wage ich zu bezweifeln. Das Problem besteht darin, daß die Koordinatenwerte in Deiner dxf-Datei auf 6 Nachkommastellen beschnitten (gerundet) sind, vermutlich verursacht durch das dxf-erzeugende Programm. Inventor hingegen arbeitet mit 15-16 signifikanten Stellen. Dadurch entstehen für Inventor zwangsläufig scheinbare Ungenauigkeiten, wenn der Start-/Endpunkt eines Bogens aus den Informationen Mittelpunkt, Radius und Start-/Endwinkel berechnet wird. Das "trifft" dann eben nicht mit 16-stelliger Genauigkeit den Endpunkt der benachbarten Linie bzw des benachbarten Bogens. Die Folge: Inventor erkennt keine geschlossene Kontur und es muß viel manuell nachgebessert werden. AutoCAD hat übrigens die gleichen Probleme (arbeitet auch mit 16-stelliger Genauigkeit), dort ist die Korrektur allerdings mit vertretbarem Aufwand zu erledigen.

Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,
16 Nachkommastellen... Soweit ich mich noch erinnern kann akzeptierten CNC-Steuerungen (darum gehtŽs dem Thread-Ersteller nämlich) vor 10 Jahren 0,003mm... Ob man hier nicht mit Kanonen auf Spatzen schießt?

------------------
mfg,
Andi
---------------------------------------------------
...und aus dem Chaos sprach eine Stimme zu mir: Lächle und sei froh, es könnte schlimmer kommen! Ich lächelte und war froh - und es kam schlimmer!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Weiter oben habe ich auch schon darauf hingewiesen, daß zu prüfen wäre, ob die Differenzen für die CNC-Steuerung überhaupt relevant sind. Der OP wollte ausdrücklich mit Inventormitteln prüfen (das war wohl die Ausgangsfrage), ob die Kontur geschlossen ist. Und für Inventor wird so eine 6-Nachkommastellen-Kontur vermutlich nicht als geschlossen erkannt, für die CNC könnte die Kontur durchaus ok sein.
