Moin zusammen,

in früheren Versionen von Inventor konnte man beim Bearbeiten eines Teiles in der iam den Visuellen Stil so einstellen, dass wirklich alle unsichtbaren Linien angezeigt wurden.
Das bekomme ich jetzt nicht mehr hin. Es werden nur noch die verdeckten Kanten der angrenzenden Flächen gezeigt.
Das ist auch nur so wenn ich gerade in der Bearbeitung des Teiles bin und z.B. eine Skizze für Bohrungen erstelle.

Ich komm noch aus der 2D Welt, da hab ich gerne mit dem Röntgenblick auf einmal alles gesehen.

Kann man das so einstellen dass wirklich alles gezeigt wird beim Skizzieren?

------------------
Gruß Frovo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die alten Grafikmodi (schattiert usw.) gibts ja im IV 2012 nach wie vor, und stellt sich IV bei der Installation selbsttätig ein, wenn er eine ältere Grafikkarte erkennt (vermute ich halt).
Aber ehrlich, der Drahtgittermodus oder gar schattiert mit verdeckten Kanten ist grad bei Modellen jenseits von "Arbor Press"-level ziemlich unbrauchbar bis geradezu kriminell (auch was die Performance betrifft).

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Eben nicht,

der Drahtgittermodus ist verändert worden. Oder es gibt da einen Knopf den ich noch nicht gefunden habe.

Bei großen verketteten Anlagen mit einer durchgehenden Basis ist es wirklich sinnvoll.
Auch Fehler lassen sich so besser erkennen. Ich bin da noch altmodisch, bei mir müssen da immer Runde Maße verwendet werden. Zahlen wie 1,75 gehen mir schon schwer über die Tatatur. Eine Abmahnung gibt es bei 1,7324 . Ich kann auch mit dem "Röntgenblick" ganz schnell Fehler finden.

Das ist zwar wie ein Strickmuster aber effektiv.

------------------
Gruß Frovo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von frovo:
...der Drahtgittermodus
...
Bei großen verketteten Anlagen mit einer durchgehenden Basis ist es wirklich sinnvoll...

---

Ich war selber ein Drahtgitter-Fan aus der MDT-Zeit und trauere dem sehr nach. Dank DisplayList und REGEN war das super performant (ein Mehrfaches schneller als schattiert) und ultra präzise.
Der Drahtgittermodus im IV ist dank (früher) OpenGL und neuerdings D3D nur ein schwacher Abklatsch, eher eine Verhöhnung oder ein Augenverwirrender Unsinn.
Wenn eine Bohrung in der Drahtgitter-Draufsicht an einem Ende 5-eckig, am anderen Ende 6-eckig tesseliert wird sieht man visuell Murks der im Modell nicht vorhanden ist, bzw. übersieht Murks weil man es für Grafikfehler halten mag.
Nein, das ist IMHO absolut unbrauchbar.

Wenn ich mich nicht alles täuscht, gibts im IV 2012 genau dieselben Anzeigeeinstellungen wie im IV 2010, nur einen Knopf tiefer versteckt in der Dialogbox.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich musste das nie einstellen. Deshalb weiss ich auch nicht wo ich da suchen muss.

Wo ist da ein Knopf? in welcher Dialogbox?

------------------
Gruß Frovo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Extras/Anwendungsoptionen/Anzeige -->Einstellungen (gültig entweder für "Dokument" oder "Anwendung").
Wenn da an den Einstellungen die Abschwächung verdeckter Linien auf 100% steht, sind sie unsichtbar. Bei mir steht das auf 70%.
Unbrauchbar ist es trotzdem.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da ist unter Extras/Anwendungsoptionen/Anzeige ein Schalter unter Darstellung "Einstellungen..."
Da hinter ist eine Dialogbox mit nem Kästchen "Verdeckte Kanten gestrichelt anzeigen" und einem Prozenzwert "Abblendung verdeckter Kanten".

Ich ab den Wert auf 50% gestellt. Jetzt sehe ich die Kanten besser aber trotzdem fehlen die Kanten außerhalb der Skizze?!

Wo kann man das den einstellen?

------------------
Gruß Frovo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wo hast Du es früher eingestellt?

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Das ist es ja, ich hab es nie einstellen müssen.

Ich hab einen Sceenshot angehängt

------------------
Gruß Frovo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tut mir leid, anhand des screenshots kann ich keine Fernanalyse anstellen.
Was war denn früher eingestellt (früher, als alles gut war)?
Ist das so schwierig, die wahrscheinlich gleichwertigen, jedoch anders angeordneten Einstellungsmöglichkeiten zu vergleichen?

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

schaut doch mal in der MFL unter ANSICHT->Darstellung->Visueller Stil.
Da gibt es was mit Drahtkörper, Drahtkörper mit verdeckten Kanten, Drahtkörper nur mit sichtbaren Kanten.

Gruß
SKYSURFER

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von SKYSURFER:
in der MFL unter ANSICHT->Darstellung->Visueller Stil.  ... Drahtkörper mit verdeckten Kanten

---

Und das sieht bei mir noch genauso aus, wie eh und je, so what?

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von SKYSURFER:
..schaut doch mal in der MFL unter ANSICHT->Darstellung->Visueller Stil...

---

Ist m.E. bequemer in der Navigationsleiste erreichbar.

------------------
Grüße von Harry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Leo Laimer:

Ist das so schwierig, die wahrscheinlich gleichwertigen, jedoch anders angeordneten Einstellungsmöglichkeiten zu vergleichen?

---

Ja, weil ich das alte Programm icht installiert habe. Außerdem müsste das doch eigendlich ganz einfach abzustellen sein oder nicht?

Außerdem ist die Einstellerei bei der DIVA unterirdischer Spagetti Pop Up Kram mit Roboterübersetzung.

Meine Frage ist ganz einfach: Kann man die DIVA so einstellen dass bei Erstellung einer Skizze auf einem Bauteil nicht die ganze Maschine ausgeblendet wird die größer als die Skizzenumgrenzung ist?

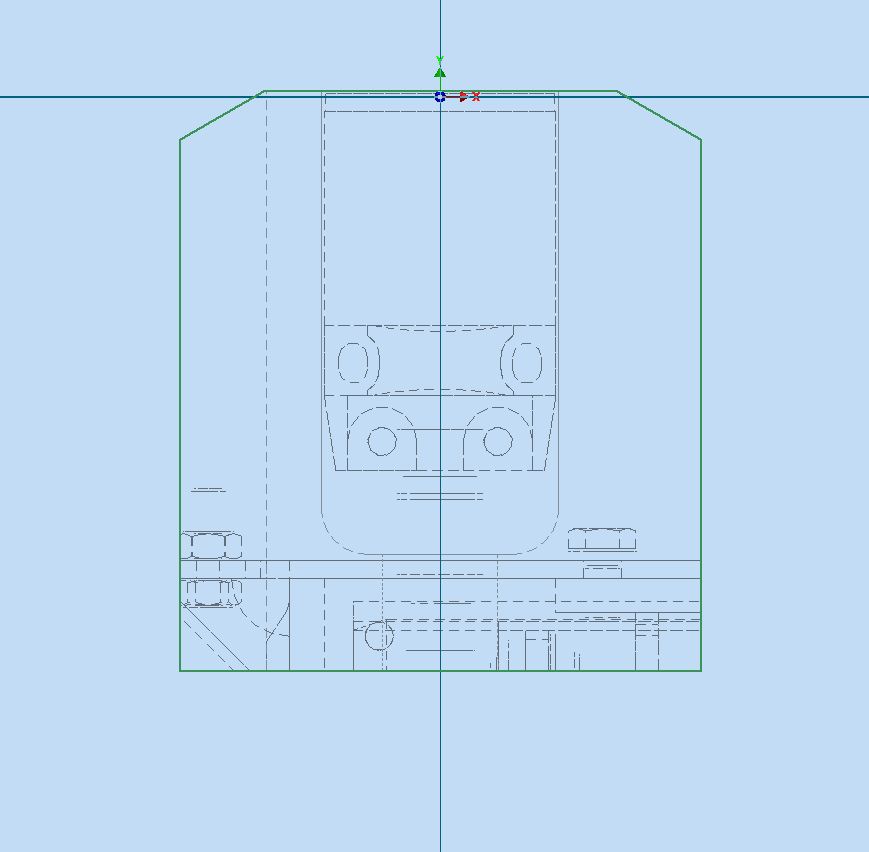

In dem Beispiel ist die Skizze auf ein Bauteil gelegt und mit grünen Umgrenzungen versehen. Die Maschine hat aber noch viel mehr Körperkanten außerhalb der Skizzenumrisse. Es ist durchaus sinnvoll die zu sehen. Wenn ich z.B. ein Extrusion erstellen möchte, die größer ist als der grüne Rahmen, sehe ich nicht wohin ich das Teil zeichen muss.
Vermutlich liegt da ein Programmfehler vor. Es wäre sinnvoll gewesen den Teil des Modells zu ignorieren der außerhalb des Monitores liegt.

------------------
Gruß Frovo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aha, und jetzt stellen wir den Thread auf den Kopf, damit gleich beim Eingangsposting drinsteht worin das Problem genau besteht.

Nein, dazu kann ich mangels IV 2013 Installation leider nichts sagen.
Aber wenn Dir die Einstellerei bei IV so derartig auf die Nerven geht, wäre es empfehlenswert sich mal mit einem Händler zusammenzusetzen (und wenns ein Händler von der Konkurrenz ist).

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hab auch keinen 13er hier, aber ne Frage zur Eingrenzung: tritt das Ausblendenproblem nur im Skizzenmodus auf oder bereits beim Sprung in das Bauteil/UnterBG? Also wenn man das Bauteil zur Bearbeitung aktiviert, aber noch keine neu Skizze erzeugt hat...

Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Leo Laimer:
Aha, und jetzt stellen wir den Thread auf den Kopf, damit gleich beim Eingangsposting drinsteht worin das Problem genau besteht.

Nein, dazu kann ich mangels IV 2013 Installation leider nichts sagen.
Aber wenn Dir die Einstellerei bei IV so derartig auf die Nerven geht, wäre es empfehlenswert sich mal mit einem Händler zusammenzusetzen (und wenns ein Händler von der Konkurrenz ist).

---

Auf den Kopf stellen? Da oben steht das Problem beschrieben. Man muss es nur lesen.

Und warum IV 2013? Ich habe von früheren Versionen geschrieben. Also z. B. 2011 wie in Deiner Sysinfo. Man muss nur lesen.

------------------
Gruß Frovo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von El_Tazar:
Hab auch keinen 13er hier, aber ne Frage zur Eingrenzung: tritt das Ausblendenproblem nur im Skizzenmodus auf oder bereits beim Sprung in das Bauteil/UnterBG? Also wenn man das Bauteil zur Bearbeitung aktiviert, aber noch keine neu Skizze erzeugt hat...

Christian

---

Hallo Christian, Leo hat das 2013 in den Raum gestellt, ich hatte in früheren Versionen das Problem nicht also z.B. 2011.

Das Problem tritt auch auf wenn ich das Teil aktiviere, nicht nur ausschließlich bei der Skizze. Kann man da was dran stellen?

------------------
Gruß Frovo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


dann streich die 13...

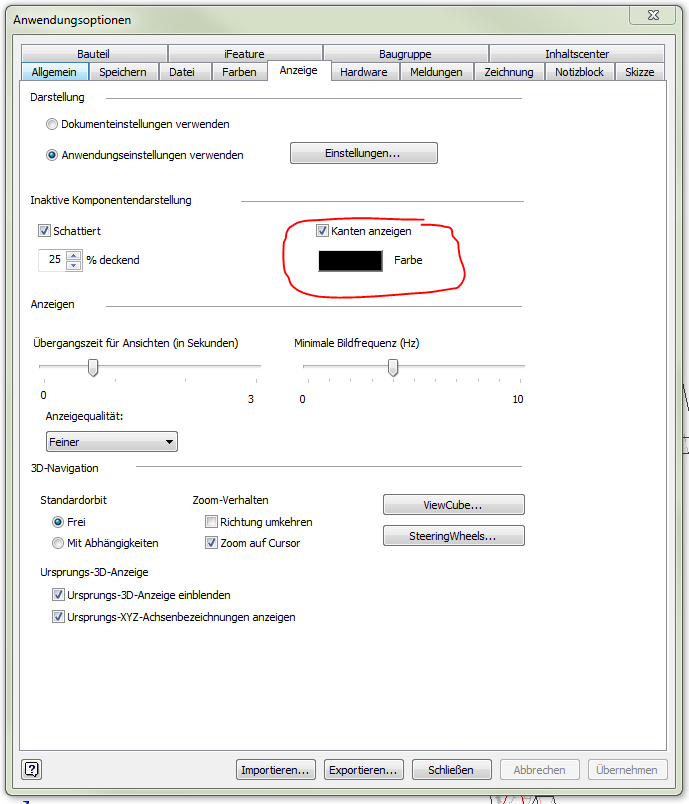

im 2011 gibts das rot eingerahmte Häckchen. Schon probiert?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja das ist es!

Danke!

------------------
Gruß Frovo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---
