Thema: Skizze in idw darstellen/abrufen (2456 mal gelesen)
|
Torsten B.
Mitglied
Ingenieur
   Beiträge: 249
Registriert: 10.11.2008
|
erstellt am: 31. Mai. 2012 14:36  <-- editieren / zitieren -->   Unities abgeben:

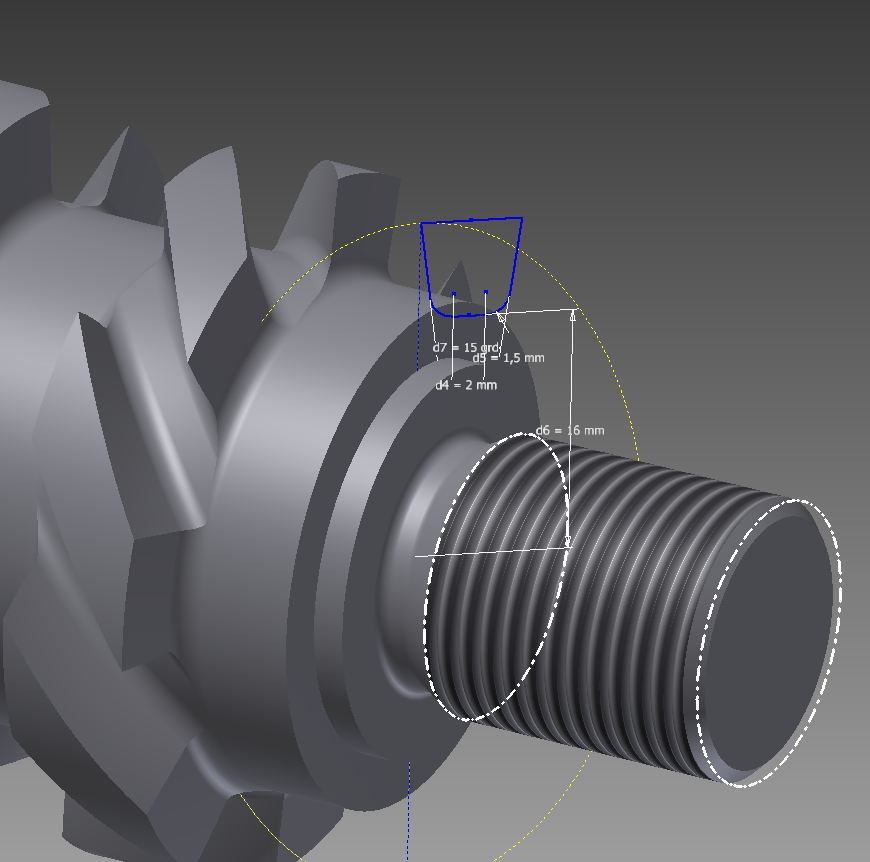

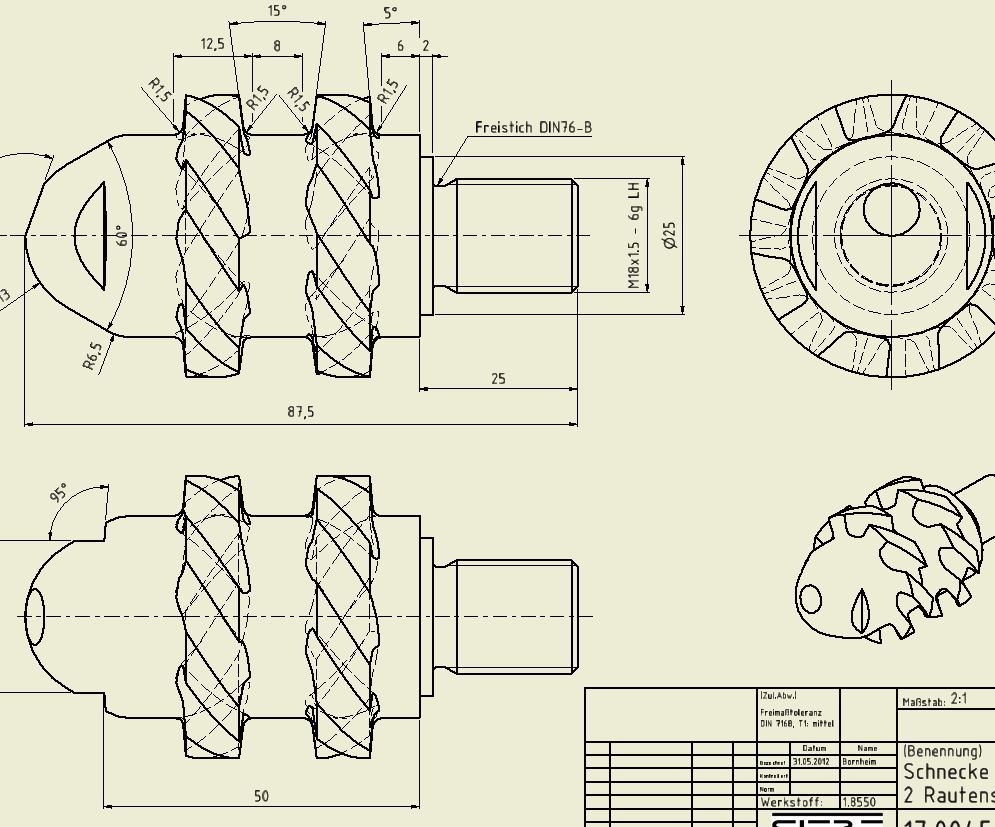

Hallo Allerseits, ich hab ein Bauteil welches ich in eine Zeichnung
ableiten muß.
Nun hätte ich gerne die markierte Skizze irgendwie
in der Zeichnungsableitung (einfach nur die Skizze)
aber natürlich flach als Detail,
alternativ könnte ich mir einen Entwurf zeichnen,
hätte dann aber gerne die Bemaßung der Skizze (im
Entwurf) mit den Parametern des Bauteils verknüpft.
Ich hoffe man versteht mich ?!?
Hat jemand dafür einen Lösungsansatz ? Danke und Gruß
Torsten ------------------
TB Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer
Beiträge: 9803
Registriert: 01.12.2003 AutoCAD 2.5 - 2025,
Inventor AIP 4-2025 Windows 11
i7, 96 GB, SSD, Quadro P2200
|
erstellt am: 31. Mai. 2012 14:42 <-- editieren / zitieren --> Unities abgeben: Nur für Torsten B.
|
Leo Laimer
Moderator
CAD-Dienstleister

Beiträge: 26123
Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 31. Mai. 2012 14:44 <-- editieren / zitieren --> Unities abgeben: Nur für Torsten B.
Hallo, Das sollte eigentlich rel. einfach sein:
Zeichnungsansicht erstellen in der die betr. Skizze genau flächig liegt, und dann in der Ansicht "abrufen" und sichtbar machen.
Ganz genau so mit einer speziell ausgerichteten Ansicht würde man es ja mit allen anderen Zeichnungsmethoden (2D, Zeichenbrett) auch machen. @Udo:
Wenn ich das richtig verstehe, liegt die Skizze rechwinkelig zum Sweepingpfad - so eine Asicht ist noch nicht auf dem gezeigten Blatt)
------------------
mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten B.
Mitglied
Ingenieur
Beiträge: 249
Registriert: 10.11.2008
|
erstellt am: 31. Mai. 2012 14:52 <-- editieren / zitieren --> Unities abgeben:
|
Leo Laimer
Moderator
CAD-Dienstleister
Beiträge: 26123
Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 31. Mai. 2012 14:57 <-- editieren / zitieren --> Unities abgeben: Nur für Torsten B.
Zumindest einer (von mehreren möglichen) Lösungsansatz: Im Dialog zum Erstellen der Zeichnungsansicht, in die Modellansichten wechseln, das Modell plan zur betr. Skizzenebene ausrichten, bestätigen, und Ansicht erstellen. ------------------
mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer
Beiträge: 9803
Registriert: 01.12.2003 AutoCAD 2.5 - 2025,
Inventor AIP 4-2025 Windows 11
i7, 96 GB, SSD, Quadro P2200
|
erstellt am: 31. Mai. 2012 14:58 <-- editieren / zitieren --> Unities abgeben: Nur für Torsten B.
a) Neue "Erstansicht" und dann unten rechts auf "Ansichtsausrichtung ändern" b) Im "Bauteilmodus" mit Befehl "Ausrichten nach/Ansichtsfläche" die Ausrichtung auf Skizze ausrichten, dann mit "Benutzerdef. Ansicht beenden" (grünes Häkchen) zurück zu Zeichnung. ------------------
