Thema: Fläche mit Struktur wölben ??? (4258 mal gelesen)
|
Andreas1985
Mitglied
Konstrukteur
   Beiträge: 7
Registriert: 23.05.2012
|
erstellt am: 23. Mai. 2012 09:09  <-- editieren / zitieren -->   Unities abgeben:
Moin Moin zusammen, ich hätte da mal ein Problem, wo ich leider momentan überhaupt nicht weiter komme. Ich möchte gerne diese Carbon-Optik  auf eine gewölbte Fläche von zB. einer Kugel mit großem Radius bringen. Dabei möchte ich allerdings kein Bild auf die gewölbte Fläche aufbringen. Ich hoffe, dass ihr mir dabei weiterhelfen könnt.
mfg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer
Moderator
CAD-Dienstleister

Beiträge: 26123
Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 23. Mai. 2012 09:21 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas1985
Hallo, Zunächst kein Problem:
Einen neuen Farbstil erstellen der die Oberfläche beinhaltet, und diesen Farbstil unter RMB/Eigenschaften der Modelloberfläche zuweisen.
Unschön wirds wenn die Modelloberfläche unstetig ist, also aus mehreren Flächen besteht, an den Flächengrenzen verspringt nämlich das Muster nach Gutdünken des Programmes.
Kann man ein bisserl abhelfen indem man den Farbstil zur Koordinatenrichtigen Darstellung zwingt - davon bei Bedarf später.
Es wird auch noch drauf ankommen welche IV-Version Du benutzt. ------------------
mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas1985
Mitglied
Konstrukteur
Beiträge: 7
Registriert: 23.05.2012
|
erstellt am: 23. Mai. 2012 10:28 <-- editieren / zitieren --> Unities abgeben:

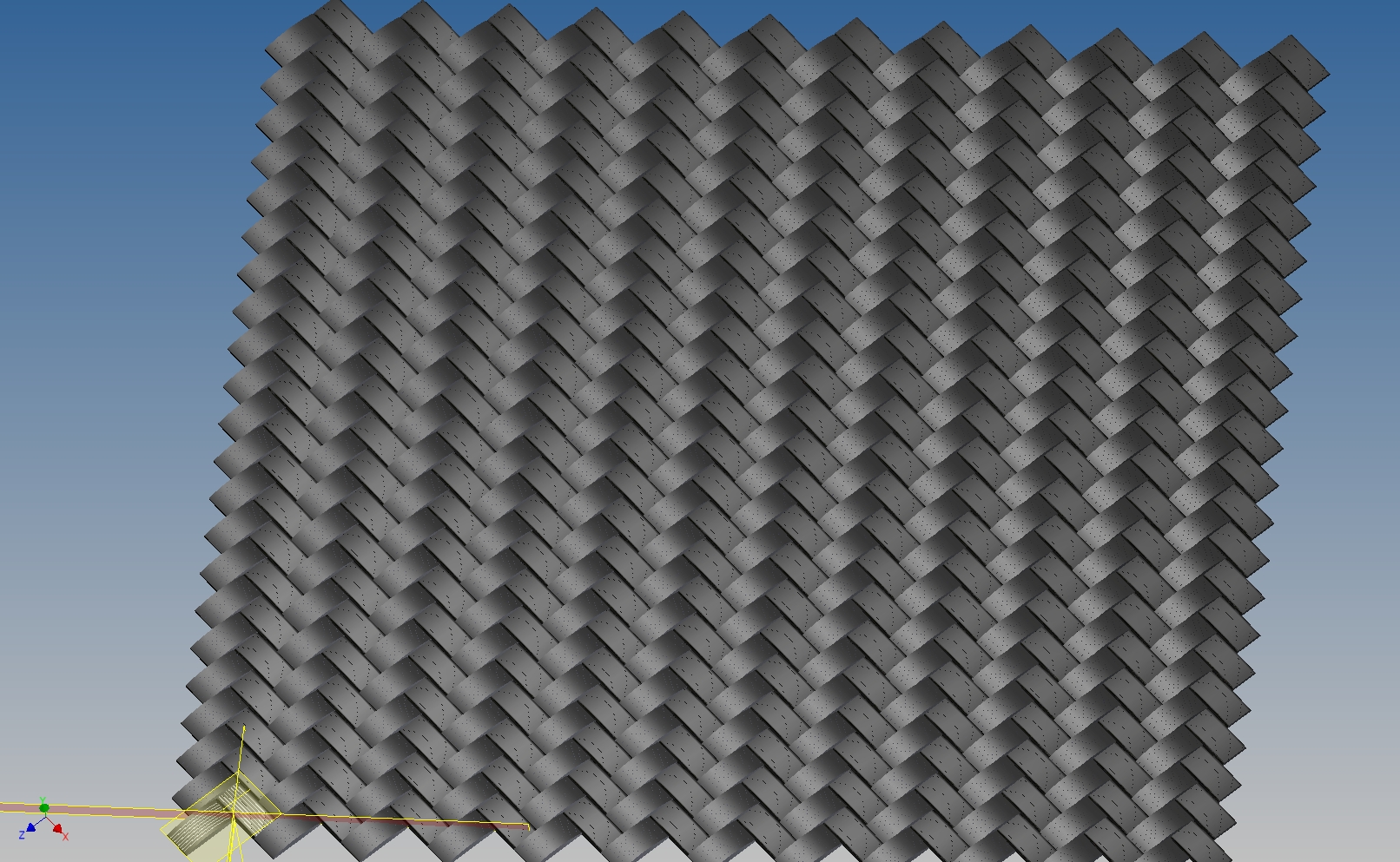

Also so ganz kann ich das jetzt nicht nachvollziehen. Es handelt sich bei dieser Carbon-Optik um eine .ipt, welche aus vielen einzelnen Fasern besteht. Ich habe dir die beiden Teile (Teller + die Optik) mal in meine Dropbox gelegt.
Vielleicht könntest du daran mal tüfteln und versuchen, diese Carbon-Optik auf den Teller drauf zu bekommen.
http://dl.dropbox.com/u/58554555/Carbon-Optik.zip Achso, ich benutze den Inventor 2012.
mfg Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer
Moderator
CAD-Dienstleister
Beiträge: 26123
Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 23. Mai. 2012 10:38 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas1985
Hallo, Da kann ich Dir leider nicht weiterhelfen.
Weder nutze ich irgendwelche fremden Datendienste, noch habe ich IV 2012 am Laufen.
Aber Du kannst die Datei direkt hier hochladen (Limits beachten).
Moment mal - Du wirst doch nicht etwa die einzelnen Carbonfasern modellieren? ------------------
mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
pepper4two
Mitglied
Beiträge: 1133
Registriert: 30.11.2003
|
erstellt am: 23. Mai. 2012 10:50 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas1985
|
Andreas1985
Mitglied
Konstrukteur
Beiträge: 7
Registriert: 23.05.2012
|
erstellt am: 23. Mai. 2012 10:55 <-- editieren / zitieren --> Unities abgeben:
.... doch  und genau das ist mein Problem. Wir sollen für einen Kunden versuchen diese Faser-Optik auf einen Artikel zu bringen. Leider haben wir in den vorhandenen Werkzeugen keine Möglichkeit Folien zu hinterspritzen, also versuchen wir es durch eine optische Täuschung. Meiner Meinung nach wird das nachher bei einem PE ehh aussehen wie sau, aber das ist egal. Es soll versucht werden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
pepper4two
Mitglied
Beiträge: 1133
Registriert: 30.11.2003 Dell Precision M6800; Intel® Core™ i7-4810MQ Prozessor; 32GB (4x8GB) HyperX HX316LS9IB/8 1600MHz DDR3L; AMD FirePro M6100 2GB GDDR5; UltraSharp FHD (1.920 × 1.080); Hybrid-SATA-Festplatte, 2,5 Zoll, 5oo GB, 6 Gbit/s, 8 GB Flash-Speicher; Spaca Mouse Pro Wireless; Cad Mouse; SWX 2013 SP5
|
erstellt am: 23. Mai. 2012 11:11 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas1985
Hallo Andreas, Spass beiseite, für ein Bildchen das dem Kunden zeigen soll wie es aussehen könnte kann man mit dem Inventor sicherlich etwas tricksen. Aber ob sich das ganze nachher auch so fertigen lassen wird das kann dir der Inventor nicht berechnen. Ich will mal versuchen dir schnell ein Beispiel zu erstellen wie man das "Bildchen" erstellen kann. Beste Grüße Matthias ------------------
Nihil Ex Nihilo Anbei ein Beispiel wie man es normalerweise Abbilden würde, aber wie Leo schon sagte, die Ausrichtung der Faser ist "unbestimmt". Wenn du zugriff auf die Inventor Suite hast dann ergeben sich natürlich weitere Möglichkeiten, ich denke das Showcase oder 3DS-Max da bessere Möglichkeiten bieten ein adäquates Abbbild zu erstellen. [Diese Nachricht wurde von pepper4two am 23. Mai. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas1985
Mitglied
Konstrukteur
Beiträge: 7
Registriert: 23.05.2012
|
erstellt am: 23. Mai. 2012 11:27 <-- editieren / zitieren --> Unities abgeben:
Nen Bildchen darauf legen kann ich auch  Wir haben schon mit unseren Werkzeugmachern gesprochen und die meinten, dass das schon machbar wäre.
Ich kann es mir zwar auch nicht vorstellen, aber nun gut....es soll versucht werden.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tommie84
Mitglied
Mechanische Konstruktion
Beiträge: 46
Registriert: 11.05.2009 Autodesk Inventor 2011 Prof.
Windows 7 Professional 64bit
auf Fujitsu PC
Intel Xeon E5540 @2,53Ghz
8GB RAM, NVIDIA Quadro FX 3800
|
erstellt am: 23. Mai. 2012 11:56 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas1985
Hi, also machbar ist das denke ich auf jeden Fall, und sollte auch gut aussehen.
Ich habe in meinem Seat Leon das komplette Armaturenbrett in Carbonfaser-Optik,
einfach nur durch die Oberflächenausbildung des Kunststoffes.
Ist also 3D-Struktur, keine Folie! :-) Die ham das wahrscheinlich mit ProE konstruiert...  Gruß tommy.
------------------
Gruß, tommy. - Wenn sich das Denken totgelaufen hat, ist der Mensch reif für die Erleuchtung. - Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas1985
Mitglied
Konstrukteur
Beiträge: 7
Registriert: 23.05.2012
|
erstellt am: 23. Mai. 2012 12:07 <-- editieren / zitieren --> Unities abgeben:
|
pepper4two
Mitglied
Beiträge: 1133
Registriert: 30.11.2003 Dell Precision M6800; Intel® Core™ i7-4810MQ Prozessor; 32GB (4x8GB) HyperX HX316LS9IB/8 1600MHz DDR3L; AMD FirePro M6100 2GB GDDR5; UltraSharp FHD (1.920 × 1.080); Hybrid-SATA-Festplatte, 2,5 Zoll, 5oo GB, 6 Gbit/s, 8 GB Flash-Speicher; Spaca Mouse Pro Wireless; Cad Mouse; SWX 2013 SP5
|
erstellt am: 23. Mai. 2012 12:38 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas1985
Hallo Tommie, ohne jetzt hier den Brandstifter zu geben (ProE vs. Inventor), ich bezweifele das irgendein Konstrukteur ernsthaft versucht die einzelnen Carbonfasern eines Prepregs zu modellieren, das macht keinerlei Sinn, weder wirtschaftlich noch aus Sicht der Konstruktion. Selbst die FEM-Berechnungen beruhen meines Wissens nicht auf solch detaillierten Modellen (ich lass mich allerdings gerne eines besseren belehren). Beste Grüße Matthias ------------------
Nihil Ex Nihilo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten B.
Mitglied
Ingenieur
Beiträge: 249
Registriert: 10.11.2008
|
erstellt am: 23. Mai. 2012 14:11 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas1985
Hallo allerseits, ich glaube mal das Andreas1985 einfach eine Oberflächen-
struktur als Volumenmodell möchte um bzw. damit ein
Rapid-prototyp Teil zu fertigen.
Ich bin zwar nicht der Spezialist in diese Richtung,
glaube aber das IV hier das Falsche Tool ist ? oder ?
Es gibt doch sicher zur Formenerstellung noch spezielle
Software oder ? Gruß Torsten ------------------
TB Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tommie84
Mitglied
Mechanische Konstruktion
Beiträge: 46
Registriert: 11.05.2009 Autodesk Inventor 2011 Prof.
Windows 7 Professional 64bit
auf Fujitsu PC
Intel Xeon E5540 @2,53Ghz
8GB RAM, NVIDIA Quadro FX 3800
|
erstellt am: 23. Mai. 2012 15:47 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas1985

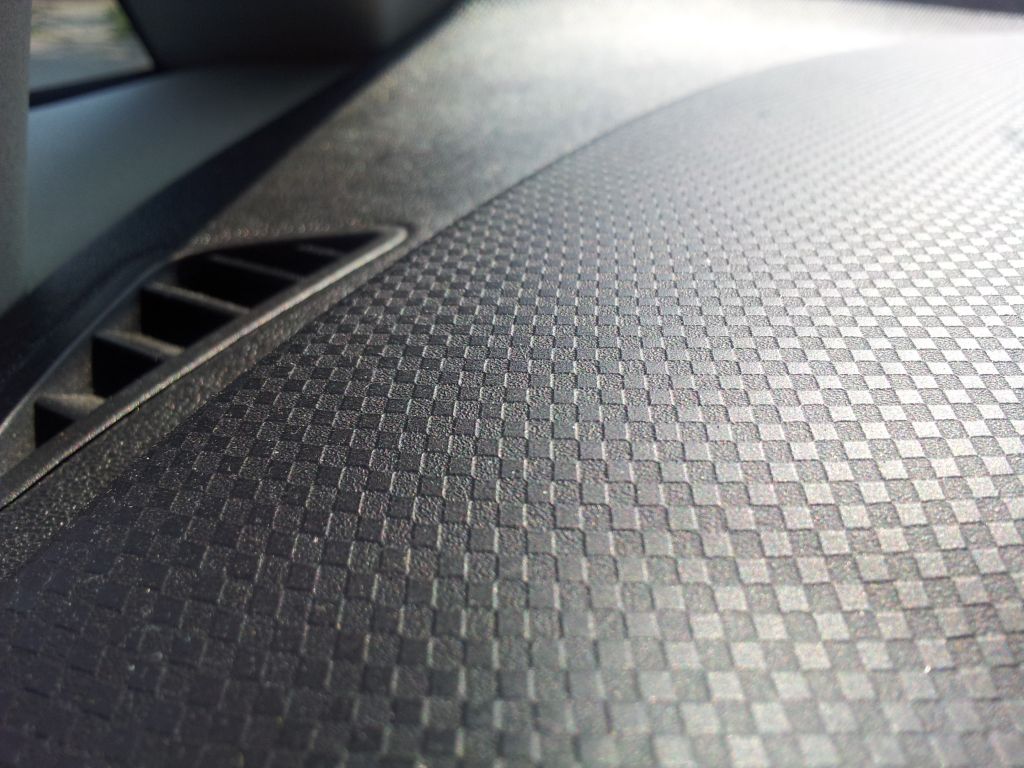

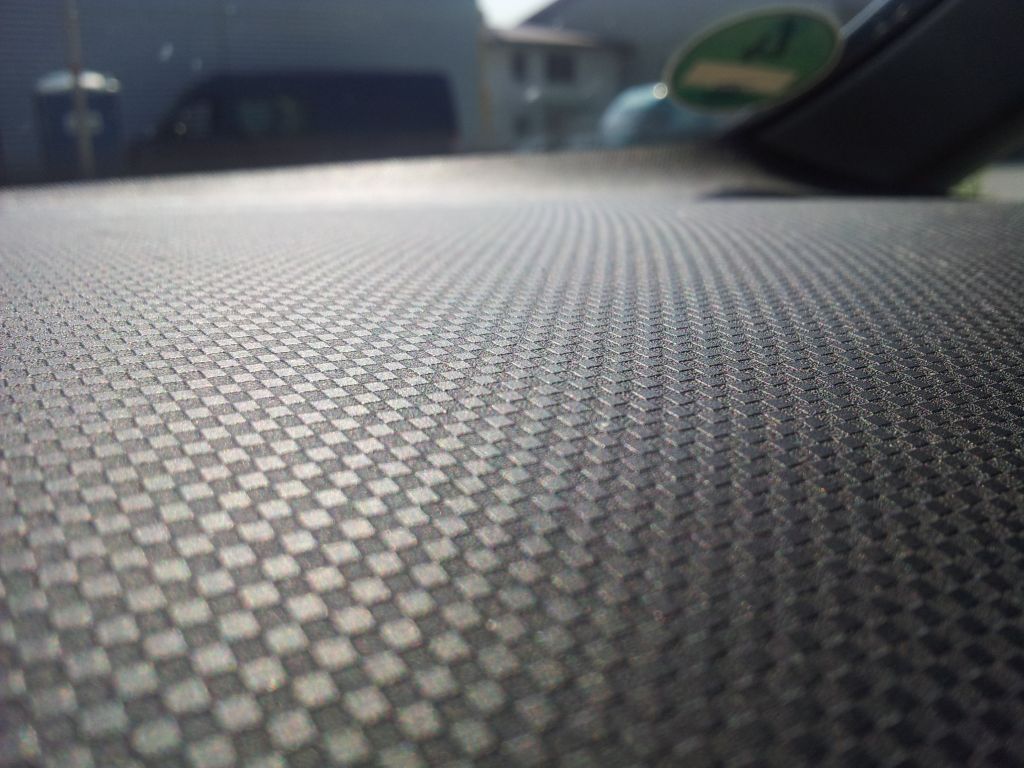

Hier bitte, die Bilder. Sind Nahaufnahmen, von weiter weg sieht das aus wie Carbon.
Ist auch einfacher zu fertigen als deine Variante, da die Fasern aus
Erhöhungen / Vertiefungen bestehen mit jeweils unterschiedlicher
feiner / grober Oberfläche anstatt die Fasern an sich auch noch
zu wölben... :-) Gruß tommy. ------------------
Gruß, tommy. - Wenn sich das Denken totgelaufen hat, ist der Mensch reif für die Erleuchtung. - Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas1985
Mitglied
Konstrukteur
Beiträge: 7
Registriert: 23.05.2012
|
erstellt am: 23. Mai. 2012 20:41 <-- editieren / zitieren --> Unities abgeben:
WOW.... das ist Super ! Dann hab ich ja doch noch Hoffnung, dass das auf dem Artikel den ich konstruiere was gibt. Danke dir vielmals Auch durch die verschiedene Oberflächenrauheit erhält man einen schönen Effekt. So hatten wir das auch vor Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
Andreas1985
Mitglied
Konstrukteur
Beiträge: 7
Registriert: 23.05.2012
|
erstellt am: 23. Mai. 2012 21:23 <-- editieren / zitieren --> Unities abgeben:
Ich hab 4 verschiedene Carbon-Optiken erstellt. Meinem Chef gefiel die ...und damit die komplizierteste leider am besten. Kästchen sind kein Problem. Die lassen sich einfach prägen. Das Problem ist die "Wölbung" in der "wWlbung". Ich kann das schon mit Inventor erstellen, allerdings brauche ich dafür locker 30-40 Stunden.......fragt besser nicht wie ich das jetzt mache  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
