hallo,
ich habe ein Problem. Und zwar möchte ich Nutmutter mit Sicherungsblech nach Norm in einer drw bei Inventor 2012 darstellen. Welche einstellungen muss ich an den Teilen vornehmen, nachdem ich sie aus dem Bibliotheksverzeichnis in die Baugruppe geholt habe?
danke für Antwort schon mal im Voraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen,

was passt denn nicht?

herzlich Sascha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi,

also ich hole die Teile aus dem Bib.Verzeichnis. Sicherungsblech, Nutmutter und Wellendichtring in die Baugruppe.

Danach erstelle eine Schnittansicht durch alle Teile in einer drw.
Aber keins der Teile wird geschnitten.

Zudem muss das Blech noch mit einer Lasche um die Nutmutter herum gebogen werden nach Norm.

Wie macht man das vernünftig mit Iv?
mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo cantstop

im Browser das element in der enstsprechenden Ansicht auswählen, rechte Maustaste, => Schnittbeteiligung

mfg demani

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von cantstop:
Aber keins der Teile wird geschnitten.

---

Uralter Hut   , der schon zig mal diskutiert und erklärt wurde.

Komponenten aus dem CC werden wie Schrauben und Bolzen behandelt und sind (alle) vorerst vom Schnitt ausgenommen.
Da ist halt minimaler Usereingriff erforderlich   .

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ok war mir klar dass im internet schon alles x mal diskutiert wurde, wie so eig jedes thema.
bin aber nich fündig geworden in den anderen Beiträgen.
wenns keine Umstände macht könntest du mir ja einfach kurz schreiben welche Kleinigkeit das ist.

grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wer lesen kann ist echt im Vorteil (auch wenn sich bei demani ein paar Tippfehler eingeschlichen haben).

Jürgen

[Diese Nachricht wurde von jupa am 30. Apr. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi,
also ich bin jetzt mit Rechtsklick auf die Schnittansicht gegangen, habe dann "Ansicht Bearbeiten" gewählt,
dann auf "Anzeigeoptionen" und bei "Schnitt-Normbauteile" "immer" ausgewählt. So hats mal geklappt.
Bei Schnittbeteilung ist bei mir iwie nichts passiert.

Hab jetzt trotzdem noch ne Frage. Wenn ich jetzt Sicherungsring mit Sicherungsblech zusammen zeichne, muss ich
eine Lasche um den Sicherungsring biegen. So ist es jedenfalls nach Norm. Weiß jmd da noch nen Rat?

grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cantstop:
bin aber nich fündig geworden in den anderen Beiträgen.
wenns keine Umstände macht könntest du mir ja einfach kurz schreiben welche Kleinigkeit das ist.

---

Wundert mich nicht, daß du nicht fündig geworden bist, liegt aber nicht an der Brettsuche  .
Der Tipp mit Suchbegriff Schnittbeteiligung war mehr als genug.
Die Studiosi heutzutage werden tatsächlich gerne unwirsch, wenn die Tauben ncht gebraten geflogen kommen, aber zack, zack.

BTW: der Weg, den du da gefunden zu haben meinst, ist die Sackgasse!

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

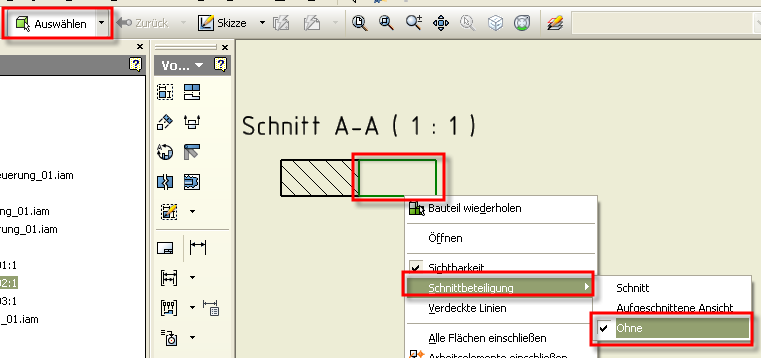

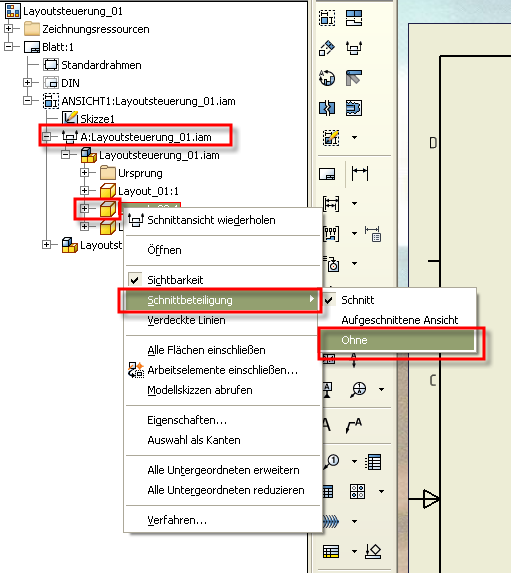

12_Schnittbeteiligung_1.png 12_Schnittbeteiligung_2.png

Leider leidet die Qualität der Brettsuche durch Inkompetenz und Ignoranz von Fragenden, weil sie dann auch die immer wiederkehrenden Fragen auswirft und die Lösung untergeht:

richtige Lösung:
Variante 1 : Komponente im Zeichnungsbrowser der Schnittansicht finden und mit RMK  die Schnittbeteiligung in diesem Schnitt akitivieren

Variante 2: Pickfilter auf Bauteilpriorität umschalten, die Komponente der Schnittansicht im Grafifenster markieren und ebenfalls per RMK die Schnittbeiteiligung wie gewünscht einstellen

Variante 3: Wenn die Komponente nicht in einem Bibliotheksordner abgelegt wurde.
Öffnen und in Extras/Dokumenteigenschaften die generelle Schnittbeteiligung dieser Komponente einstellen.
Das muß allerdings vor der Ansichtserstellung erfolgen, damit die Eigenschaften auf die Schnittansicht der Zeichnung angezogen werden kann.

Des Weiteren gibt es dazu Informationen im Lernprogramm zur Zeichnungsumgebung sowie unter der Inventor-Hilfe, die zwar gerne geschmäht wird, aber nur von denen die sie dummerweise ignorieren.

u.a. Treffer in Autodesk Wikihelp

[edit]
Im Anhang noch zwei Bilder
[/edit]
------------------
lg
Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... kann man immer öfter beobachten... Offene Foren werden mit dem Service eines Herstellers irgendwelcher Produkte verwechselt!

------------------
mfg,
Andi
---------------------------------------------------
...und aus dem Chaos sprach eine Stimme zu mir: Lächle und sei froh, es könnte schlimmer kommen! Ich lächelte und war froh - und es kam schlimmer!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hey,
ich danke für deine information.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von cantstop:
Zudem muss das Blech noch mit einer Lasche um die Nutmutter herum gebogen werden nach Norm.

---

Das ist die eine Sache. Dass man Bauteile zweckmäßigerweise im Einbauzustand modellliert, ist bei Autodesk noch nicht angekommen. Schließlich ist in einem CAD-Modell das Gewinde nur eine Andeutung und daher die Winkelstellung der Mutter völlig beliebig, so dass man ganz gemütlich immer den einen Lappen gegenüber der Nut eingeklappt darstellen könnte.

Die andere Sache ist der Vollquatsch, dass Inventor bzw. dessen Erzeuger meinen, Normteile würden nicht geschnitten dargestellt.

Ich weiß schon, warum ich nur selber erstellte Normteilmodelle verwende.

------------------
Roli
www.Das-Entwicklungsbuero.de

[Diese Nachricht wurde höchstwahrscheinlich nach ihrer Erstellung von Doc Snyder noch ein Mal editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
