Thema: Schnittpfeile in 2D-Ableitung unsichtbar machen (4684 mal gelesen)
|
freaky
Mitglied
Maschinenbautechniker
   Beiträge: 2
Registriert: 29.04.2012 Autodesk Inventor 2011 Professional
|
erstellt am: 29. Apr. 2012 11:20  <-- editieren / zitieren -->   Unities abgeben:
Hallo. Ich möchte mich kurz vorstellen: Ich heiße Stefan, bin 27 Jahre alt und beende am 14.06.2012 meine Ausbildung zum Maschinenbautechniker. In meinem Abschlussprojekt muss ich eine Drehkonstruktion konstruieren. Nun wollte ich für ein drehsymetrisches Bauteil, das ich in der Seitenansicht als Vollschnitt dargestellt habe, die Schnittpfeile in der Vorderansicht unsichtbar machen, sodass nur noch die Schnittlinie zu sehen ist. Allerdings kann ich unter "LAyer" nur die komplette Schnittlinie inklusive Schnittpfeile über die layerfunktion unsichtbar machen. Kann mir hier wer weiterhelfen? MfG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern
Beiträge: 11279
Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 29. Apr. 2012 11:53 <-- editieren / zitieren --> Unities abgeben: Nur für freaky
Pfeile alleine weg geht nicht. Entweder alles weg (Schnittanscht bearbeiten und "Definition in Erstansicht deaktivieren) oder nur den Buchstaben (ebendort und den Buchstaben durch ein Leerzeichen ersetzen). Wenn du alles wegmachst, kannst du auf die Erstansicht eine neue Skizze legen und eine fake-Schnittlinie malen, - ist allerdings Pfusch.  ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer
Beiträge: 9803
Registriert: 01.12.2003 AutoCAD 2.5 - 2025,
Inventor AIP 4-2025 Windows 11
i7, 96 GB, SSD, Quadro P2200
|
erstellt am: 29. Apr. 2012 11:57 <-- editieren / zitieren --> Unities abgeben: Nur für freaky

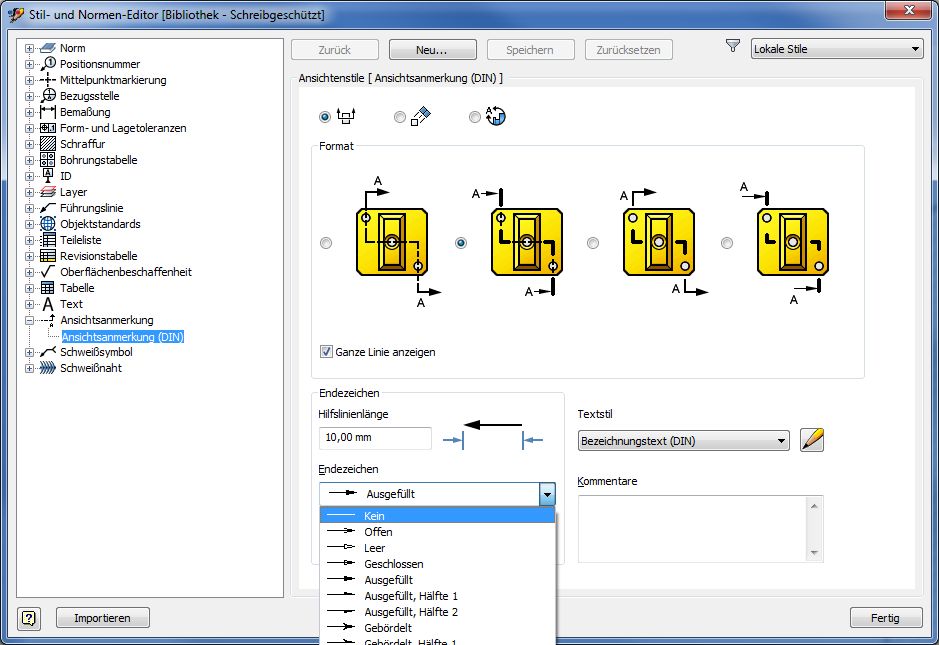

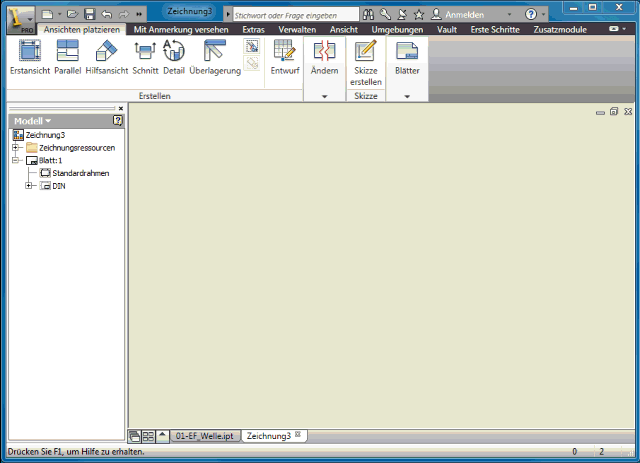

Wenn es nur um die Pfeile geht, die kann man direkt am Pfeil oder besser im Ansichtsanmerkungsstil ausschalten (Pfeiltyp = "ohne"). Hier ist auch die Hilfslinie am Schnittpfeil unterdrückbar. Aber wenn nur die Schnittlinie übrig bleiben soll, muss ja auch noch die Schnittbezeichnung unterdrückt/ausgeblendet werden. Das kann man z.B. durch Doppelklick auf die 1. und 2. Schnittbezeichnung erreichen, dort dann die Bezeichnung <ANSICHT> löschen. ------------------
Mit freundlichem Gruß Udo Hübner
www.CAD-Huebner.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freaky
Mitglied
Maschinenbautechniker
Beiträge: 2
Registriert: 29.04.2012 Autodesk Inventor 2011 Professional
|
erstellt am: 29. Apr. 2012 12:13 <-- editieren / zitieren --> Unities abgeben:

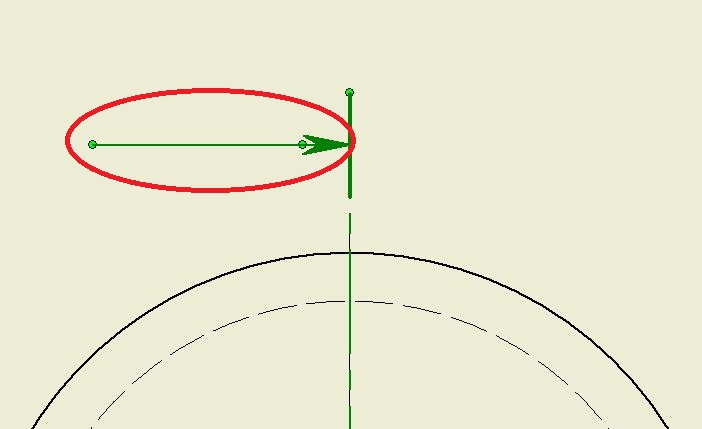

Es geht darum die Pfeilspitze und die Pfeillinie -> Das im Bild rot umkreiste "Nur" den Pfeil habe ich auch weg bekommen, nur die danach noch vorhandene Pfeillinie nicht. Wie geht das denn? Die Schnittbezeichnung habe ich aus dem Blatt herausgezogen und ist somit beim Druck nicht zu sehen.  Wusste nicht, wie ich die unsichtbar machen kann... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer
Beiträge: 9803
Registriert: 01.12.2003 AutoCAD 2.5 - 2025,
Inventor AIP 4-2025 Windows 11
i7, 96 GB, SSD, Quadro P2200
|
erstellt am: 29. Apr. 2012 14:46 <-- editieren / zitieren --> Unities abgeben: Nur für freaky
|
Michael Puschner
Moderator
Rentner

Beiträge: 13007
Registriert: 29.08.2003 Toshiba Encore mit MS Office
Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)
|
erstellt am: 29. Apr. 2012 15:03 <-- editieren / zitieren --> Unities abgeben: Nur für freaky
Zitat:
Original erstellt von freaky:
... in der Seitenansicht als Vollschnitt ... die Schnittpfeile in der Vorderansicht unsichtbar machen, sodass nur noch die Schnittlinie zu sehen ist. ...
Willkommen bei CAD.DE und AUGCE!
Vier wichtige Links für den problemlosen Einstieg:
Richtig Fragen - Nettiquette - Suchfunktion - System-Info
Ich weiß gar nicht, warum hier so viele Workarounds und Pfuschlösungen präsentiert werden. Im gegebenen Falle ist die einzig richtige Lösung das Ausblenden des gesamten Schnittverlaufs (Definition in Erstansicht), wie es schon nightsta1k3r erwähnt hat. In das Drehteil gehört hier einfach nur eine Mittellinie und sonst nichts.
Die Norm (DIN/ISO) besagt, dass bei einfachen Voll- und Halbschnitten keine Kennzeichnung des Schnittverlaufs erfolgt. Nur wenn der Schnitt ohne den Schnittverlauf nicht klar zu erkennen ist, wird dieser in die Bezugsansicht eingezeichnet. Dann aber immer mit Pfeilen für die Blickrichtung. Eine Darstellung des Schnittverlaufs ohne Pfeile für die Blickrichtung gibt es nach Norm nicht. ------------------
Michael Puschner
Autodesk Inventor Certified Expert
Mensch und Maschine Scholle GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
