Autor Thema:  Winkelangabe .ipt in der Skizze (1809 mal gelesen)
hot1
Mitglied
Konstrukteur


Sehen Sie sich das Profil von hot1 an!   Senden Sie eine Private Message an hot1  Schreiben Sie einen Gästebucheintrag für hot1

Beiträge: 111
Registriert: 30.09.2010

Inventor 2014, Windows 7,Intel Xeon W3503 2.4GHz,
Nivida Quadro FX580

erstellt am: 13. Mai. 2011 11:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Zusammen,

warum bezieht sich Inventor immer auf die Projektierten Achsen wenn man ein Winkel bemaßt?

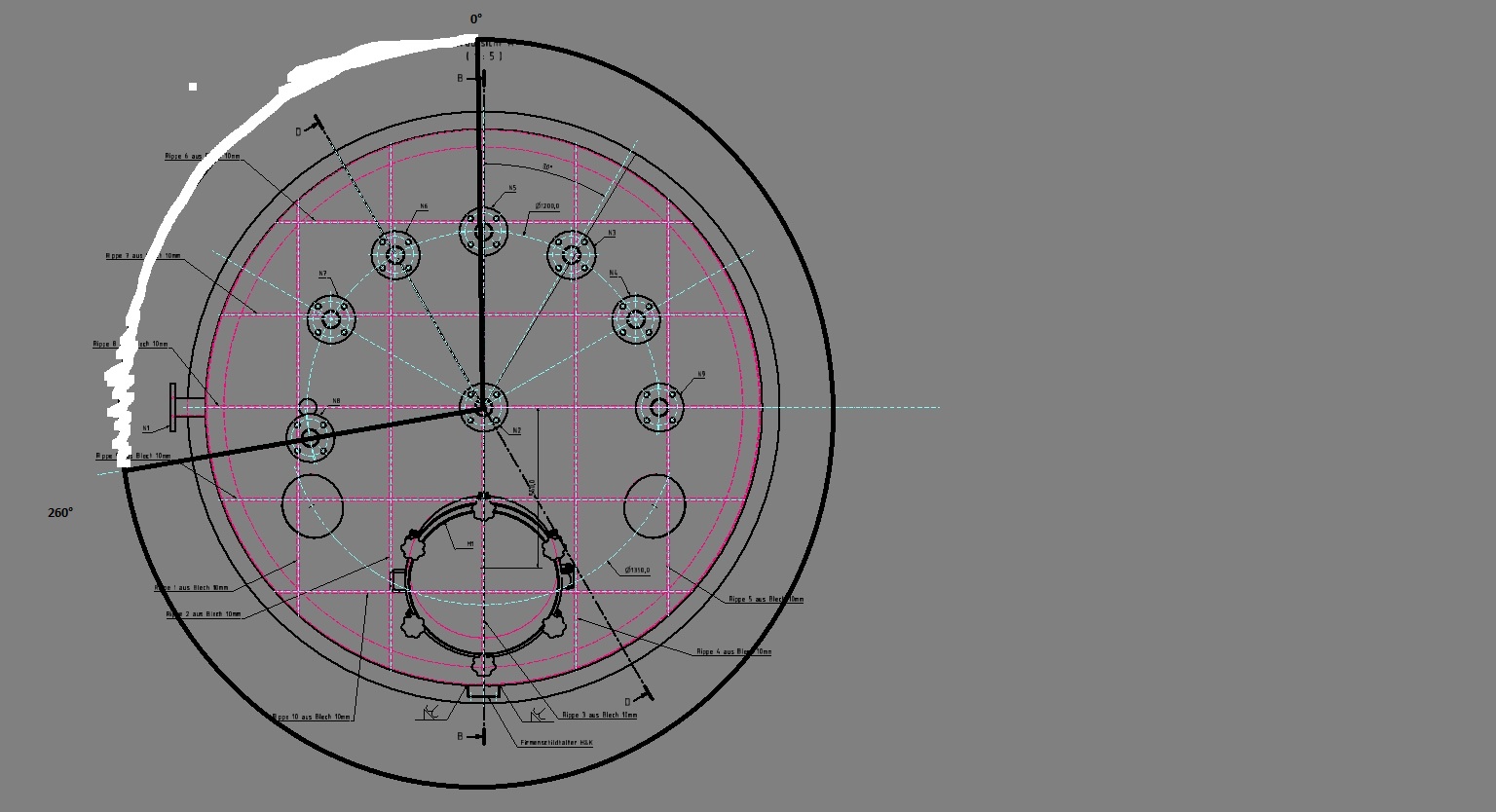

Ich würde gerne alle Winkel von 0° bis 360° (12Uhr)in der Skizze bemaßen können damit ich die Winkelangaben (parameter) später in der IDW in einer Führugstextlinie verwenden kann.

Wie geht das? Oder geht das überhaupt?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern



Sehen Sie sich das Profil von nightsta1k3r an!   Senden Sie eine Private Message an nightsta1k3r  Schreiben Sie einen Gästebucheintrag für nightsta1k3r

Beiträge: 11279
Registriert: 25.02.2004

Hier könnte ihre Werbung stehen!

erstellt am: 13. Mai. 2011 12:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hot1 10 Unities + Antwort hilfreich

Erstens sind projizierte Achsen in Skizzen Oberpfuibäh (wenn du es nicht glauben willst, gib es in die Brettsuche ein     ) und dann kann zwischen allen Linien ein Winkelparameter nach Belieben gesetzt und auch verknüpft werden. Wendest du hier etwa das automatische Skizzenbemaßen an?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hot1
Mitglied
Konstrukteur


Sehen Sie sich das Profil von hot1 an!   Senden Sie eine Private Message an hot1  Schreiben Sie einen Gästebucheintrag für hot1

Beiträge: 111
Registriert: 30.09.2010

Inventor 2014, Windows 7,Intel Xeon W3503 2.4GHz,
Nivida Quadro FX580

erstellt am: 13. Mai. 2011 12:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

1. Das mit den projizierte Achsen in Skizzen Oberpfuibäh versteh ich nicht?
2. Ich will nicht von jeder Linie das Winkelmaß anziehen sondern nur von 0° (12Uhr) damit ich z.B auch mal ein Maß von 330° erhalte.
3. Nein ich wende die automatische Skizzenbemaßen nicht an.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lenzcad
Ehrenmitglied
Selbständiger Handwerker


Sehen Sie sich das Profil von Lenzcad an!   Senden Sie eine Private Message an Lenzcad  Schreiben Sie einen Gästebucheintrag für Lenzcad

Beiträge: 1539
Registriert: 21.10.2003

erstellt am: 13. Mai. 2011 13:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hot1 10 Unities + Antwort hilfreich




Hallo hot,
Du kannst z.B. den Winkel über 180grd aufteilen in zwei halbierende Winkel, die sich auf einen Parameter beziehen.

Gruß Lenz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hot1
Mitglied
Konstrukteur


Sehen Sie sich das Profil von hot1 an!   Senden Sie eine Private Message an hot1  Schreiben Sie einen Gästebucheintrag für hot1

Beiträge: 111
Registriert: 30.09.2010

Inventor 2014, Windows 7,Intel Xeon W3503 2.4GHz,
Nivida Quadro FX580

erstellt am: 13. Mai. 2011 13:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Super das ist schoneinmal nicht schlecht!

Gibt es sonst noch eine Möglichkeit?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Doc Snyder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13435
Registriert: 02.04.2004

IV 2024

erstellt am: 13. Mai. 2011 19:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hot1 10 Unities + Antwort hilfreich


Zitat:
Original erstellt von hot1:
Gibt es sonst noch eine Möglichkeit?
Nö, das ist eine der besonders morschen Stellen in Inventor. Geht nicht besser. Es ist sogar noch schlimmer: Vermutlich zugunsten größerer DAU-Eignung, ist die Handhabung von Winkelmaßen überall in Inventor dermaßen unsystematisch und oberflächlich, dass Bemaßungen und auch Abhängigkeiten gelegentlich sogar von selber umschlagen, auch wenn sie unter 90 Grad liegen. Man scheint das auch nicht in Ordnung bringen zu wollen; es ist schon seit Jahren immer gleich schlecht. Ärgert mich selber auch sehr.

Einzig sicheres Mittel ist die Bemaßung von festen Punkten über sin() und cos(), und selbst dabei kann man keine Koordianten mit Vorzeichen angeben, wie es mathematisch korrekt wäre, sondern muss einen mit Sicherheit immer außerhalb liegenden Bezugspunkt erstellen und von da Differenzmaße bilden, die immer größer als Null beiben.

------------------
Roli
www.Das-Entwicklungsbuero.de

[Diese Nachricht wurde höchstwahrscheinlich nach ihrer Erstellung von Doc Snyder noch ein Mal editiert.]
