Hallo,

ich hätte eine Frage.

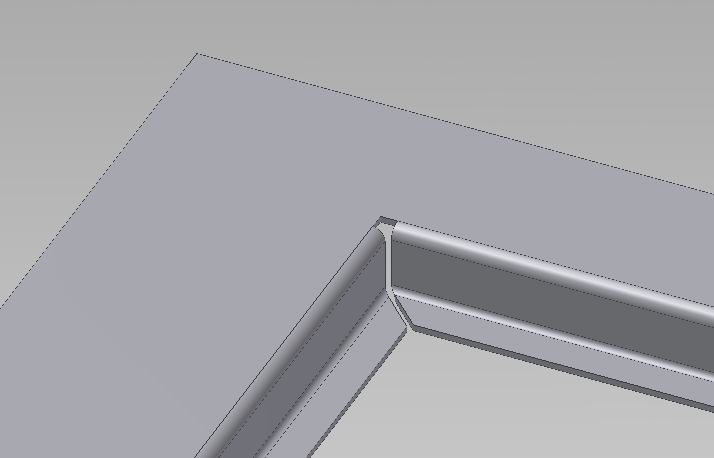

Wie erstellt man im IV am besten bzw. einfachsten diese Laschen, damit es (ohne Nachbearbeitung) bei der Abwicklung zu keiner Materialüberschneidung kommt? (siehe Bild)

Danke im Voraus.
Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Canadabear
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Canadabear an!   Senden Sie eine Private Message an Canadabear  Schreiben Sie einen Gästebucheintrag für Canadabear

Beiträge: 921
Registriert: 30.06.2010

Inventor 2020
SolidWorks 2020

erstellt am: 11. Mai. 2011 14:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich


Hallo,

also ich wuerde es so loesen und in die ecke ein extra blech einsetzen.

gruss
Rainer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9334
Registriert: 13.10.2000

Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 11. Mai. 2011 15:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
Schonmal abgewickelt?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andreas Gawin
Ehrenmitglied V.I.P. h.c.
Blechschlosser Metallbauermeister



Sehen Sie sich das Profil von Andreas Gawin an!   Senden Sie eine Private Message an Andreas Gawin  Schreiben Sie einen Gästebucheintrag für Andreas Gawin

Beiträge: 3641
Registriert: 24.02.2006

Inventor 2022/2023/2024
AutoCad Mechanical 2023/2024
FARO S70
FARO Scene
WIN10-64 32GB
WIN11-64 32GB
Spacemouse Enterprise

erstellt am: 11. Mai. 2011 15:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von Kantioler Martin:
Hallo,

ich hätte eine Frage.
Wie erstellt man im IV am besten bzw. einfachsten diese Laschen, damit es (ohne Nachbearbeitung) bei der Abwicklung zu keiner Materialüberschneidung kommt? (siehe Bild)

Danke im Voraus.
Martin


Am besten zwei gegenüberliegende Laschen / Konturlaschen als Z-Profile ohne Gehrung modellieren und dann die neue "Abwickelfunktion" benutzen. Dann im geplätteten Zustand die anderen beiden Profile anbringen und die geplätteten Umformbereiche wieder zurückfalten.

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Canadabear
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Canadabear an!   Senden Sie eine Private Message an Canadabear  Schreiben Sie einen Gästebucheintrag für Canadabear

Beiträge: 921
Registriert: 30.06.2010

Inventor 2020
SolidWorks 2020

erstellt am: 11. Mai. 2011 15:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich


nagut hast recht. (als entschuldigung: ist noch vor 7:00 hier, mein gehirn ist noch nicht auf vollbetrieb hochgefahren      )

den offset soweit vergroessern bis sich die abwicklung nicht mehr ueberlappt.

[Diese Nachricht wurde von Canadabear am 11. Mai. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9334
Registriert: 13.10.2000

Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 11. Mai. 2011 15:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von Andreas Gawin:
Am besten zwei gegenüberliegende Laschen / Konturlaschen als Z-Profile ohne Gehrung modellieren und dann die neue "Abwickelfunktion" benutzen. Dann im geplätteten Zustand die anderen beiden Profile anbringen und die geplätteten Umformbereiche wieder zurückfalten.

Andreas

Häh?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Canadabear
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Canadabear an!   Senden Sie eine Private Message an Canadabear  Schreiben Sie einen Gästebucheintrag für Canadabear

Beiträge: 921
Registriert: 30.06.2010

Inventor 2020
SolidWorks 2020

erstellt am: 11. Mai. 2011 15:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
er hat es umstaendlich erklaert, ich glaube er meint die erste z kantung zurueckbiegen damit man die 2te mit dem richtigen offset erstellen kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kantioler Martin
Mitglied
CAD Admin - Konstrukteur


Sehen Sie sich das Profil von Kantioler Martin an!   Senden Sie eine Private Message an Piz Markant  Schreiben Sie einen Gästebucheintrag für Piz Markant

Beiträge: 773
Registriert: 06.09.2000

Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M100
Windchill PDMLink 11.0 M030
IV 2021 i. d. Ausbildung

erstellt am: 11. Mai. 2011 15:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

danke für die Atworten.

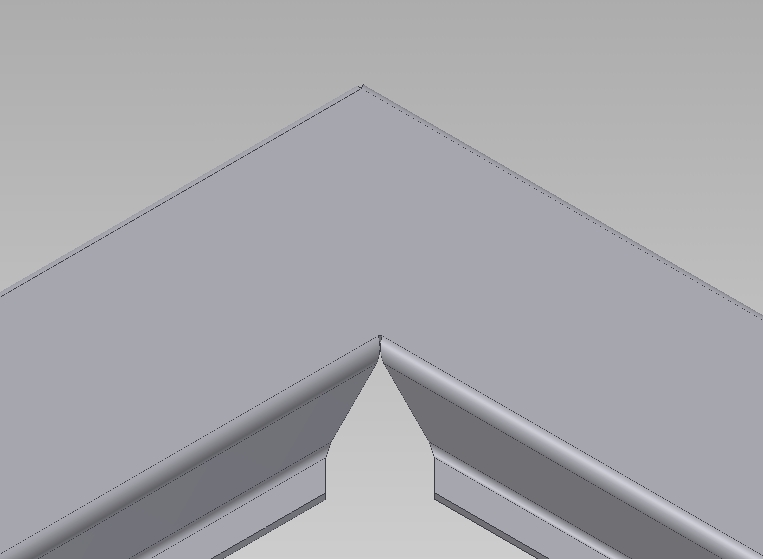

So sollte das Teil aussehen. (siehe Bild)

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kantioler Martin
Mitglied
CAD Admin - Konstrukteur


Sehen Sie sich das Profil von Kantioler Martin an!   Senden Sie eine Private Message an Piz Markant  Schreiben Sie einen Gästebucheintrag für Piz Markant

Beiträge: 773
Registriert: 06.09.2000

Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M100
Windchill PDMLink 11.0 M030
IV 2021 i. d. Ausbildung

erstellt am: 11. Mai. 2011 16:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Zitat:
Original erstellt von Kantioler Martin:
Hallo,

danke für die Antworten.
So sollte das Teil aussehen. (siehe Bild)

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kantioler Martin
Mitglied
CAD Admin - Konstrukteur


Sehen Sie sich das Profil von Kantioler Martin an!   Senden Sie eine Private Message an Piz Markant  Schreiben Sie einen Gästebucheintrag für Piz Markant

Beiträge: 773
Registriert: 06.09.2000

Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M100
Windchill PDMLink 11.0 M030
IV 2021 i. d. Ausbildung

erstellt am: 11. Mai. 2011 16:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Andreas,

könntest du deinen Vorschlag noch einmal genauer erklären, ich kann die Vorgehensweise nicht ganz nachvollziehen.

Danke.

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andreas Gawin
Ehrenmitglied V.I.P. h.c.
Blechschlosser Metallbauermeister



Sehen Sie sich das Profil von Andreas Gawin an!   Senden Sie eine Private Message an Andreas Gawin  Schreiben Sie einen Gästebucheintrag für Andreas Gawin

Beiträge: 3641
Registriert: 24.02.2006

Inventor 2022/2023/2024
AutoCad Mechanical 2023/2024
FARO S70
FARO Scene
WIN10-64 32GB
WIN11-64 32GB
Spacemouse Enterprise

erstellt am: 11. Mai. 2011 16:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich

IVF_60-Innenkantungsrahmen.zip

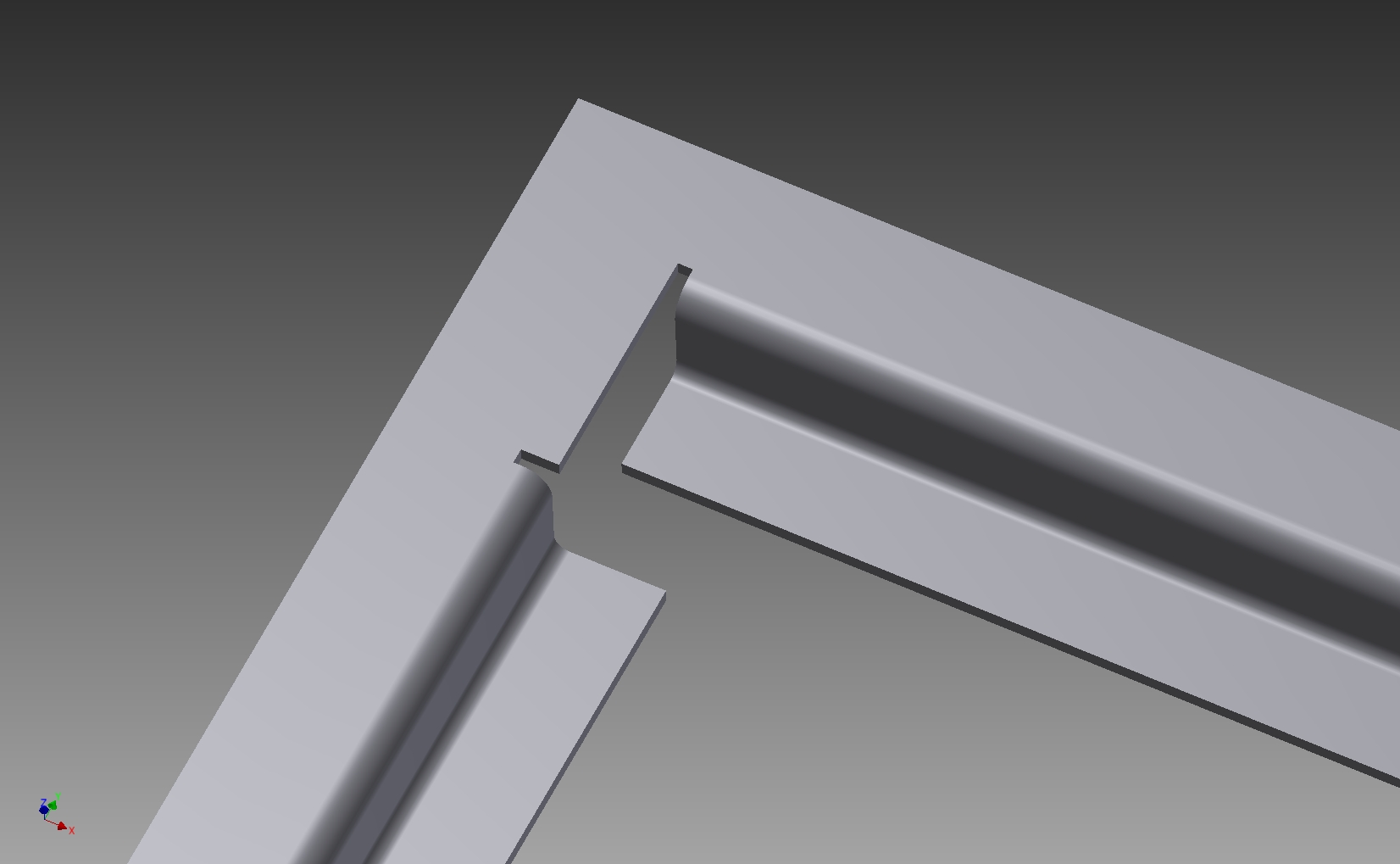

Einfach das Bauteilende Stück für Stück runterziehen. Bin ich der Einzigste, der diese Ankantungen "Z-Profile" nennt?

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andreas Gawin
Ehrenmitglied V.I.P. h.c.
Blechschlosser Metallbauermeister



Sehen Sie sich das Profil von Andreas Gawin an!   Senden Sie eine Private Message an Andreas Gawin  Schreiben Sie einen Gästebucheintrag für Andreas Gawin

Beiträge: 3641
Registriert: 24.02.2006

Inventor 2022/2023/2024
AutoCad Mechanical 2023/2024
FARO S70
FARO Scene
WIN10-64 32GB
WIN11-64 32GB
Spacemouse Enterprise

erstellt am: 11. Mai. 2011 16:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich



Nachtrag: Meine Eckausführung ist allerdings nicht auf Gehrung (um Knickbeulen zu vermeiden).

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kantioler Martin
Mitglied
CAD Admin - Konstrukteur


Sehen Sie sich das Profil von Kantioler Martin an!   Senden Sie eine Private Message an Piz Markant  Schreiben Sie einen Gästebucheintrag für Piz Markant

Beiträge: 773
Registriert: 06.09.2000

Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M100
Windchill PDMLink 11.0 M030
IV 2021 i. d. Ausbildung

erstellt am: 12. Mai. 2011 08:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Falten.ipt.txt

Hallo,

habe das Problem mit Falten gelöst. (siehe Anhang)

Martin
