Hallo Zusammen,

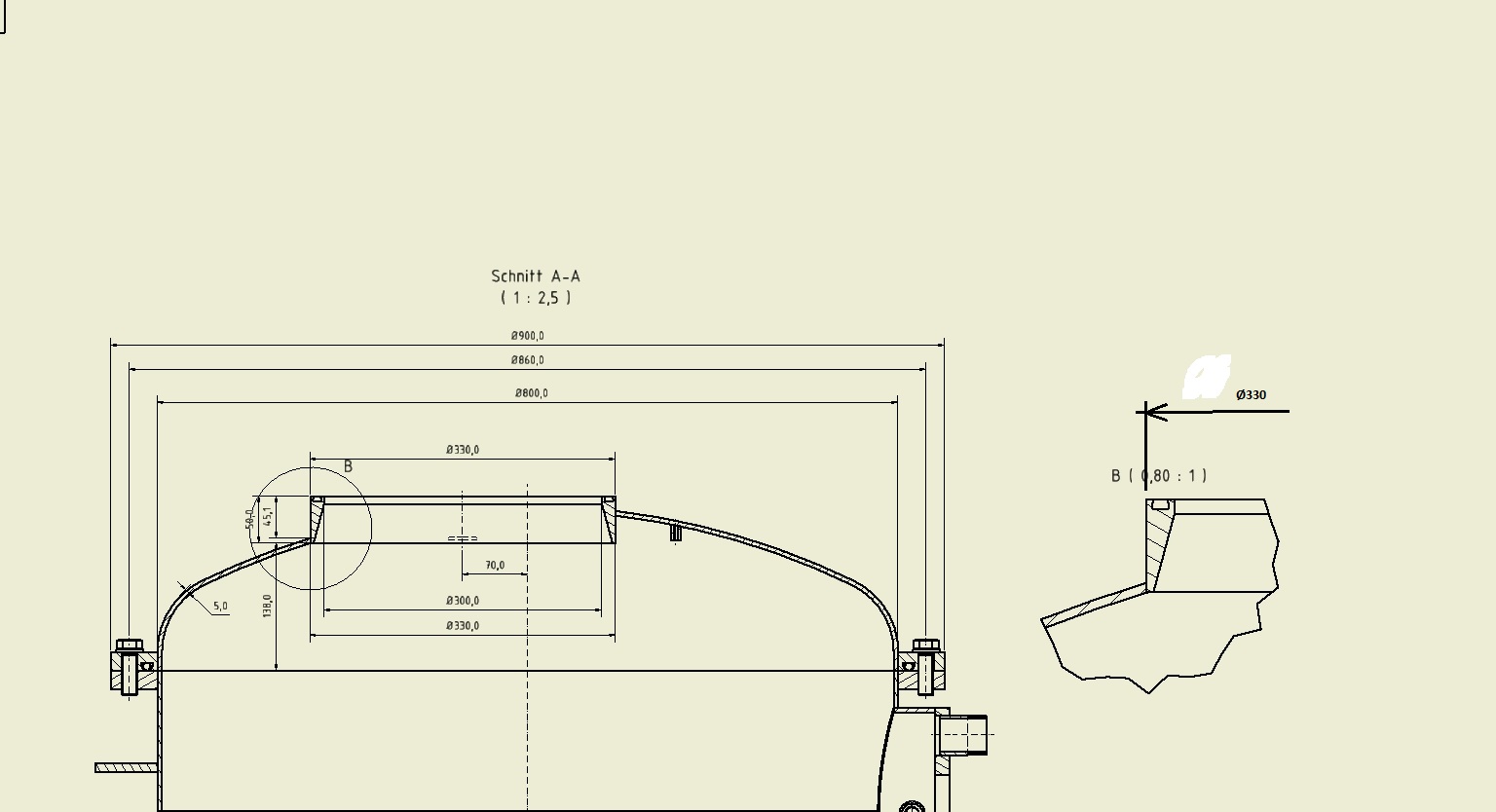

gibt es die Möglichkeit wie auf dem Bild zusehen den Ø im Detail mit einer unterbrochenen Maßlinie darzustellen. Wenn ja erzählt mir bitte wie wenn nein habt ihr einen anderen Vorschlag sowas darzustellen.
Im Autocad geht das!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Harry G.
Ehrenmitglied V.I.P. h.c.
one-man-show

Senden Sie eine Private Message an Harry G.

Schreiben Sie einen Gästebucheintrag für Harry G.

Beiträge: 4585
Registriert: 24.01.2003

PDSP2014.1.3; W7.1-64
E3-1240, 16 GB
Quadro K2000

erstellt am: 19. Apr. 2011 17:10

<-- editieren / zitieren -->

Unities abgeben:

Nur für hot1

Entferne bitte mal den Umlaut im Dateinamen.

------------------
Grüße von Harry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hot1
Mitglied
Konstrukteur

Beiträge: 111
Registriert: 30.09.2010

Inventor 2014, Windows 7,Intel Xeon W3503 2.4GHz,
Nivida Quadro FX580

erstellt am: 19. Apr. 2011 17:12

<-- editieren / zitieren -->

Unities abgeben:


Sorry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hot1
Mitglied
Konstrukteur

Beiträge: 111
Registriert: 30.09.2010

Inventor 2014, Windows 7,Intel Xeon W3503 2.4GHz,
Nivida Quadro FX580

erstellt am: 19. Apr. 2011 17:15

<-- editieren / zitieren -->

Unities abgeben:

Druckbehälter.jpg.txt

Hoffentlich geht es jetzt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner

Senden Sie eine Private Message an Michael Puschner

Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13007
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 19. Apr. 2011 17:22

<-- editieren / zitieren -->

Unities abgeben:

Nur für hot1

Zitat:
Original erstellt von hot1:
Hoffentlich geht es jetzt.

Nein, nicht das ".jpg" ist das Problem, ein zusätzliches ".txt" mach es nicht besser.

Umlaute, das sind die Buchstaben mit den lustigen Pünktchen drüber.

Statt "Druckbehälter.jpg" wäre "Druckbehaelter.jpg" gut.

Hier ein funktionierender Link zum Bild

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Mensch und Maschine Scholle GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner

Beiträge: 13007
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 19. Apr. 2011 17:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für hot1

Zitat:
Original erstellt von hot1:
... den Ø im Detail mit einer unterbrochenen Maßlinie darzustellen. Wenn ja erzählt mir bitte wie ... Im Autocad geht das!

Am Zeichenbrett geht das auch.

In IV geht das aber auch:

Mittellinie in Deatailansicht einblenden (z.B. automatische Mittelpunktsmarkierung verwenden oder Arbeitsachse erfassen)
Durchmesser zur Mittellinie hin bemaßen (Option "Linearer Durchmesser")
Mittelline unsichtbar schalten

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Mensch und Maschine Scholle GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hot1
Mitglied
Konstrukteur

Beiträge: 111
Registriert: 30.09.2010

Inventor 2014, Windows 7,Intel Xeon W3503 2.4GHz,
Nivida Quadro FX580

erstellt am: 20. Apr. 2011 07:25

<-- editieren / zitieren -->

Unities abgeben:

Guten Morgen,

danke das hab ich gemeint.
Noch eine kleine Frage wie kann die die mittellinie wieder einblenden?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Grid
Mitglied
Student

Schreiben Sie einen Gästebucheintrag für Grid

Beiträge: 15
Registriert: 07.04.2011

Catia V5R19SP3
INV 2011
Mechanical 2011

erstellt am: 20. Apr. 2011 07:34

<-- editieren / zitieren -->

Unities abgeben:

Nur für hot1

Morgen hot1,

einfach RM neben die Zeichnung, Ausgeblendete Anmerkungen Anzeigen, dann auf die Mittelline klicken und fertig.

[Diese Nachricht wurde von Grid am 20. Apr. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hot1
Mitglied
Konstrukteur

Beiträge: 111
Registriert: 30.09.2010

Inventor 2014, Windows 7,Intel Xeon W3503 2.4GHz,
Nivida Quadro FX580

erstellt am: 20. Apr. 2011 11:08

<-- editieren / zitieren -->

Unities abgeben:


Super Danke.

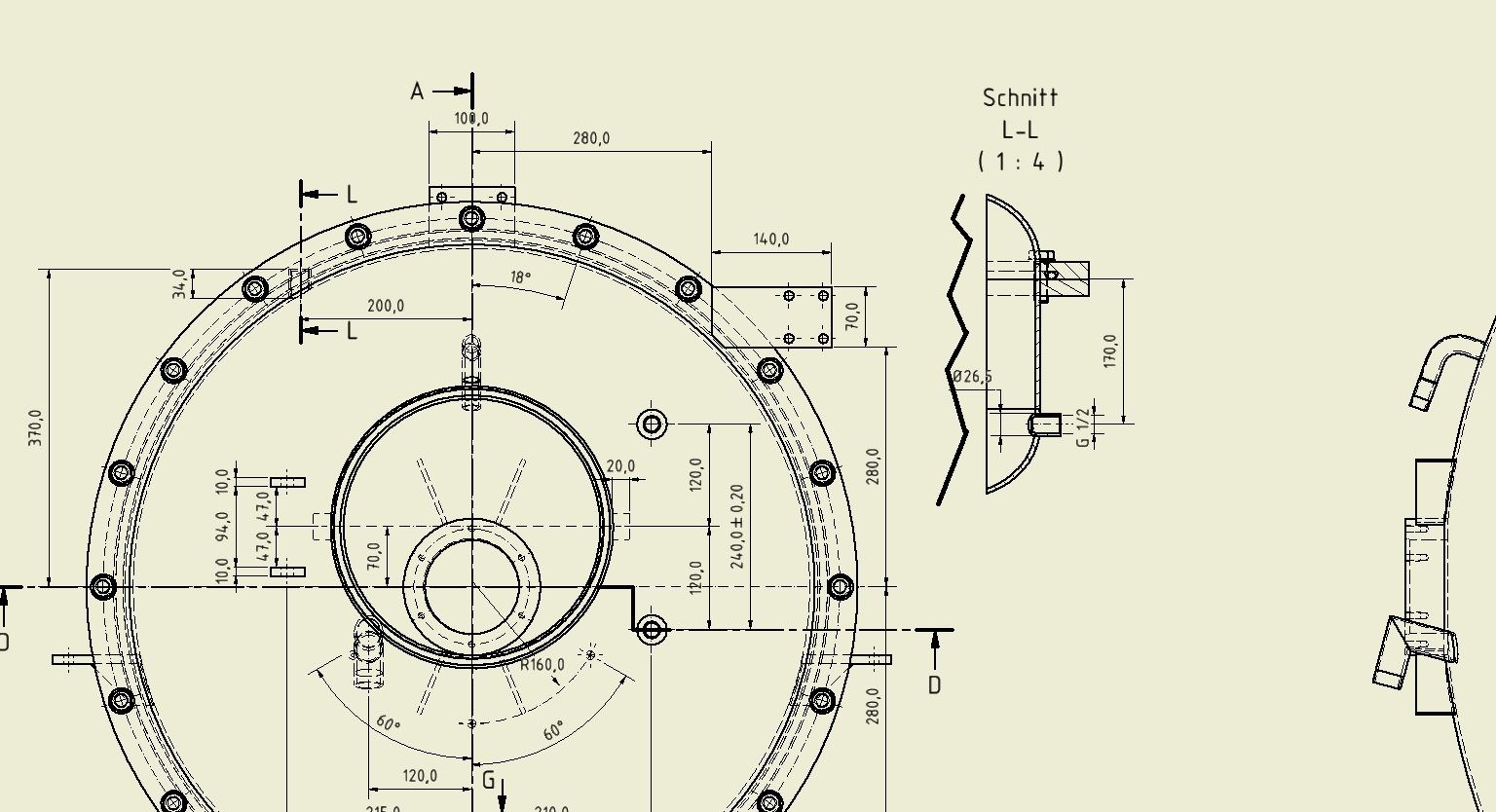

Noch eine Frage warum habe ich bei dem Schnitt L-L (Bild) eine gerade Linie anstatt einen Ausbruch (Zick Zack Linie).
Kann man das einstellen? Oder ist das so korrekt?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Grid
Mitglied
Student

Beiträge: 15
Registriert: 07.04.2011

Catia V5R19SP3
INV 2011
Mechanical 2011

erstellt am: 20. Apr. 2011 13:14

<-- editieren / zitieren -->

Unities abgeben:

Nur für hot1

Wieso solltest du eine Zickzacklinie in einem Vollschnitt bekommen? Man schneidet das Bauteil gerade durch und schaust in der Pfeilansicht entsprechend auf das Bauteil.

Michael hat eine Detail-Ansicht erstellt und in dieser kann man es auswählen, ob gerade Linien oder Zickzack.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen

Senden Sie eine Private Message an Roland Schröder

Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13435
Registriert: 02.04.2004

IV 2024

erstellt am: 20. Apr. 2011 22:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für hot1

Zitat:
Original erstellt von Grid:
Wieso solltest du eine Zickzacklinie in einem Vollschnitt bekommen?

Na ja, mit der Hand würden da wohl die meisten, wie ich auch, keine Kante malen, erst recht keine gerade. Und "Vollschnitt" ist es ja eben nicht!

Inventor aber handhabt das sehr stumpfsinnig: Ein Stück wird herausgeschitten und dann von der Seite dargestellt, und unten hört das Stück halt auf, und Inventor behandelt das dann wie eine reguläre Körperkante. Da hilft halt nix, auch wenn das zu Tuschezeiten gegen jede Norm verstoßen hätte.

Was heut gilt, ist mir unbekannt. Unabhängig von jeder Norm finde ich das aber einfach doof und gehe tatsächlich hin und mache solche Linien von Hand unsichtbar. Mit Fenster ziehen geht das ja schnell.

Nachtrag: Viel mehr noch würde mich aber stören, dass Schnitt L-L kommentarlos um 90 Grad gedreht ist. So was macht man doch nicht!

------------------
