Hallo zusammen,

ich benötige Hilfe bei der Bemaßung bzw. bei den Abhängigkeiten,könnt Ihr mir helfen wie ich hierbei vorgehen muss.
Vielen Dank für Eure Bemühungen.

MfG,
cadleihe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Was genau macht Dir Probleme?
Du solltest schon genau definieren wobei Du die Hilfe brauchst, möchtest Du wissen was fehlt damit die Zeichnung voll bestimmt ist, oder was hast Du für eine Problematik?

------------------
Grüßle Daniela

Wer meint es besser zu wissen, der soll es grad selber machen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

HA.rar

...anbei noch die *.ipt Datei

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ja genau, ich muss wissen was fehlt damit die Zeichnung voll bestimmt ist.
mir ist nicht ganz klar wie ich da vorgehen muss.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nun, das hat aber doch weniger mit Inventor als mit Regeln des Technischen Zeichnens zu tun, oder verstehe ich das falsch?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In Dein modell kann ich leider nicht rein schauen da Du mit einer höheren version als 2008 arbeitest.
Bitte Sysinfo ausfüllen!!
Jatzt ist es für mich und auch die anderen noch wichtig, was willst Du voll bestimmt haben, Dein Modell (hast Du hier Probleme)IPT, oder möchtest Du nur wissen welche Maße noch fehlen um das Teil bauen zu können IDW?

------------------
Grüßle Daniela

Wer meint es besser zu wissen, der soll es grad selber machen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wenn mir jemand praktische Hilfestellung geben könnte wäre ich sehr dankbar dafür, in der Hilfe kann ich nichts dazu finden und Erfahrungen im Bereiche technischer Zeichnungen habe ich leider nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


unsere Beiträge haben sich gerade überschnitten.
also die Maße für das Bauteil habe ich dem pdf Anhang entnommen, diese Maße habe ich auf die Skizze im Inventor übertragen.
an der stelle komm ich nicht mehr weiter, weil hier offensichtlich Bemaßungen von mir fehlen oder nicht korrekt sind.
obwohl ich meine das es soweit alles richtig sein müsste...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cadleihe:
wenn mir jemand praktische Hilfestellung geben könnte wäre ich sehr dankbar dafür, in der Hilfe kann ich nichts dazu finden und Erfahrungen im Bereiche technischer Zeichnungen habe ich leider nicht.

---

ich denke du bist Techniker? Dann solltest du die grundzüge des TZ beherrschen und solange du nicht konkret sagst wobei du Hilfe benötigst, wird keiner helfen können...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Little_Devil:

Jatzt ist es für mich und auch die anderen noch wichtig, was willst Du voll bestimmt haben, Dein Modell (hast Du hier Probleme)IPT, oder möchtest Du nur wissen welche Maße noch fehlen um das Teil bauen zu können IDW?

---

Genau: für mich sieht das ganz nach so einem typischen Beleg aus. Schreib bitte mal, ob du von der Zeichnung ausgehend das Modell erstellen willst oder ob du von dem Modell die Zeichnung machen willst.

Das sind - wie die Vorredner schon geschrieben haben - zwei verschiedene paar Schuhe.

An die anderen: mit Inventor 2011 (habe ich leider nur als Student-Version) geht die ipt-Datei zu öffnen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cadleihe:
unsere Beiträge haben sich gerade überschnitten.
also die Maße für das Bauteil habe ich dem pdf Anhang entnommen, diese Maße habe ich auf die Skizze im Inventor übertragen.
an der stelle komm ich nicht mehr weiter, weil hier offensichtlich Bemaßungen von mir fehlen oder nicht korrekt sind.
obwohl ich meine das es soweit alles richtig sein müsste...

---

Alle Ansichten in einer Skizze?
Ich denke dir fehlen die Grundkenntnisse beim Arbeiten mit Inventor.
Hast du eine Schulung gehabt?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Als erstes solltest Du Dir Gedanken machen, welche Maße wären interessant für Dich, wenn Du das Teil aus einem Klotz fertigen müßtest.
Diese Maße setzt Du erst mal alle an Dein Model, stell Dir vor Du fertigst das Teil Stück für Stück.
Wenn Du alle Maße drinnen hast, solltest Du Dir noch Gedanken machen ob bestimmte Abstände tolleriert werden müssen damit sie eine genaue Paßgenauigkeit haben.
Ich schildere Dir das absichtlich auf diese Art und weise, weil Marion ganz recht hat. Es bringt Dir ja nicht viel wenn wir Dir die Zeichnung fertig bemaßen, dann weist Du nicht wieso washalb warum.
Mach die Zeichnung soweit Du kommst ersteinmal selber, dann kannst Du Dich nochmal an uns wenden, ich schau es mir gerne an und geb Dir Tipps.

------------------
Grüßle Daniela

Wer meint es besser zu wissen, der soll es grad selber machen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Achso, wenn du möchtest dass deine Skizze voll bestimmt ist, dann drück einfach auf Automatische Bemaßung, Inventor ergänzt dann um die fehlenden Abhängigkeiten und Maße...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

mir fehlt der Schritt zwischen Skizze erstellen und die Bemaßungen für das Bauteil korrekt anzufügen.
genau dazwischen fehlt es mir an Verständniss, wie muss ich das umsetzen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Oh je die Beiträge überschlagen sich gerade,
jetzt warte ich erstmal auf Antworten von Dir!
Hast Du das Modell schon fertig? oder ist es so wie ich es von Marion raus lese das Du nur die Skissen aller Ansichten in einer IPT-Skizze hast und gar nicht weist wie Du das Teil modellieren sollst?

------------------
Grüßle Daniela

Wer meint es besser zu wissen, der soll es grad selber machen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich sehe schon, ich muss mir dein Bauteil im 2011 mal ansehen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von MarionS:
Achso, wenn du möchtest dass deine Skizze voll bestimmt ist, dann drück einfach auf Automatische Bemaßung, Inventor ergänzt dann um die fehlenden Abhängigkeiten und Maße...

---

Sorry dass ich da dazwischengehe:
Die Automatische Bemassung in der Skizze zeigt zwar zuverlässig an, wieviel Abhängigkeiten/Bemassungen der Skizze zur Vollbestimmung noch fehlen, aber ausser den Abhängigkeiten sollte man niemals auch noch die Bemassungen automatisch vergeben lassen. Da kommt nämlich zu gut 90% ein für den Konstruktionsgedanken hinderlicher Blödsinn raus.
Bemassungen in der Skizze immer nach den Abhängigkeiten händisch vergeben.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

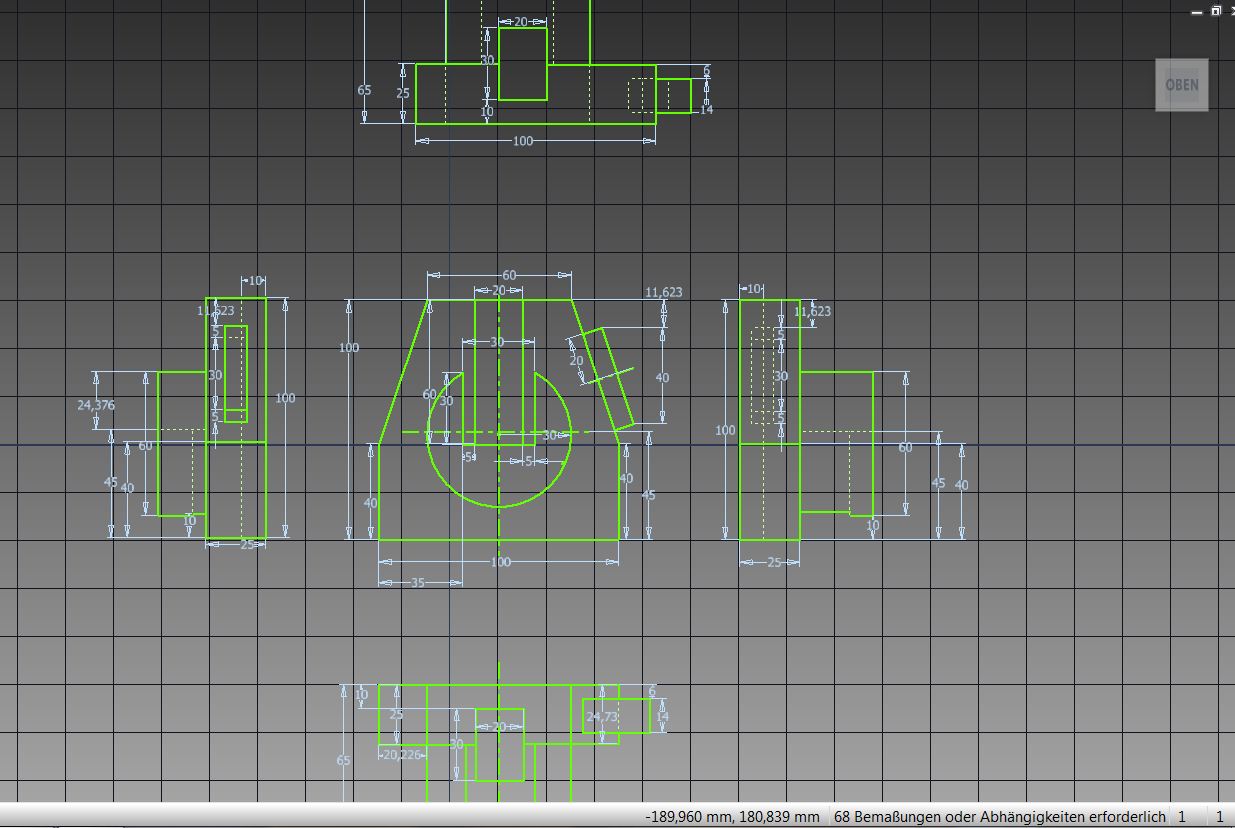

genau, ich habe die Skizze aller Ansichten im Inventor erstellt und jetzt komme ich nicht mehr weiter.
eine Schulung hatte ich leider nicht für diese Programm.
skizze siehe Anhang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Leo Laimer:
Sorry dass ich da dazwischengehe:
Die Automatische Bemassung in der Skizze zeigt zwar zuverlässig an, wieviel Abhängigkeiten/Bemassungen der Skizze zur Vollbestimmung noch fehlen, aber ausser den Abhängigkeiten sollte man niemals auch noch die Bemassungen automatisch vergeben lassen. Da kommt nämlich zu gut 90% ein für den Konstruktionsgedanken hinderlicher Blödsinn raus.
Bemassungen in der Skizze immer nach den Abhängigkeiten händisch vergeben.

---

weiß ich doch Leo... aber ich denke hier fehlt es einfach ab allem, vor allem am Grundwissen vom Inventor.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Was war denn die Aufgabenstellung? Sollte mit Inventor ein Modell erstellt werden, oder mit AutoCad eine Zeichnung? Deine IPT enthält skizzierte Seitenansichten, die man so im Inventor nicht anlegt.

Man modelliert stattdessen einen Körper und leitet von ihm eine Zeichnung ab.  Dabei werden automatisch alle Ansichten generiert.

Gruss Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cadleihe:
...ich habe die Skizze aller Ansichten im Inventor erstellt und jetzt komme ich nicht mehr weiter...

---

Das ist gut so... Du hast Dich nämlich in eine Sackgasse skizziert von der Niemand je gedacht hätte dass es sie überhaupt gibt.

Schalt sofort den PC aus, geh eine Runde im Hof, denk dabei nach wie Dir die Ersten Schritte am liebsten wären:
- per "Handbuch Erste Schritte"
- per zugekauftem Lehrbuch
- per Schnellschulung
- per Onlinetutorial
- Kollegen fragen
Und wenn Du Dir darüber klar bist, mach diesen Ersten Schritt.
Und dann kommst Du wieder, wenn Du weitere konkrete Fragen hast.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

oh
Such dir besser mal jemanden, der dir das Programm erklärt?!
So bekommst du das leider nicht hin.
Oder learning by doing mit schritt für schritt anleitungen.

Mehr können wir glaube ich nicht helfen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also ich habe die Datei nun im 2011 geöffnet.
Alle Ansichten in einer Skizze. So arbeitet man nicht im Inventor, ist ja kein 2D Zeichenprogramm.

Man modelliert Stück für Stück das Bauteil zusammen. Angefangen mit einer Grundstruktur und dann darauf aufbauend.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aufgabe.pdf

ich muss das angefügte Bauteil erstellen und das Ergebnis als *.ipt Datei anfertigen.
Es stimmt das ich absoluter Leihe bin, evtl. ist jemand bereit mir hier zu helfen, das wäre sehr nett.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cadleihe:
ich muss das angefügte Bauteil erstellen und das Ergebnis als *.ipt Datei anfertigen.
Es stimmt das ich absoluter Leihe bin, evtl. ist jemand bereit mir hier zu helfen, das wäre sehr nett.

---

mal eine Frage: wofür brauchst du das Teil denn?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wiegesagt
du musst erstmal das grundprinzip des programms erlernen. Vllt findet sich ja jemanden der hier bereit ist, dir alles schritt für schritt zu erklären
....
ich jedenfalls nicht

P.S.:
Laie schreibt man mit ai und ohne h^^

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von MM90:

P.S.:
Laie schreibt man mit ai und ohne h^^

---

Vielleicht verleiht er ja CAD? wer weiß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

okay nicht helfen und witze über leute machen, sehr rumhaftes verhalten.
Vielen Dank, auf die Kommentare kann gerne verzichtet werdne.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Von uns ne gratis schulung erwarten ist noch schlimmer
das war nicht lustig machen sondern lediglich ein hinweis...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ja genau, hilfe in Anspruch zu nehmen weil man dringend unterstützung benötigt ist wirklich schlimm.
Diese Haltung zeigt nur das man nicht helfen möchte sondern dem anderen einen Vortrag hält was er alles nicht kann.
Dann vergessen wir das mit der Hilfe und ich helfe mir anderweitig.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cadleihe:
ja genau, hilfe in Anspruch zu nehmen weil man dringend unterstützung benötigt ist wirklich schlimm.
Diese Haltung zeigt nur das man nicht helfen möchte sondern dem anderen einen Vortrag hält was er alles nicht kann.
Dann vergessen wir das mit der Hilfe und ich helfe mir anderweitig.

---

Du verstehst das immer noch nicht so ganz. Du benötigst Grundwissen, das kann man nicht mal eben in einem Forum vermitteln.
Hier wird einem schon sehr wohl geholfen, aber mit einer Forumsgrundlagenschulung kann keiner dienen...
Und wenn du konkret möchtest dass diejemanddas Teil modelltiert, dann solltest du auchkonkret danach fragen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nochmals: Du bist so derartig weit daneben mit Deinen ersten Versuchen im IV dass wir garnicht wüssten wo wir zum erklären anfangen sollten, falls wir es hier versuchen würden. Offensichtlich hast Du noch nichtmal die allergrundlegensten Dinge eines 3D-Programmes drauf, sondern bist einfach von einem Dir bekannten 2D-CAD ausgegangen.
Ich würde sagen, eine halbe Stunde den vollmundigen Worten eines Klinkenputzers (egal von welchem 3D-CAD-Lieferant) zu lauschen würde Dir schon mal die Augen öffnen. Du wirst Dir auf die Stirn klatschen und Dich fragen wie Du nur so ... konntest <G>
(keine Sorge - Jeder hier hat irgendwann mal bei Null angefangen... Nur verdrängen die Meisten die peinlichen Anfangsdummheiten bald mal)

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Leo Laimer:
Das ist gut so... Du hast Dich nämlich in eine Sackgasse skizziert von der Niemand je gedacht hätte dass es sie überhaupt gibt.

Schalt sofort den PC aus, geh eine Runde im Hof, denk dabei nach wie Dir die Ersten Schritte am liebsten wären:
- per "Handbuch Erste Schritte"
- per zugekauftem Lehrbuch
- per Schnellschulung
- per Onlinetutorial
- Kollegen fragen
Und wenn Du Dir darüber klar bist, mach diesen Ersten Schritt.
Und dann kommst Du wieder, wenn Du weitere konkrete Fragen hast.

---

So richtig helfen könnte eigentlich nur Leos Einlassung, wenn er sie denn beherzigt und ersteinmal das Forum hier als das annimmt was es ist: eine Austauschplattform von FREIWILLIGEN die sich gerne helfen und helfen lassen ...

Back 2 topic:
@cadleihe: Verabschiede dich vom Vorsatz, im Inventor ZEICHNEN zu wollen.  Es wird MODELLIERT, die Zeichnung ist nur das (wenn auch gerne gesehene) Abbild des Modells auf dem Papier.
Skizziere die Grundform deines Teils. Vermaße sie, vermaße die Lage der Form zum Koordinatenursprung. Beende die Skizze, dann extrudiere, rotiere oder was auch immer.
Fang mit einem Rechteck an und probiere...

just my 2 cents.

------------------
"... Es ist besser zu schweigen und als Idiot verdächtigt zu werden als zu Reden und den Beweis anzutreten...."
www.gidf.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Leo Laimer:

(keine Sorge - Jeder hier hat irgendwann mal bei Null angefangen... Nur verdrängen die Meisten die peinlichen Anfangsdummheiten bald mal)

---

Ich hatte aber zumindest eine Schulung... bevor ich Anfangsdummheiten beging :-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zusatzaufgabe.zip

Hallo also die Kollegen haben nicht unrecht, bevor Du versuchst solche Aufgaben zu bewältigen, mach doch ersteinmal das Lernprogramm welches im Inventor bei ist, hast Du das schon gemacht?
Man steigt ja ohne das man die Fahrschule besucht hat, auch nicht in ein Auto und fährt damit im Straßenverkehr.
Man kann Inventor schon step by step alleine lernen, aber das Lernprogramm wäre schon ein Anfang.
Auch wenn mich die anderen Rügen
ich habe Dir mal ein Modell erstellt.
Öffne jede Skizze Schritt für Schritt und achau wie ich vorgegangen bin:
Wenn Du eine Skizze anschaust, schalte Dir bitte die Abhängigkeiten und Bemaßung sichtbar.
Bei der 1. habe ich es schon getan.
Skizze öffnen (Skizze bearbeiten)-> RMT (rechte Maustaste) -> Alle Abhängigkeiten anzeigen,
RMT->Bamassungsanzeige->Ausdruck

------------------
Grüßle Daniela

Wer meint es besser zu wissen, der soll es grad selber machen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wo wären wir ohne Dummheiten? Über die Anfangsdummheiten lächeln wir heute, während wir nebenbei die Fortgeschrittenendummheiten verzapfen.

------------------
"... Es ist besser zu schweigen und als Idiot verdächtigt zu werden als zu Reden und den Beweis anzutreten...."
www.gidf.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bauteil1.ipt.txt

Zitat:

---

Original erstellt von cadleihe:

Dann vergessen wir das mit der Hilfe und ich helfe mir anderweitig.

---

Gehst du immer mit dem Kopf durch die Wand? Und das funktioniert auf Dauer?

Wie Leo schon sagte, liegst du mit deinem Versuch extrem weit daneben. Du mußt dir zuerst überlegen, wie das Modell am geschicktesten aufgebaut werden soll. Das ist beim ersten Versuch natürlich schwierig, weil du keine Erfahrungen hast, auf die du zurückgreifen kannst.
Stichworte dafür:
- Lage der Skizzen zum Ursprung sinnvoll legen
- Jede Skizze am Ursprung festmachen
- Skizzen so einfach wie möglich
- lieber viele einfache Skizzen als eine komplizierte
- Skizzen immer voll bestimmen (alle Linien müssen beim Beenden der Skizze schwarz sein)
- Symmetrien ausnutzen

Wenn du das Bauteilende mit der Maus Schritt für Schritt im Browser nach unten schiebst, siehst du wie ich es modelliert hätte. Außerdem siehst du am Ende das fehlende Maß, bzw. den wegen des fehlenden Maßes nicht modellierten Teil.

Mach am besten zuerst das eingebaute Lernprogramm, da wirst du eine Menge A-Ha-Erlebnisse haben. Ohne das funktioniert es nicht.

Grüße
Kuddelvonneküst

------------------
Technik entwickelt sich immer vom Primitiven über das Komplizierte zum Einfachen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke Knuddelvonne, das Du Dich auch bereit erklärt hast, vorallem hat der Kollege jetzt auch verschiedene Vorgehensweisen
Ach ja eine Rückmeldung wäre nett ob es funktioniert hat

------------------
Grüßle Daniela

Wer meint es besser zu wissen, der soll es grad selber machen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hier habt schon recht, man sollte sich die Zeit nehmen und sich in die Grundlagen einarbeiten. für gewöhnlich ist das auch die vorgehensweise die ich favorisiere.
aufgrund persönlicher umstände ist mir das nicht möglich.
wer kann mir das Bauteil zeichnen, das lasse ich mir 15€ kosten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jetzt gehts aber los....
Inventor Lernprogramm dauert nicht länger als hier stundenlang fragen ob es jmd macht.
Da können die persönlichen Umstände nicht sehr hinderlich sein, wenn auch fragerei so lange geht...

weiter oben wurde mal gefragt wofür das gebraucht wird, wie wäre mal ne antwort?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cadleihe:
...wer kann mir das Bauteil zeichnen, das lasse ich mir 15€ kosten.

---

Das reicht jetzt aber um den Beitrag zu schliessen!

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das Forum besteht aus geben und nehmen und keiner von uns ist käuflich.
Du bist neu okay, aber der Ton unter einander ist manchmal Rau, immer lieb und Gut    gemeint.
Die Tipps wo Du hier bekommst sollen Dir auf Dauer weiterhelfen.

------------------
Grüßle Daniela

Wer meint es besser zu wissen, der soll es grad selber machen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wenn jemand bereit ist für 15€ die Konstruktionsaufgabe zu bearbeiten, bitte bescheid geben.
es ist ja freiwillig und kein muss.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
