Thema: Bauteil farblich aber dennoch durchsichtig? (2223 mal gelesen)
|
güni2009
Mitglied
   Beiträge: 24
Registriert: 30.09.2009 Inventor 2009 Suite
Windows XP
|
erstellt am: 03. Aug. 2010 09:56  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich möchte in einer iam. einen Strahlengang darstellen.
Dieser soll rot bzw. gelb dargestellt werden.
In der Zeichnung verdeckt mir dieser Strahlengang jetzt aber diverse Bauteile.
Gibt es eine möglichkeit den jeweiligen Strahlengang zwar farblich zu kennzeichen, aber denoch durchsichtig darzustellen?
Strahlengang ist als ipt erstellt wurden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wyoming
Ehrenmitglied
Konstrukteur
Beiträge: 1874
Registriert: 02.02.2009
|
erstellt am: 03. Aug. 2010 09:59 <-- editieren / zitieren --> Unities abgeben: Nur für güni2009
|
Leo Laimer
Moderator
CAD-Dienstleister

Beiträge: 26123
Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 03. Aug. 2010 09:59 <-- editieren / zitieren --> Unities abgeben: Nur für güni2009
Hallo, Eine einfache Möglichkeit: "Strahlengang.ipt" auf Referenz setzen, und dann noch manuell der Darstellung in der Zeichnung die gewünschten Linienstile/Farben geben. ------------------
mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
güni2009
Mitglied
Beiträge: 24
Registriert: 30.09.2009 Inventor 2009 Suite
Windows XP
|
erstellt am: 03. Aug. 2010 10:10 <-- editieren / zitieren --> Unities abgeben:
|
nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern
Beiträge: 11279
Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 03. Aug. 2010 10:21 <-- editieren / zitieren --> Unities abgeben: Nur für güni2009
Zitat:
Original erstellt von güni2009:
auf Referenz setzen?
In der Baugruppe RMK auf die ipt und in der Stücklistenstruktur auf Referenz setzen. Dann kann in der Zeichnungsansicht gewählt werden, ob es separat referenziert wird und die anderen Teile nicht verdeckt. Auswahlfilter auf Bauteil stellen und dann kannst du Linienstil und Farbe von den ganzen Ding verändern ...
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer
Moderator
CAD-Dienstleister
Beiträge: 26123
Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 03. Aug. 2010 10:22 <-- editieren / zitieren --> Unities abgeben: Nur für güni2009
|
thorfynn
Mitglied
Ingenieur
Beiträge: 392
Registriert: 15.12.2006 Autodesk Inventor Professional 2020
Xeon E5-1650 v4
32 GB RAM
NVIDIA Quadro M4000
Windows 10 64bit.
2x 24" HP ZR2440w
SpaceMouse Pro
|
erstellt am: 04. Aug. 2010 13:46 <-- editieren / zitieren --> Unities abgeben: Nur für güni2009

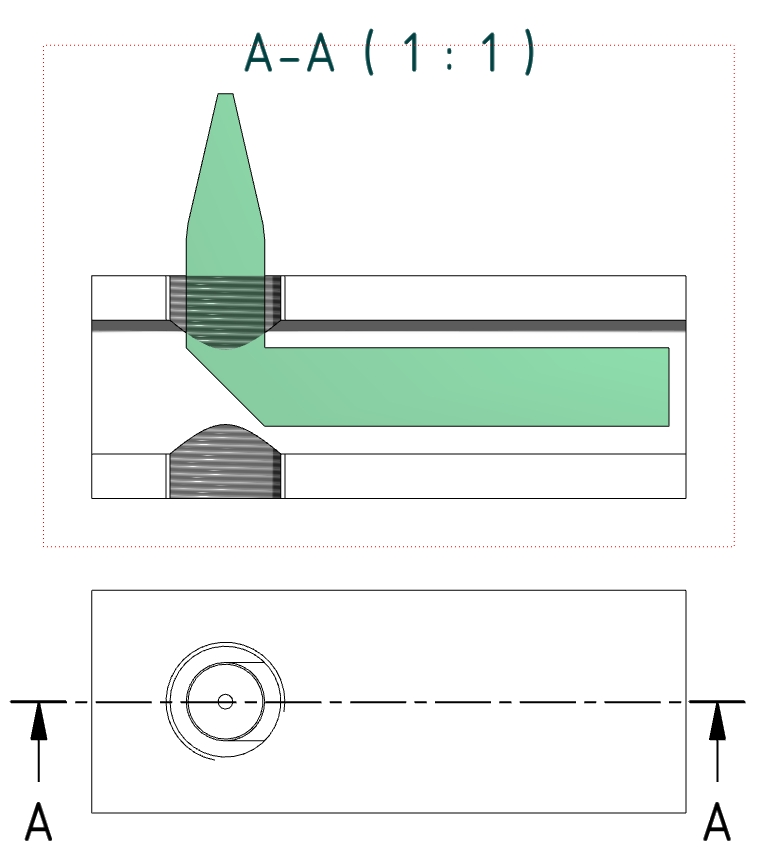

Also was auch funktioniert, ist die BG schattiert darzustellen. Wenn du dann dem Strahlengang eine Deckkraft von 50% zuweist, kannst du die Konturen dahinter durchschimmern sehen. Man muß nur noch mit den Restfarben der anderen Bauteilen ein wenig spielen und die Schraffuren bearbeiten, dann siehts ganz gut aus. ------------------
Gib gut und reichlich Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
