Thema: IPart mit zwei Variablen erstellen (551 mal gelesen)
|
danielb80 Mitglied Konstrukteur

 Beiträge: 187 Registriert: 13.10.2009 IV 2010 SP3 32bit, Build 272 MS XP 2002, SP3 Intel XEON 3.6 Ghz 3 GB Ram Logitech Space Explorer USB NVIDIA Quadro FX 3400/4400, 256 MB DDR3
|
erstellt am: 29. Jul. 2010 16:59 <-- editieren / zitieren --> Unities abgeben:
Hallo Zusammen, ich möchte an einem Bauteil zwei Komponenten ändern, und ein IPart (bzw. eine Bauteil-Ableitung) von jeder Kombination erstellen. Konkret bedeutet das, dass ich eine Bohrung mit X unterschiedlichen Durchmessern, und eine Extrusion mit Y unterschiedlichen Extrusions-Längen erstellen möchte. Da ich jede Kombination benötige, habe ich X mal Y verschiedene Möglichkeiten. Gibt es eine einfachere Methode, als sich jede einzelne Variante in einem IPart mühsam selbst zusammen basteln zu müssen? Vielen Dank und Gruss, Daniel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael Puschner Moderator Rentner


 Beiträge: 13007 Registriert: 29.08.2003 Toshiba Encore mit MS Office Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben. (Michael Anton)
|
erstellt am: 29. Jul. 2010 17:48 <-- editieren / zitieren --> Unities abgeben:          Nur für danielb80
Zitat: Original erstellt von danielb80: ... Gibt es eine einfachere Methode, als sich jede einzelne Variante in einem IPart mühsam selbst zusammen basteln zu müssen? ...
Wenn man die iPart-Tabelle mit Excel bearbeitet und die recht gut durchdachten Kopiermöglichkeiten von Excel durch Ziehen mit der Maus verwendet, ist das eine Sache von wenigen Sekunden, selbst falls X und Y natürliche Zahlen im zweistelligen Bereich sind. Extrusionslänge und Bohrungsdurchmesser dann noch zu Schlüsseln machen und ein komfortables iPart ist fertig. ------------------ Michael Puschner Autodesk Inventor Certified Expert Mensch und Maschine Scholle GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
danielb80 Mitglied Konstrukteur

 Beiträge: 187 Registriert: 13.10.2009 IV 2010 SP3 32bit, Build 272 MS XP 2002, SP3 Intel XEON 3.6 Ghz 3 GB Ram Logitech Space Explorer USB NVIDIA Quadro FX 3400/4400, 256 MB DDR3
|
erstellt am: 02. Aug. 2010 09:33 <-- editieren / zitieren --> Unities abgeben:
Hallo und Danke für den Beitrag. Ergänzend dazu: Wenn ich eine Zeichnungsableitung des Teils erstelle (von dem es dann zwölf Varianten (IParts) gibt), wäre es gut, die Variablen (Extrusionslänge, Bohrungsdurchmesser) in Tabellenform in der Zeichnung einzufügen, um nicht jede Variable in der Zeichnung zu platzieren. Gibt es eine Möglichkeit, dies automatisch durchführen zu lassen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael Puschner Moderator Rentner


 Beiträge: 13007 Registriert: 29.08.2003 Toshiba Encore mit MS Office Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben. (Michael Anton)
|
erstellt am: 02. Aug. 2010 10:43 <-- editieren / zitieren --> Unities abgeben:          Nur für danielb80
Zitat: Original erstellt von danielb80: ... wäre es gut, die Variablen (Extrusionslänge, Bohrungsdurchmesser) in Tabellenform in der Zeichnung einzufügen, ... Gibt es eine Möglichkeit, dies automatisch durchführen zu lassen?

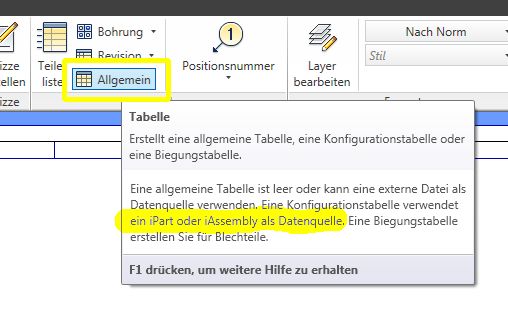

Mit dem allgemeinen Tabellenobjekt ist genau das möglich, wenn man man als Datenquelle das iPart angibt und nennt sich dann "Konfigurationstabelle". ------------------ Michael Puschner Autodesk Inventor Certified Expert Mensch und Maschine Scholle GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
