Guten Morgen,

habe mal in einer Masterskizze gesehen,dass man den Abstand von Arbeitsebenen
über ein Maß steuern kann.

Kann mir Jemand einen Tipp geben.

Danke und einen schönen Tag wünscht euch Henry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ganz einfach: Die Arbeitsebene über ein (Abstands-)Maß erzeugen, dann kannst Du genau dieses Maß später ändern.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von Leo Laimer:
Ganz einfach: Die Arbeitsebene über ein (Abstands-)Maß erzeugen, dann kannst Du genau dieses Maß später ändern.

---

Hallo Leo,

danke für deine Antwort.

Mit einer Vermaßung wäre auch nicht schlecht.
Ist das nicht so stabil?

Viele Grüße von Hnery

[Diese Nachricht wurde von Genion 3D am 23. Jun. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Was soll die Frage?
Das IST eine "Vermaßung" (in IV-Sprache: Ein Parameter).
Oder fehlt Dir nur eine visuelle Darstellung des Parameters im Modell?
Dann kannst Du ja auch eine Geometrie erzeugen die das gewünschte Maß repräsentiert, und darauf die AE direkt anbinden.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke Leo

Zitat:

---

Dann kannst Du ja auch eine Geometrie erzeugen die das gewünschte Maß repräsentiert, und darauf die AE direkt anbinden.

---

das habe ich früher mal so gemacht, aber ich kann mich waage erinnern dass die Ebenen sich abgelöst haben.
Wie gesagt es ist eine Weile her, kann natürlich auch damals an mir gelegen haben.

Zitat:

---

Was soll die Frage?
Oder fehlt Dir nur eine visuelle Darstellung des Parameters im Modell?

---

wie gesagt, ich habe in einer Skizzen.ipt gesehen dass 2 Ebenen übereinander standen und
daneben ein Maß zu sehen war mit welchem man den Abstand steuern konnte. Ich fand dass nur gut.
Über Bemaßung bearbeiten ist auch gut.

Einen schönen Tag wünscht Henry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


So ungefähr?

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

cad_layout_driven_by_sketch.ipt.txt

Hallo Henry

Wenn das ganze an Übersicht gewinnen soll gewöhne dir an solche
Arbeitsebenen über Positionsskizzen zu treiben.
Der grosse Vorteil ist das du über verändern der Skizze die Hilfsebenen
auch nach einem Jahr sofort verstehst und ändern kannst.
Ganz nach dem Motto
"Ein Ring, sie zu knechten, sie alle zu finden,
Ins Dunkel zu treiben und ewig zu binden,"

Im Anhang ein Beispiel.

------------------

"Das Motto des Tages"
Wir hatten nie 'ne Schulung in Inventor
Wir hatten nie 'ne Schulung in Methodik
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

So ungefähr?

---

Ja Leo

Gruß Henry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke Frank



Zitat:

---

Positionsskizzen zu treiben.

---

habe es gerade mal ausprobiert.
es ist gut
kann man eigentlich nachträglich eine AE auf eine Skizzenliene beamen?

Viele Grüße von Henry

[Diese Nachricht wurde von Genion 3D am 23. Jun. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

könnt ihr das einen anfänger wie mir, vereinfacht erklären?
wäre sehr dankbar
lg
raffi

------------------
Nimm das Leben nicht so ernst, du kommst eh nicht lebend heraus!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

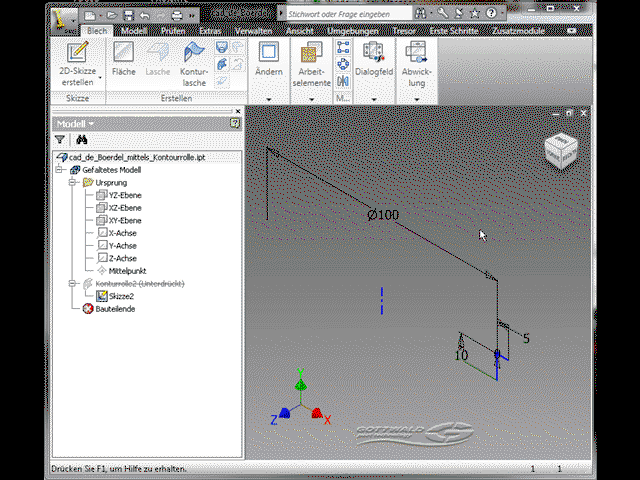

IV_AE_Bem1.wmv.txt IV_AE_Bem2.wmv.txt

Zitat:

---

Original erstellt von IV-Raffi:
könnt ihr das einen anfänger wie mir, vereinfacht erklären? ...

---

Dann versuche ich als totaler IV-Anfänger das zu erklären, was ich in diesem Zusammenhang verstanden bzw. herausgelesen zu haben glaube:

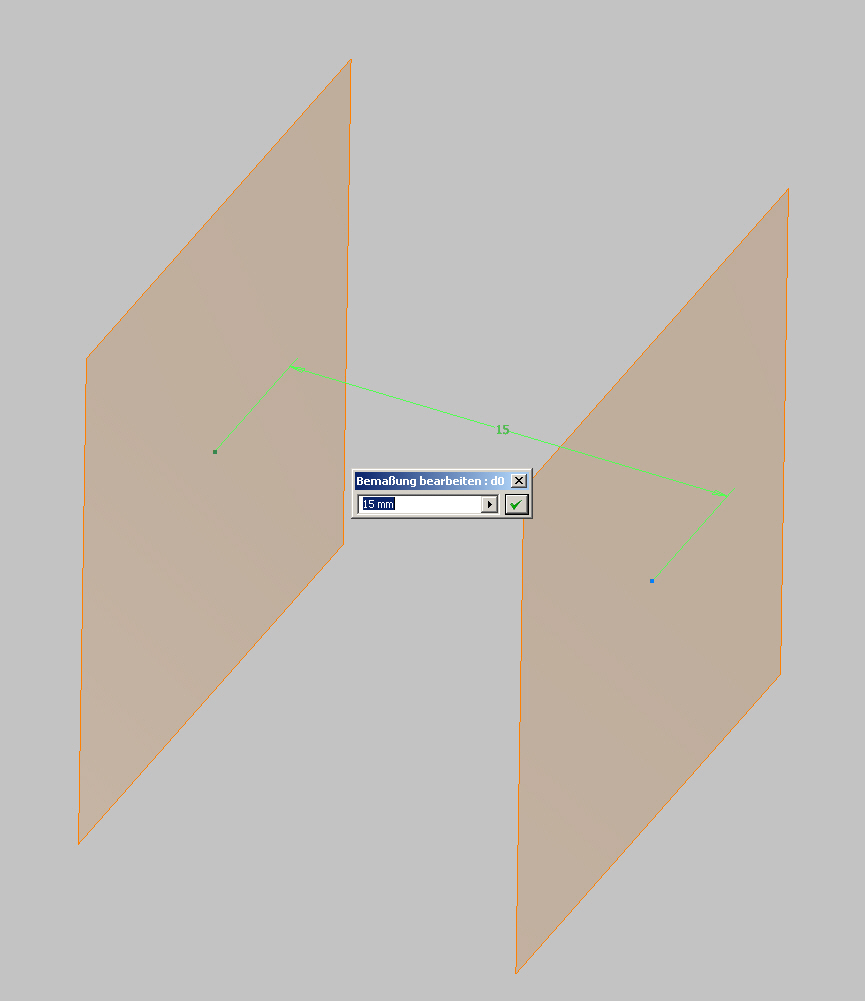

Wenn in IV eine Arbeitsebene als Versatz zu einer vorhandenen erstellt wird, kann der Versatz als Maßwert eingegeben werden. Er lässt sich aber scheinbar nicht als Maß auf dem Bildschirm dauerhaft anzeigen (IV_AE_Bem1). Gleichwohl handelt es sich um einen regulären Maßparameter, der in der Parameterliste (fx) auftaucht.

Will man das Maß als solches im 3D angezeigt bekommen, wird sinnvollerweise vorher eine Skizze erstellt, die einen bemaßten Punkt oder eine bemaßte Linie (z. B. Konstruktionslinie) enthält. Danach wird die Arbeitsebene parallel zur Ausgangsebene duch den Punkt bzw. Linienendpunkt der Skizze erstellt. Somit lässt sich der Abstand der AE über das zeigbare Skizzenmaß steuern (IV_AE_Bem2).

Ich hoffe, ich habe keinen Mist geschrieben.

------------------
----------------

"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

vielen dank!

------------------
Nimm das Leben nicht so ernst, du kommst eh nicht lebend heraus!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Henry

Yepp auch dies geht schaue mal bei den Arbeitselementen unter dem Punkt "Element neu definieren"

------------------

"Das Motto des Tages"
Wir hatten nie 'ne Schulung in Inventor
Wir hatten nie 'ne Schulung in Methodik
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Wyndorps:

Ich hoffe, ich habe keinen Mist geschrieben.

---

Stimmt soweit alles

------------------
Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.

Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Wyndorps:
... Danach wird die Arbeitsebene parallel zur Ausgangsebene duch den Punkt bzw. Linienendpunkt der Skizze erstellt. ...

---

Zur Ergänzung:

Bei einer Linie (oder einer beliebigen anderen 2D- oder 3D-Skizzen-Kurve, Körperkante, Achse ...) kann die Definition auch normal zur Kurve und durch einen Punkt erfolgen.

z.B.: Linie und deren Endpunkt

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Mensch und Maschine Scholle GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Noch einmal zum Titel zurück "Arbeitsebenen vermaßen".

Mein Prof von früher hätte dazu gesagt:

"Man kann sich vertun und man kann auch etwas vermaßen. Das wäre dann eine falsche Bemaßung."

------------------
Gruß Lothar

---------------------------------------------------
