Hallo zusammen,

ich muss in Inv. eine Topfkurve Durchmesser ca. 2 m machen, die bei einer Drehbewegung einen Arm auf- und ab steuert.
Die Topfkurve gibt eine kreisförmige Laufschiene mit Bergen und Tälern vor, auf der dann eine Rolle abläuft und die Bewegung an einen Arm weitergibt.
Der Verlauf der Kurve ist als 2D Abwicklung von bestehenden Maschinen vorhanden.
Diese muss jetzt im Inv. zu einem Zylinder gerundet werden, so wie es bei der Fertigung auch gemacht wird.
Mit welchen Funktionen lässt sich das erreichen?

Beste Grüße
Andi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:	Infos zum Werbeplatz >>
speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

ManfredR
Mitglied
Konstrukteur

Senden Sie eine Private Message an ManfredR

Schreiben Sie einen Gästebucheintrag für ManfredR

Beiträge: 81
Registriert: 31.10.2009

MS Windows 7 Ultimate 64 Bit
IV 2011
Intel Core 4 CPU 3,4 GHz
8 GB Ram

erstellt am: 17. Feb. 2010 14:08

<-- editieren / zitieren -->

Unities abgeben:

Nur für arg


Hallo Andi.

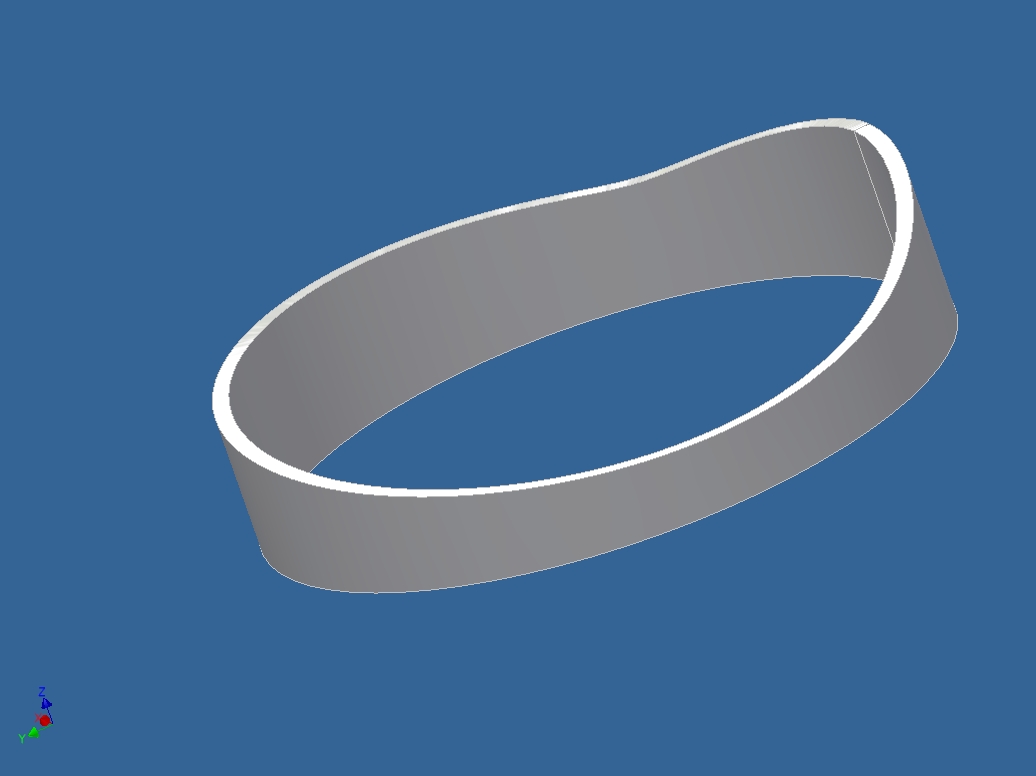

Ich habs nach einigem Herumprobieren so hingekriegt.
Zylinder mit entsprechendem Durchmesser erzeugen.
Auf dem Zylindermantel eine Prägung mit entsprechender Abwicklungsskizze und Dicke erzeugen.(Auf Fläche aufbringen.)
Den ersten Zylinder wieder wegextrudieren.

Gruß Manfred

------------------
geht nicht,gibtŽs nicht,geht schlecht geht.
