Hallo zusammen,

mich plagt ein Problem.

Welche Formate können alles in eine *.idw eingefügt werden, wenn ich über "Einfügen" --> "Objekt" gehe?

Wir haben es mit verschiedenen dwg-Dateien aus AutoCAD 2004, 2009 und Mechanical 2009 probiert, slebst das neu erstellen einer Auto-CAD-Zeichnung funktioniert nicht.

Geht das technisch nicht? Warum wird es dann im Dialog-Feld angeboten. Wenn es geht, dann die Frage was wir/ich falsch mchen.

Danke für eure Unterstützung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Einfügen/Objekt startet das OLE-Gelumpe, das grad mal für Pixelbildchen reicht, IMHO.
Wenn man auf diese Weise eine ACAD-DWG einfügt wird das so ein skuriler Pixelhaufen mit dem Niemand eine Freude haben wird.
Falls das Einfügen von DWG's bei Dir so nicht funktioniert, sei froh und wähle einen der anderen, sehr viel besseren Wege.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

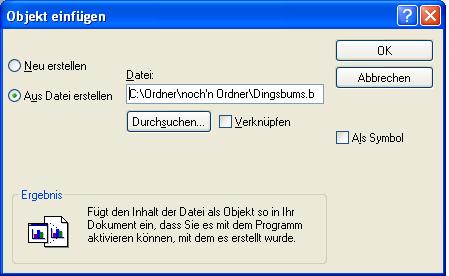

Im Prizip kann man mit >Objekt einfügen<, alle gängigen OLE-Objekte  ( OLE = Object Linking and Embedding)einfügen.
Man muss jedoch >Aus Datei erstellen< optionalisieren
Sogar ACAD-Zeichnungen, sofern das ACAD-Programm installiert ist.
Wobei ich mich ernstaft frage, warum man ausgerechnet ACAD-Zeichnungen in eine IDW einfügen will

------------------
Axel
-------------------
Versuch macht kluch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Leo Laimer:

Falls das Einfügen von DWG's bei Dir so nicht funktioniert, sei froh und wähle einen der anderen, sehr viel besseren Wege.

---

Wieviele Wege gibt es denn?

Weder über neuerstellen noch über aus Datei erstellen funktioniert. Selbst wenn die Qualität nicht stimmt, wäre doch dennoch die Frage warum es nicht funktioniert.

Zitat:

---

Original erstellt von Axel-Rother:

Wobei ich mich ernstaft frage, warum man ausgerechnet ACAD-Zeichnungen in eine IDW einfügen will

---

Will ein Anwender eben tun, angeboten wird es und ich frage mich nun warum es nicht funktioniert. Was der Anwender genau damit will entzieht sich meiner Kenntnis.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aus dem Stegreif fallen mir nicht alle Methoden ein, aber hier ein paar gute Möglichkeiten für die Zeichnungsableitung:

1.) Skizze auf Zeichnung (kann eine Entwurfsansicht sein), in dieser Skizze Einfügen/AutoCAD-DWG usw. Das wäre ein statisches Einfügen.

2.) Inventor-IDW als Inventro-DWG abspeichern, diese im Mechanical aufmachen, im Mech dann die gewünschte DWG per XREF einfüge.
Dies wäre ein dynamisches Einfügen.

3.) AutoCAD-Zeichnung im ACAD öffnen, Elemente markieren und in die Zwischenablage nehmen, im IV wiederum in einer Skizze aus der Zwischenablage einfügen. Dies ist natürlich ein statisches Einfügen.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich hab das hier ausprobiert und es geht; und zwar ohne zusätzliche Skizze in der *.idw. Und das Ganze halt dann ohne Maßstab.. .
Auch das Aktivieren der Umgebung geht. Zuzüglich dem unproportionalem Maßstabslosen detschen der Zeichnung

Nun, wenn das Einfügen einer *.dwg als OLE-Objekt nicht funktioniert, könntest du mal in der Systemumgebung nachsehen, ob *.dwg mit der Anwendung ACAD standardmässig verknüpft sind.

------------------
Axel
-------------------
Versuch macht kluch
