Hallo,

ich habe da ein Problem. Auf den Bilder seht ihr was ich bisher gezeichnet habe und wie es mal aussehen soll.
Steh gerade auf dem Schlauch und weiß nicht wie ich das "Kronenmuster" realisiere. Hoffe ihr könnt mir weiter helfen und wisst was ich mein. Also ausen herum diese Vertiefungen...

Gruss Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern

Senden Sie eine Private Message an nightsta1k3r

Schreiben Sie einen Gästebucheintrag für nightsta1k3r

Beiträge: 11279
Registriert: 25.02.2004

Hier könnte ihre Werbung stehen!

erstellt am: 03. Dez. 2009 07:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

Kommt jetzt im Detail auf die Kronenform an, aber ein quick&dirty-Vorschlag:
Tangentiale Arbeistebene auf den Zylinder, eine Zacke skizzieren und wegextrudieren, Reihenanodung, fettich.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heinerich
Mitglied
Apparatebauer

Senden Sie eine Private Message an Heinerich

Schreiben Sie einen Gästebucheintrag für Heinerich

Beiträge: 492
Registriert: 30.11.2007

WIN 7 ex 64bit
Intel Core2 Quad /9300 /2,5 Ghz/8 GB RAM
NVIDIA Quadro 2000
AIP2011 / SP1

erstellt am: 03. Dez. 2009 09:10

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

Die Zacken sind aber in der Höhe jeweils versetzt nightsta1k3r, das macht die Sache etwas komplizierter. Dann ist die ganze "Leiter" nochmal 180° gegenständig. Also: je Zacke eine AE und eine Skizze, passenderweise würde ich sie in die Bauteilmittelachse legen und nach beiden Seiten hin wegextrudieren. Die Skizzengeometrie kann man ja kopieren und an der neuen Höhe festtackern.

------------------
"... Es ist besser zu schweigen und als Idiot verdächtigt zu werden als zu Reden und den Beweis anzutreten...."
www.gidf.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kraxelhuber
Mitglied
staatlich geprüfter Techniker Fachrichtung Maschinentechnik

Senden Sie eine Private Message an Kraxelhuber

Schreiben Sie einen Gästebucheintrag für Kraxelhuber

Beiträge: 726
Registriert: 28.03.2007

MS Windows 7 64-bit;
Intel Core i7 CPU 965
@ 3.20GHz, 12GB RAM;
NVIDIA Quadro 5000 - 2,5GB;
HP LP3065 - 30" TFT Monitor;
AIP 2014

erstellt am: 03. Dez. 2009 09:21

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

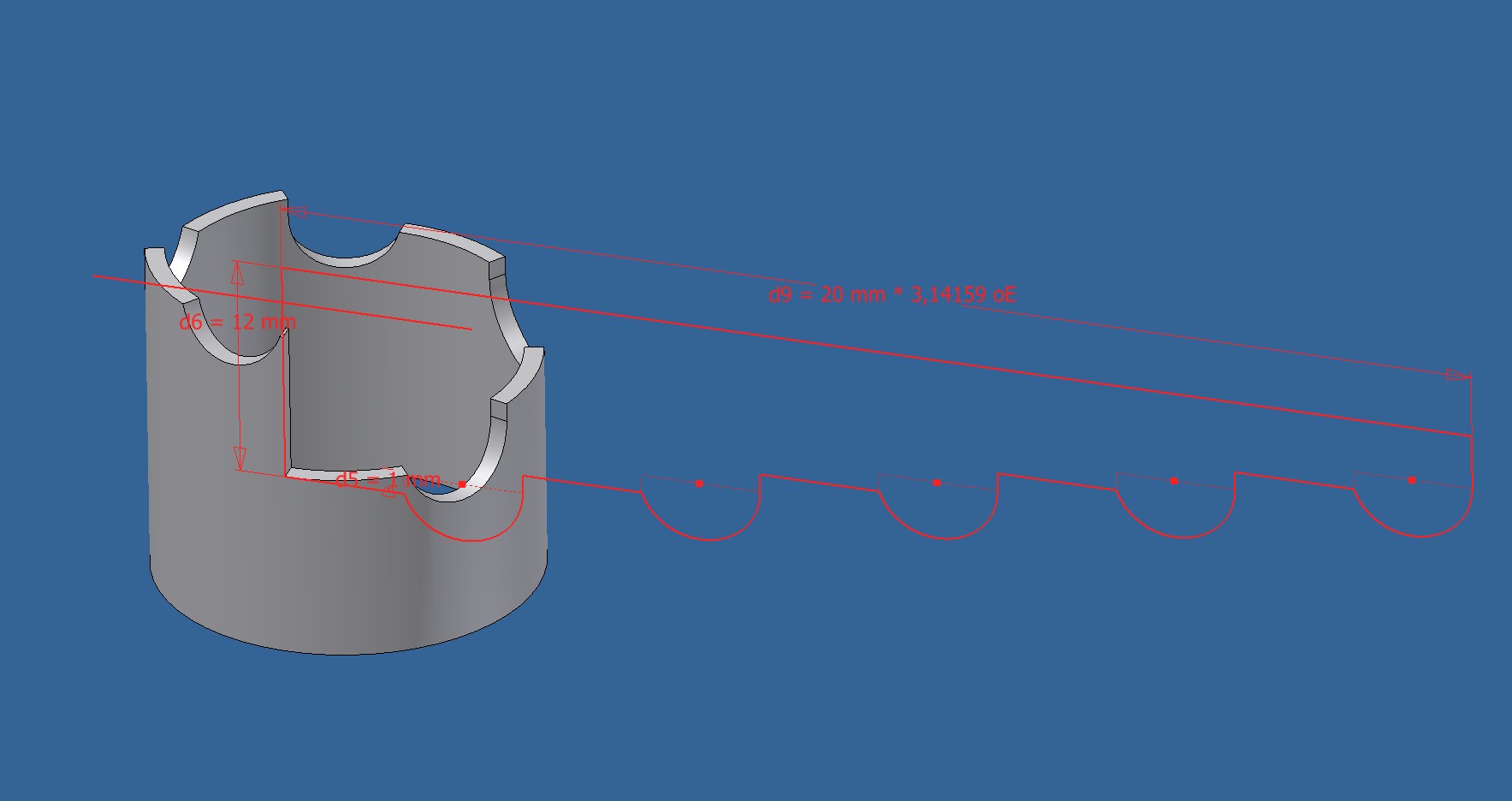

Vielleicht mit Prägen mal versuchen wie es im Anhang zu sehen ist...

------------------
Gruß Dirk

Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken.
(David Hilbert)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

klitschko111
Mitglied
Konstrukteur

Senden Sie eine Private Message an klitschko111

Schreiben Sie einen Gästebucheintrag für klitschko111

Beiträge: 139
Registriert: 10.09.2009

erstellt am: 03. Dez. 2009 09:39

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

Krone.zip

Ja mit Prägen bin ich auch zu einem Ergebnis gekommen.

Habe erst versucht die Skizze als 3D Skizze auf die Mantelfläche zu projiziern, dann eine Fläche daraus erzeugt und dann wollte ich mit Verdickung die Fläche nach innen abziehen, hat er aber nicht gemacht.
Weiß jemand warum?

Da Beispiel mit Prägen habe ich mal angehängt.

Gruß Veit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heinerich
Mitglied
Apparatebauer

Beiträge: 492
Registriert: 30.11.2007

WIN 7 ex 64bit
Intel Core2 Quad /9300 /2,5 Ghz/8 GB RAM
NVIDIA Quadro 2000
AIP2011 / SP1

erstellt am: 03. Dez. 2009 09:55

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

Zitat:
Original erstellt von Kraxelhuber:
Vielleicht mit Prägen mal versuchen wie es im Anhang zu sehen ist...

Wieder was gelernt! Ich sollte in Zukunft öfter prägen... Münzen wäre auch gut!

------------------
"... Es ist besser zu schweigen und als Idiot verdächtigt zu werden als zu Reden und den Beweis anzutreten...."
www.gidf.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau

Senden Sie eine Private Message an W. Holzwarth

Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9334
Registriert: 13.10.2000

Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 03. Dez. 2009 10:10

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

Wenn ich mir die Fransen auf dem Foto betrachte, dann wurden die Zacken wohl gefräst. Und wenn's dann genau sein soll, fällt Prägen aus. Das gibt nämlich weder Kreise auf der Oberfläche, noch zylinderförmige Konturen in radialer Richtung.

Da hilft nur Anordnung am Spiralpfad ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen

Senden Sie eine Private Message an Roland Schröder

Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13435
Registriert: 02.04.2004

IV 2024

erstellt am: 03. Dez. 2009 10:21

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

Zitat:
Original erstellt von W. Holzwarth:
Da hilft nur Anordnung am Spiralpfad ..

Genau!

Ich denke, dass das auch von der Funktion her Zylnderflächen sein müssen, denn das Ding sieht aus wie ein Höhen-Verstell-Element, das auf einem quer durch ein Stützrohr gesteckten Stift ruht.

------------------
Roland
www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ManfredR
Mitglied
Konstrukteur

Senden Sie eine Private Message an ManfredR

Schreiben Sie einen Gästebucheintrag für ManfredR

Beiträge: 81
Registriert: 31.10.2009

MS Windows 7 Ultimate 64 Bit
IV 2011
Intel Core 4 CPU 3,4 GHz
8 GB Ram

erstellt am: 03. Dez. 2009 11:45

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

Verstellkrone.zip

Hallo.
Das "Ding" soll wohl wie im Anhang aussehen.
Halbkrone ipt anfertigen.
Verstellkrone iam erzeugen.
AK Verstellkrone ipt erzeugen.
2x R3 modellieren.
fertig. http://ww3.cad.de/foren/ubb/icons/icon10.gif

Gruß ManfredR

------------------
geht nicht,gibt´s nicht,geht schlecht geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen

Beiträge: 13435
Registriert: 02.04.2004

IV 2024

erstellt am: 03. Dez. 2009 12:07

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

Modellierst Du immer so kompliziert?

------------------
Roland
www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ManfredR
Mitglied
Konstrukteur

Beiträge: 81
Registriert: 31.10.2009

MS Windows 7 Ultimate 64 Bit
IV 2011
Intel Core 4 CPU 3,4 GHz
8 GB Ram

erstellt am: 03. Dez. 2009 13:10

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

Es gibt sicher einfachere Herangehensweisen.
Mir ist momentan nichts besseres eingefallen.
Hauptsache "fertig"javascript:InsertSMI('

%20');

------------------
geht nicht,gibt´s nicht,geht schlecht geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

klitschko111
Mitglied
Konstrukteur

Beiträge: 139
Registriert: 10.09.2009

erstellt am: 03. Dez. 2009 13:58

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

Krone2.zip

Hallo Roland,

wie würdest du das denn machen?
Wie funktioniert denn Anordung am Spiralpfad?

Hab mir jetzt so wie in dem Beispiel geholfen, ist aber sicher auch zu umständlich?

Gruß und Danke Veit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dd55
Mitglied
Ingenieur

Schreiben Sie einen Gästebucheintrag für dd55

Beiträge: 11
Registriert: 11.08.2005

erstellt am: 03. Dez. 2009 16:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

Hallo klitschko,

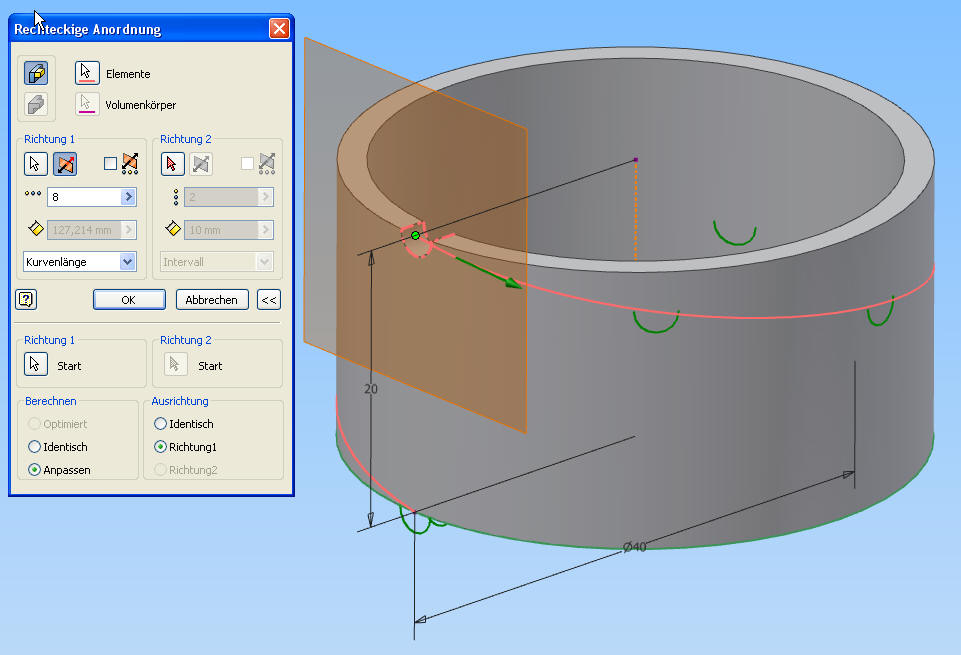

die Anordnung entlang eines 3D-Splines(Spiral-Pfad) verbirgt sich im Befehl Rechteckige Anordnung. Ich denke das angehängte Bild erklärt sich selbst.
Gruß Dieter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heinerich
Mitglied
Apparatebauer

Beiträge: 492
Registriert: 30.11.2007

WIN 7 ex 64bit
Intel Core2 Quad /9300 /2,5 Ghz/8 GB RAM
NVIDIA Quadro 2000
AIP2011 / SP1

erstellt am: 03. Dez. 2009 16:05

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid

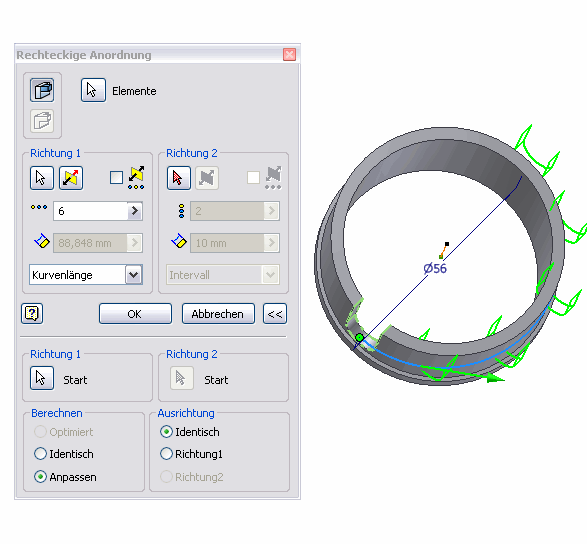

Angehängtes Bild... scheint nicht sehr anhänglich zu sein

------------------
"... Es ist besser zu schweigen und als Idiot verdächtigt zu werden als zu Reden und den Beweis anzutreten...."
www.gidf.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dd55
Mitglied
Ingenieur

Beiträge: 11
Registriert: 11.08.2005

erstellt am: 03. Dez. 2009 16:13

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid


so, ich versuche es noch mal, ist mir nicht klar warum das Bild nicht angehängt wurde.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

carbonkid
Mitglied
Kunststoffverarbeiter

Beiträge: 31
Registriert: 15.07.2008

Asus P5B Deluxe Wifi
E6600
4GB RAM
Quadro FX1500
CATIA V5R19/ INVENTOR 2012
WINDOWS 7

erstellt am: 03. Dez. 2009 20:16

<-- editieren / zitieren -->

Unities abgeben:

Hallo,

schon mal vielen Dank an alle die sich an dem Teil versuchen.
Es handelt sich bei dem Teil auf meinem ersten Bild um ein Verdrehring eines RC Car Dämpfer um die Federvorspannung zu verändern. Doc Snyder hat das schon ganz gut erkannt.

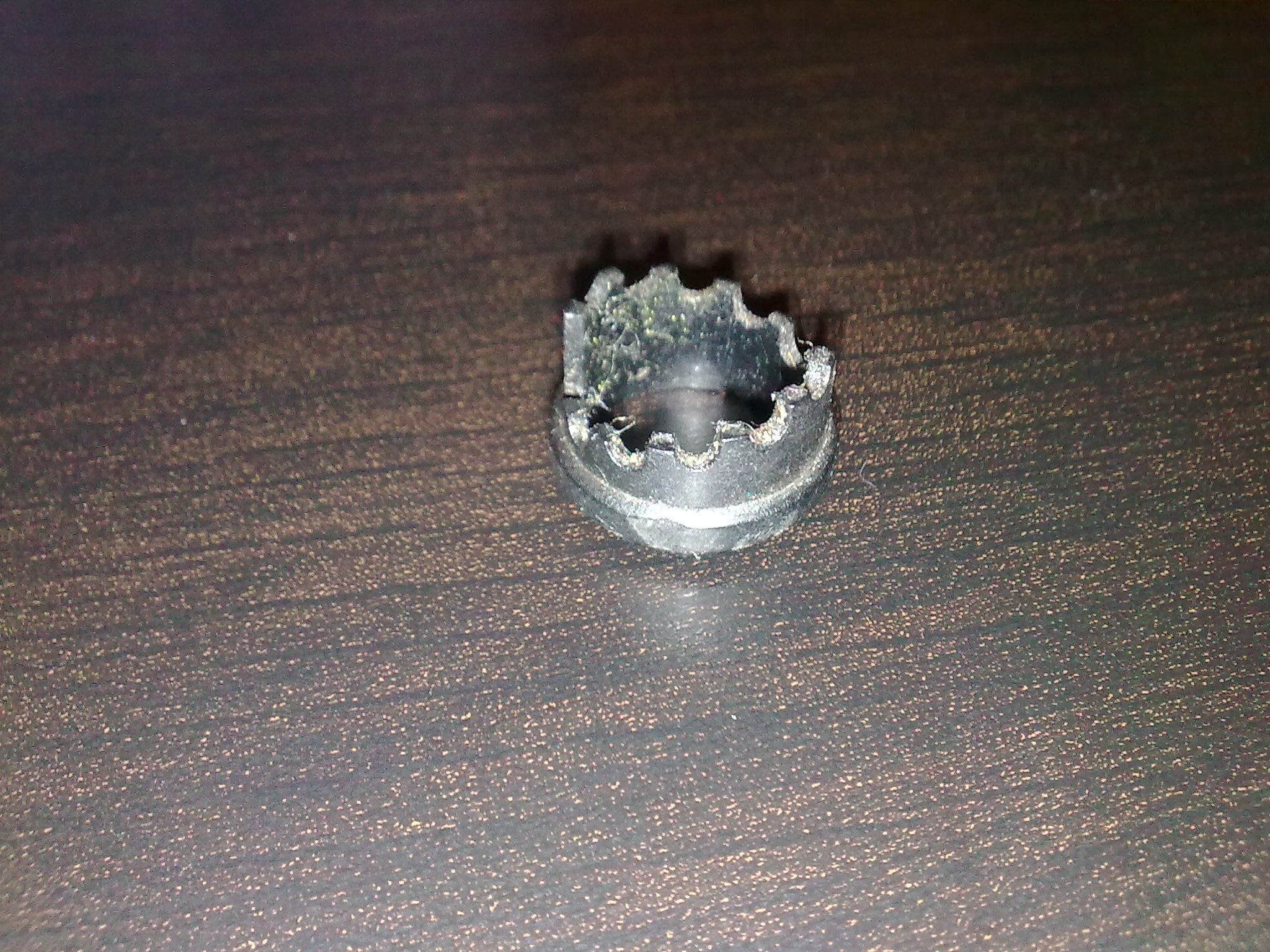

Es ist bisher ein Spritzgußteil. Das täuscht auf dem Bild, die vermeindlichen Fransen sind nur Staub und Mutzeln.

Die letzte Variante von Heinrich werde ich die Tage mal probieren. Hätte gar nicht gedacht das dieses Teil so schwierig ist.

Gruss Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

klitschko111
Mitglied
Konstrukteur

Beiträge: 139
Registriert: 10.09.2009

erstellt am: 04. Dez. 2009 09:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für carbonkid


Hallo,

hatte ich ja auch probiert, aber bei mir sah das halt so wie in dem Bild aus.

Liegt das am IV 2008?

Gruß Veit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
