Hallo.

Ich nutze Autocad Inventor Professional 2010.

Ich habe folgendes Problem:

1.Ich habe eine Step Datei, die eine einzelne Windung einer Feder zeigt im Inventor geöffnet. An dieser Datei möchte ich eine Belastungsanalyse durchführen, wie in Bild 1 dargestellt. Nun ist es mir aber nur möglich, die Kräfte wie im Bild 1 (gelbe Pfeile) angreifen zu lassen. Ich möchte aber die Kraft an der Stelle haben, die ich mit einem schwarzen Pfeil markiert habe. Wie schaffe ich das?

2. Kann nach der erfolgten Belastungsanalyse ein Schnitt durch das Bauteil gemacht werden, um zu sehen wie sich die Spannungen im Inneren verhalten? Praktisch ein Schnitt wie in Bild 2 durch die rote Markierung dargestellt.

Danke schonmal für die Hilfe.

mfg

Sepp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Sepp,

Lass Dich von den Pfeilen nicht irritieren, die sind dort wo Du mit der Maus hinklickst, nicht zwingend genau dort wo die Kraft angreift (obwohl's IV 2010 ganz gut hinkriegt die Pfeile an die "richtige" Stelle zu platzieren - meistens).
Für den Kraftangriff brauchst Du eine Geometrie, eventuell musst Du Dir eine machen wenn keine Passende vorhanden ist.

Schnitt durch die fertige Analyse kann man machen.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das geht echt?

Ein Schnitt durch eine Belastung ?!

Das möchte ich gerne sehen. Konnte das nicht wirklich finden

Vielen Dank..

------------------
MfG. Pawel Sitko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das muss man sinnigerweise zuerst im Modell machen, dann wird die Belastungsanalyse auch entsprechend aufgeschnitten dargestellt.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von sepp85:
... eine einzelne Windung einer Feder ...
... Belastungsanalyse ...
...Kräfte wie im Bild 1 ...

---

Und Du meinst, da käme etwas Sinnvolles bei raus?

------------------
Roland
www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jedoch lässt sich die Baugruppe / das Bauteil nicht wie im FEMTool für die Version 2009 von InventorLAB eine eigene Schnittfläche wählen.

Zudem ist die graue Textur im Schnitt sichtbar, und nicht die Spannungen in der Fläche ?!

Oder ist das doch anders?

------------------
MfG. Pawel Sitko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich wüsste jetzt auch nicht das die Analysergebnisse sich im Schnitt darstellen lassen ausser wie Leo es beschrieben hat.

Richtig gut hat das aber schon in der Advanced Simulation Technology Preview funktioniert. Bleibt uns nur abzuwarten bis es acuh im Inventor direkt funktioniert...

Hier noch der Downloadlink

------------------
Gruß Dirk

Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken.
(David Hilbert)

[Diese Nachricht wurde von Kraxelhuber am 10. Nov. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich hab' nur gesagt dass es geht, aber nicht dass es gut geht und dass ich es für gut (oder gar ideal) befinde.
Im anderen Thread von gestern steht meine Meinung dazu ganz klar: Das FEM-Modul kann den anderen Midrange-Systemen derzeit nicht das Wasser reichen.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Federausschnitt_1_windung.rar

Okay erstmal danke für die Antworten.

Ich kenne mich mit Inventor nicht wirklich gut aus. Ich arbeite normal mit meiner Studentenversion von Solid Edge, aber dort ist das Simulations Tool nicht dabei. Deshalb habe ich zu Inventor gegriffen um die Belastungssimulation durchzuführen. Ich habe das an einem Uni Rechner mit einer anderen Version (Inventor 10) schon mal durchgeführt und ich muss sagen da hat das wesentlich besser geklappt....

Ich werde jetzt mal probieren ob ichs hin kriege... wenngleich mir nicht wirklich klar ist, wie das mit dem Schnitt funktioniert. Welche Möglichkeit hab ich, eine passende Geometrie selbst zu erstellen?

Ach ja. Das Ganze ergibt schon einen Sinn wenn man den Anwendungsfall kennt

Danke nochmal.

Grüße

Sepp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ohne-scheitelpunkt.jpg mit-scheitelpunkt.jpg

Für die Positionierung von Lasten hast du die Möglichkeit "Flächen" und "Punkte" auszuwählen.

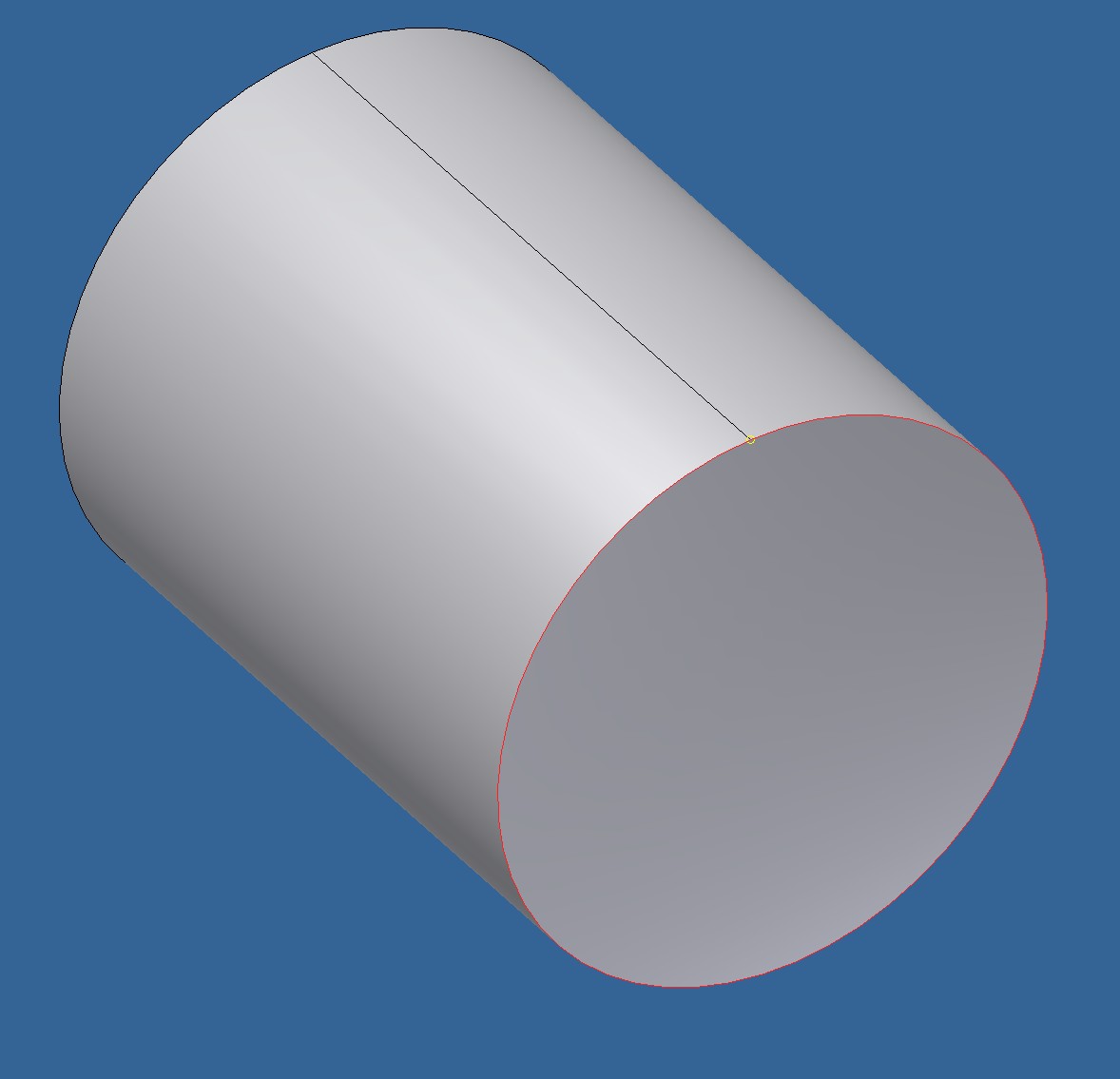

Wenn nun eine zylindrische Fläche auf eine planare Fläche trifft hast du i.d.R. ja keinen Punkt. Wenn du nun die zylindrische Fläche mit einer zusätzlich erzeugten Arbeitsebene (positioniert an der Stelle wo du den Punkt haben möchtest) schneidest (trennst), dann kannst du den flächenmäßig erhaltenen Scheitelpunkt als Kraftangriffspunkt definieren.

------------------
Gruß Dirk

Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken.
(David Hilbert)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gut jetzt habe ich die Belastungsanalyse endlich hinbekommen. Danke für den Tip.

Jetzt hänge ich nur noch an der Schnittansicht fest... gibts irgendwelche Tips welchen Befehl ich da am besten nehme bzw. wie ich da am besten vorgehe?

P.S. Mag sein das die Analyse rein akademischen Wert hat. Mir ist klar, dass man sich auf die Ergebnisse nicht blind verlassen kann, trotzdem bieten sie gewisse Anhaltspunkte.

mfg

Sepp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In der Modellier-Umgebung, eine neue Querschnittanalyse erstellen.
Dann wieder in's FEM schalten.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Sepp,

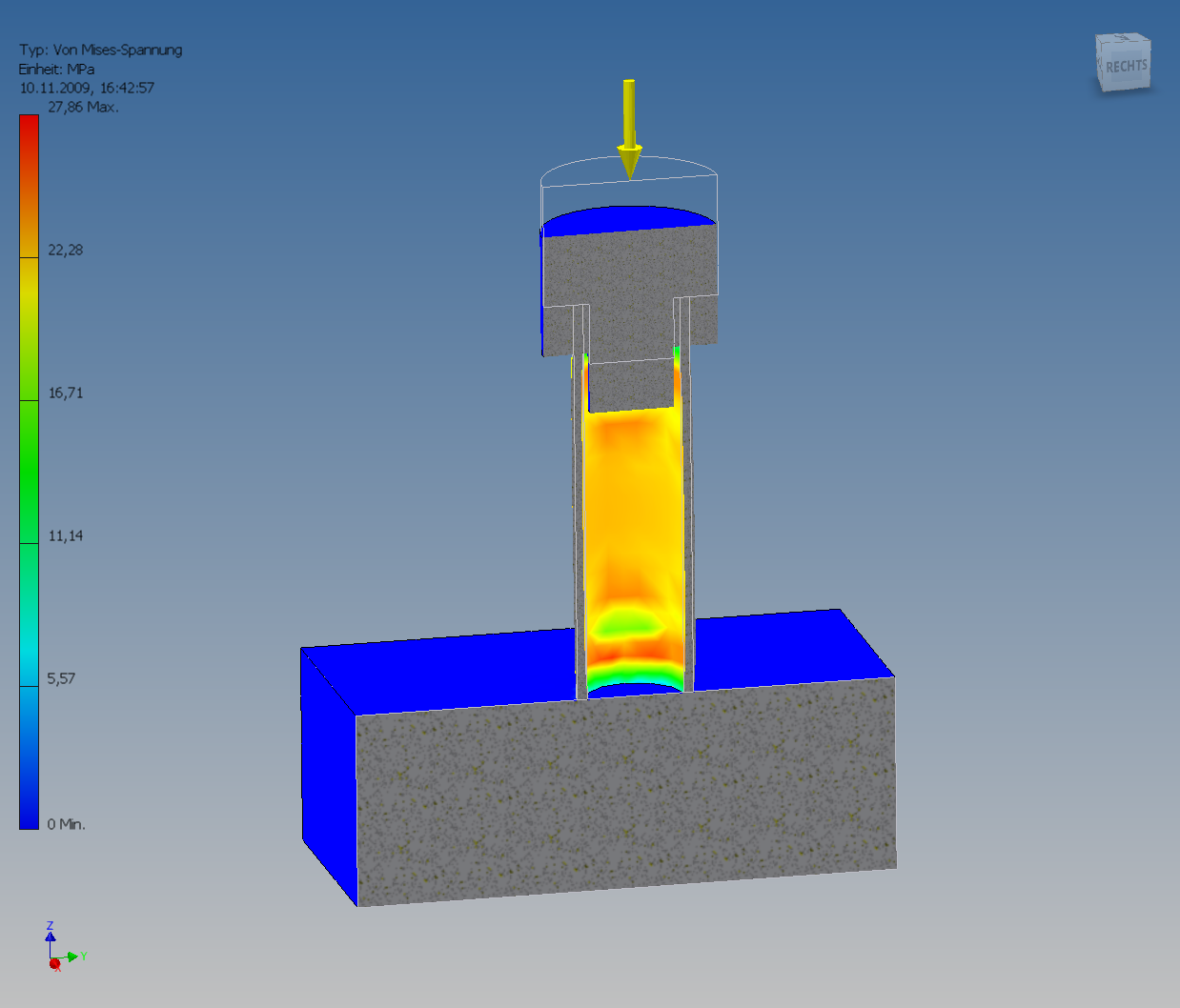

schneiden kannst du das Ding, die Schnittflächen sind aber nicht mit den Spannungsfarben gekennzeichnet.

Josef

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok dann hat sich das erledigt wenn das nicht eingefärbt ist. Ich danke trotzdem allen für die Hilfe und die guten Ratschläge

Ach ja, rein interessehalber, gibts denn überhaupt Möglichkeiten sich die Spannung im Inneren anzeigen zu lassen? Ich vermute mal dort braucht man dann andere Programme.

mfg

Sepp

[Diese Nachricht wurde von sepp85 am 10. Nov. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von sepp85:
Das Ganze ergibt schon einen Sinn wenn man den Anwendungsfall kennt

---

OK, sorry für den Daumen. War vielleicht zu pauschal, weil so oft absoluter Unsinn mit FEM gerechnet wird, wenn das nötige klassische Fachwissen fehlt, was auch durch Computer nicht ersetzt werden kann.

------------------
Roland
www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
