Thema: Biegeteil_komplex (3239 mal gelesen)
|
Lena98 Mitglied Technische ZeichnerIn

 Beiträge: 91 Registriert: 05.07.2007 IV 2019 Prof Windows XP
|
erstellt am: 20. Jun. 2009 16:26 <-- editieren / zitieren --> Unities abgeben:
|
freierfall Ehrenmitglied V.I.P. h.c. Techniker

 Beiträge: 11582 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 20. Jun. 2009 18:04 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
|
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister

 Beiträge: 3641 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 20. Jun. 2009 18:17 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98

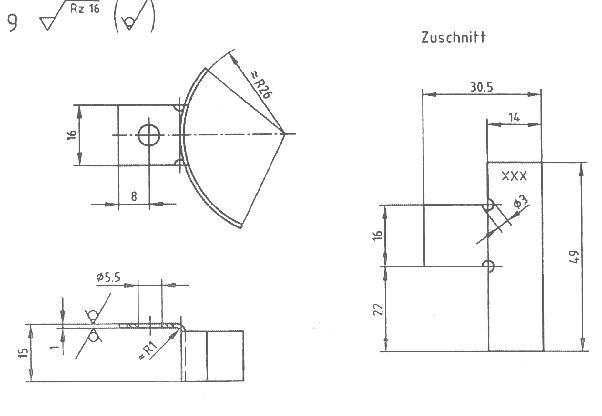

@Sascha Speichern und die Dateiendung umbenennen, dann wird es ein JPG @Lena Das ist eine Fangfrage, oder? Dargestellt ist ein Schweißteil, das aus einem Ring mit einer angeschweissten Lasche besteht. BTW : Schaffst Du es in diesem Leben noch, Deine Systeminfo mal auszufüllen? Dann wüssten die Leutz, dass Du IV2008 nutzt. Tust Du doch, oder? Andreas
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker

 Beiträge: 11582 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 20. Jun. 2009 18:27 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
Andreas, ach was unter Vista muss ich nur draufklicken und schon wird das Bild angezeigt ohne umbenennen. Aber ich dachte es sei eine ipt. Deswegen habe ich diese umbenannt und geöffnet oder das ging ja nicht  Ich mag Vista immer mehr. ist machbar und ich denke mit IV2010 noch einfacher.  sei herzlich gegrüsst Sascha Fleischer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister

 Beiträge: 3641 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 20. Jun. 2009 18:33 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
Zitat: Original erstellt von freierfall:
ist machbar und ich denke mit IV2010 noch einfacher. :D
Moin Sascha!
Klar ist das in etwa modellierbar, aber die Sinnlosigkeit sollte sich jedem User erschliessen, der aus Spass an der Freude mal die im Bild dargestellte Abwicklung auf Papier ausdruckt und "von Hand" rundet und biegt. Man beachte den tatsächlichen Zustand der Verbindungsstelle. Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker

 Beiträge: 11582 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 20. Jun. 2009 18:42 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
Hey Andreas gebe ich dir Recht, aber wenns Spass macht.  Also der den grossen Kreis unterteile in Polygonabschnitte. Wenn du nicht weisst was ich meine suche Mal nach +rund +eckig hier im Forum und den guten Beispiel von Micheal. Damit kannst du eine brauchbare Fläche erstellen Skizzen erstellen und alle Teilflächen vom Polygonkreis damit kommt auch der Biegeradius rein und dann ist es auch abwickelbar. Günstig dabei ist das eine Teilfläche davon genau so gross und lang ist wie obige Lasche abzüglich der Eckenaussparrung.  Anders gesagt, erstelle ein Kreis und teile die Flächen immer wieder und nach dem du nun unendlich die Flächen geteilt hast kommt ein Kreis raus. Mehr ist ein Kreis nicht, so kommt man auch zum Pi.  seid beiden herzlich gegrüsst Sascha Fleischer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lena98 Mitglied Technische ZeichnerIn

 Beiträge: 91 Registriert: 05.07.2007 IV 2019 Prof Windows XP
|
erstellt am: 20. Jun. 2009 19:25 <-- editieren / zitieren --> Unities abgeben:
|
freierfall Ehrenmitglied V.I.P. h.c. Techniker

 Beiträge: 11582 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 20. Jun. 2009 19:34 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
Hallo Lena, wenn es im Kapitel Biegen ist, dann wird es mir auch klar. Erstelle zu erst die Laschenkanten mit allen Längen und Breiten. Dann erstelle über die Biegenfunktion die grosse Rundung. Die Eckenausklinkung kannst du mit Ausklinkung über Ecke erreichen. Ob es abwickelbar ist, weiss nicht würde mich aber auch interessieren. Habe aber gerade viel Arbeit. herzliche Grüsse Sascha Fleischer [Diese Nachricht wurde von freierfall am 20. Jun. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 9334 Registriert: 13.10.2000 Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 20. Jun. 2009 19:55 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
|
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister

 Beiträge: 3641 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 20. Jun. 2009 21:22 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
Also ich würd ein Gussteil draus machen. Dem Ersteller der Schulungsunterlagen und allen daran verantwortlich Beteiligten würde ein wenig grundlegende Kenntniss dessen, was sie zu vermitteln trachten sicher nicht schaden. Das Datum der Drucklegung dieser Schulungsunterlage von zweifelsohne "einzigartiger" Qualität war doch nicht etwa der 1. April eines beliebigen Jahres? Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Moderator CAD-Dienstleister


 Beiträge: 26123 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 20. Jun. 2009 22:35 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
Also, Modellieren kann man das, und Fertigen kann man sowas auch. Es hat aber nix mit Inventor-Blechteil zu tun, und natürlich kann IV das nicht abwickeln. (was ja Lena auch nicht nachgefragt hat). Der Rüge berteffend Sysinfo schliesse ich mich an, zur Strafe gibts kein Modell, sondern nur ein DWF. ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 9334 Registriert: 13.10.2000 Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 20. Jun. 2009 22:54 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
|
Lena98 Mitglied Technische ZeichnerIn

 Beiträge: 91 Registriert: 05.07.2007 IV 2019 Prof Windows XP
|
erstellt am: 21. Jun. 2009 07:52 <-- editieren / zitieren --> Unities abgeben:
|
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister

 Beiträge: 3641 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 21. Jun. 2009 08:32 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
|
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 9334 Registriert: 13.10.2000 Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 21. Jun. 2009 09:06 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
Grad' kam mir noch die neue 2010-Funktion mit dem bezeichnenden Namen Konturrolle in den Sinn. Gedacht ist sie wohl vorranging für große Verhältnisse von Rollradius zu Blechstärke, und nur da sind die Ergebnisse halbwegs verläßlich. Angewendet auf die ungefähren Abmessungen von Lenas Blech, gibt's auch eine Abwicklung. Aber der Kontur trau' ich nicht über den Weg. Und wer nun staunt, dass sowas überhaupt funktioniert, der ziehe bitte das Bauteilende ganz nach unten ..  ------------------ Mein Steuerspar-Modell läuft nicht mehr lange [Diese Nachricht wurde von W. Holzwarth am 21. Jun. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
pepper4two Mitglied

 Beiträge: 1133 Registriert: 30.11.2003
|
erstellt am: 21. Jun. 2009 09:32 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
Zitat: Original erstellt von W. Holzwarth: :( Und wer nun staunt, dass sowas überhaupt funktioniert, der ziehe bitte das Bauteilende ganz nach unten ..  [/B]
Hallo Walter, das man keine zweite stationäre Referenz auswählen kann nachdem man eine Extrusion erstellt hat ist wohl nicht im Sinne des Erfinders. Wäre mal interessant zu hören warum das Teil sich so verhält, es liegt bestimmt an deinem nicht Autodesk konformen Workflow bei der Erstellung . Eventuell weiß es ja Johnson Shiue zu erklären. Gruß Matthias ------------------ Nihil Ex Nihilo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
pepper4two Mitglied

 Beiträge: 1133 Registriert: 30.11.2003 Dell Precision M6800; Intel® Core™ i7-4810MQ Prozessor; 32GB (4x8GB) HyperX HX316LS9IB/8 1600MHz DDR3L; AMD FirePro M6100 2GB GDDR5; UltraSharp FHD (1.920 × 1.080); Hybrid-SATA-Festplatte, 2,5 Zoll, 5oo GB, 6 Gbit/s, 8 GB Flash-Speicher; Spaca Mouse Pro Wireless; Cad Mouse; SWX 2013 SP5
|
erstellt am: 21. Jun. 2009 09:41 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
Nochmal ich, nur der Vollständigkeit halber, ich möchte Anmerken das man das Teil durch Drücken sicher herstellen kann, wurde hier zwar noch nicht erwähnt aber ist sicherlich ein den meisten Bekanntes Verfahren. Grüße Matthias ------------------ Nihil Ex Nihilo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 9334 Registriert: 13.10.2000 Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 21. Jun. 2009 09:44 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
|
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister

 Beiträge: 3641 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 21. Jun. 2009 10:09 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98

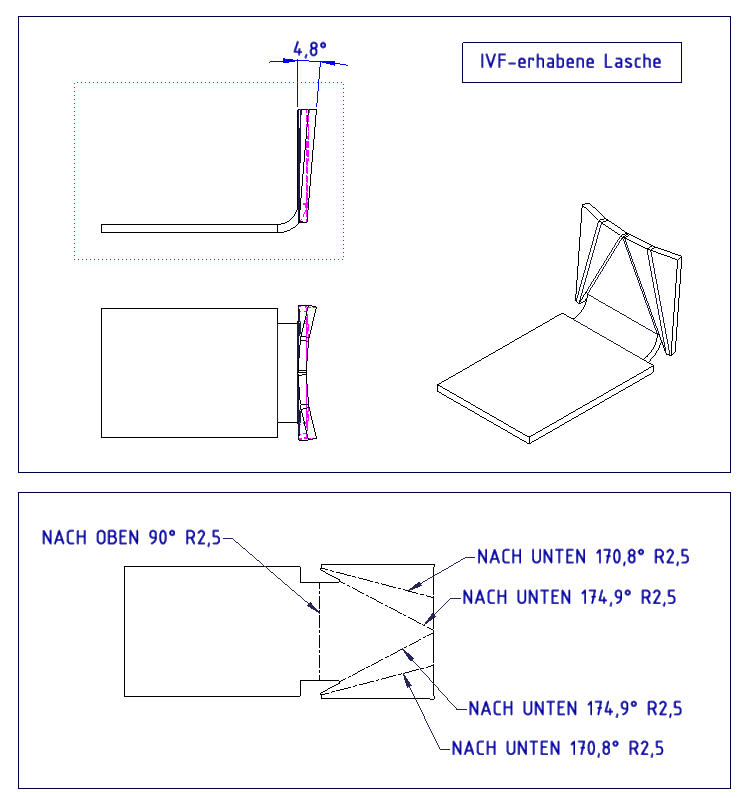

Also, den reinen Übergang kann man tatsächlich als abwickelbaren Blechkörper mit "erhabene Lasche" hinfummeln. Nützt aber nichts, da die Seiten nicht lotrecht zur Grundfläche stehen. Irgendwie muss die Krümmung des Bogens sich ja bemerkbar machen. @Matthias Du kannst natürlich so ein Teil durch mechanisches Umformen eines Rohlinges tiefziehen bzw. Pressen oder Drücken. Aber garantiert nicht aus dem in der Skizze dargestellten Zuschnitt. Gruss Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
caxmanfred0815 Mitglied Konstrukteur

 Beiträge: 78 Registriert: 05.10.2006
|
erstellt am: 22. Jun. 2009 08:32 <-- editieren / zitieren --> Unities abgeben:          Nur für Lena98
Hallo Lena, ist entweder ein Schweißteil (zylindrisches Biegeteil plus angeschweißte Lasche) oder ein Ziehteil und damit nicht abwickelbar. Frag Dich einfach mal wie ein Teil in der Fertigung hergestellt wird, also mit Abkanten wird es schwierig. Schöne Grüße, Mampfred [Diese Nachricht wurde von caxmanfred0815 am 22. Jun. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
