Thema: Symmetrielinie bei unterbrochener Ansicht (3885 mal gelesen)

tsn
Mitglied
Maschinenbauingenieur

Schreiben Sie einen Gästebucheintrag für tsn

Beiträge: 211
Registriert: 09.12.2005

Inventor 10

erstellt am: 09. Jan. 2009 12:33

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo Zusammen,

ich hab da mal wieder ein recht langes stabförmiges Teil, das ich aus Platzgründen als unterbrochene Ansicht darstellen muß.
Da das Teil im Bereich beider Enden Symmetrisch bearbeitet wird, will ich die für die Bearbeitung maßgeblichen Angaben nur auf einer Seite machen, und mit der Symmetrielinie die Symmetrie des Teils kenntlich machen. Leider scheint das nicht wie bei einer normalen Ansicht zu funktionieren.

Wie könnte man das machen ? Eventuell muß man sich mit einer Skizze behelfen ?

Gruß

------------------
thomas.n

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

muellc
Ehrenmitglied V.I.P. h.c.
ICT Specialist

Senden Sie eine Private Message an muellc

Schreiben Sie einen Gästebucheintrag für muellc

Beiträge: 3501
Registriert: 30.11.2006

Inventor 2017.4.12 64 bit
Windows 10 Enterprise 64 bit
3DEXPERIENCE R2016x
--------------------
HP Z-Book 15 G4
32 Gig Ram
NVIDIA Quadro M2200
2x HP E243i

erstellt am: 09. Jan. 2009 14:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für tsn


Hallo Thomas,

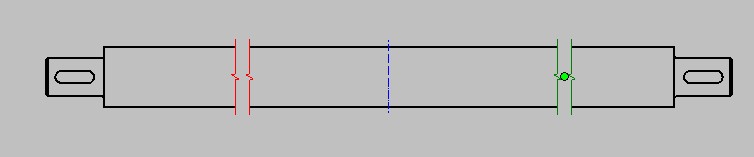

als WA kann ich dir nur das hier anbieten

Wenn du anstatt einer Unterbrechung zwei machst, sollte sich die Mittellinie setzen lassen, vorausgesetzt das du die Mitte des Bauteils nicht mit wegschneidest.

------------------
Gruß, Gandhi
Zuerst ignorieren sie dich, dann lachen sie über dich, dann bekämpfen sie dich und dann gewinnst du.
CAD-RPG - Siegen spielt - Frühjahrscon in Siegen vom 23.01 - 25.01.09

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tsn
Mitglied
Maschinenbauingenieur

Beiträge: 211
Registriert: 09.12.2005

Inventor 10

erstellt am: 09. Jan. 2009 14:52

<-- editieren / zitieren -->

Unities abgeben:

Hallo Gandhi,

vielen Dank für Deine Antwort. Auf diese Idee bin ich noch garnicht gekommen.
Genau so ein Bauteil wie hier dargestellt ist in meinem Fall gemeint.

Warum funktioniert die Sache nicht, wenn man die Unterbrechung außerhalb der Mitte macht ?

Gruß

------------------
thomas.n

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Little_Devil
Mitglied
Technische Zeichnerin

Senden Sie eine Private Message an Little_Devil

Schreiben Sie einen Gästebucheintrag für Little_Devil

Beiträge: 1412
Registriert: 25.04.2003

IV 2023
Radeon (TM) Pro WX 5100
Dell Precision 5820 Tower
Intel Xenon CPU @3,7 GHz
32 GB RAM
64 Bit

erstellt am: 09. Jan. 2009 14:56

<-- editieren / zitieren -->

Unities abgeben:

Nur für tsn

weil die Mitte nicht sichtbar ist auf dem Papier wenn Du sie weg schneidest.
Hört sich doof an, ist aber so.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:	Infos zum Werbeplatz >>
speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

muellc
Ehrenmitglied V.I.P. h.c.
ICT Specialist

Beiträge: 3501
Registriert: 30.11.2006

Inventor 2017.4.12 64 bit
Windows 10 Enterprise 64 bit
3DEXPERIENCE R2016x
--------------------
HP Z-Book 15 G4
32 Gig Ram
NVIDIA Quadro M2200
2x HP E243i

erstellt am: 09. Jan. 2009 14:59

<-- editieren / zitieren -->

Unities abgeben:

Nur für tsn

So ungefähr hätte ich es jetzt auch ausgedrückt.

Inventor nimmt zu bestimmung der Mittellinie nicht die theoretische Mitte zwischen den Linien sondern die Mitte des Bauteils.
Wenn du die natürlich wegschneidest, dann kannst du da auch keine Mittellinie mache. Logisch oder?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
