Hallo, Forum!

Aus einer Blechtafel soll eine Tür mit Sichtfenster werden. Dazu benötige ich natürlich eine große Ausklinkung in der Mitte, in der später die Scheibe eingesetzt wird. Hierzu möchte ich gerne aus der Ausklinkung heraus an allen Kanten eine Lasche herausbiegen. Wären die Seitenkanten der Laschen nun rechtwinklig, berühren sich die Laschen gegenseitig, und bei der Abwicklung gäbe es Überschneidungen. Die automatische Gehrungs-Funktion im Laschen-Dialogfeld erzeugt hier aber leider keine Gehrung.

Gibt es eine Möglichkeit, solche Laschen trotzdem zu erzeugen, so daß sie auch abwickelbar sind?

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jochen,

erst Mal löscht du die Abwicklung.

Dann erstellst alle vier Laschen und an die Ecken machst du eben eine Phase dran. wenn das immer noch nicht passt, musst du die Laschen um 1 bis 5 mm von jeder Kante reinsetzen. Die Option neben Abbrechen und die Doppelten Pfeile aufmachen.

herzliche Grüsse

Sascha Fleischer

Nachtrag: Wenn das nicht ausreicht, von der Phase her und es ist zu viel Platz, dann musst du auf die Laschenebenen ein Skizze machen und eine Phase als Dreieck aufzeichnen und diese Ausklinkung als über Biegung hinweg klinken. Das geht sicherlich besser und sieht auch besser aus.

[Diese Nachricht wurde von freierfall am 08. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, freierfall,
danke für die Antwort, damit komme ich schon etwas weiter. Hast Du auch einen Tip wie ich bei einer mehrfach gestuften Lasche vorgehen kann, so daß die Abwicklung nachher nur einen geraden Schnitt zeigt?

Erst eine große Lasche erzeugen, anfasen und dann biegen?

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jochen,

dann würde ich es nur über die Ausklinkung machen und den Haken bei "über Biegung hinweg klinken" rein. Damit kann man auch über mehrfachlaschen die Phase erzeugen.

herzliche Grüsse

Sascha Fleischer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke!

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Denke Du kommst jetzt weiter, wenn ich richtig verstanden habe was Du machen willst
stellt sich mir nur die Frage wie Du das Loch in einem Blech Kanten möchtest?
Mit Welcher Maschine. Oder wird das kein Realitätsteil?
Ich meine das die meisten Maschinen Probleme bekommen, aus der Erfahrung raus.
Nur mal so in den Raum gestellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hm...

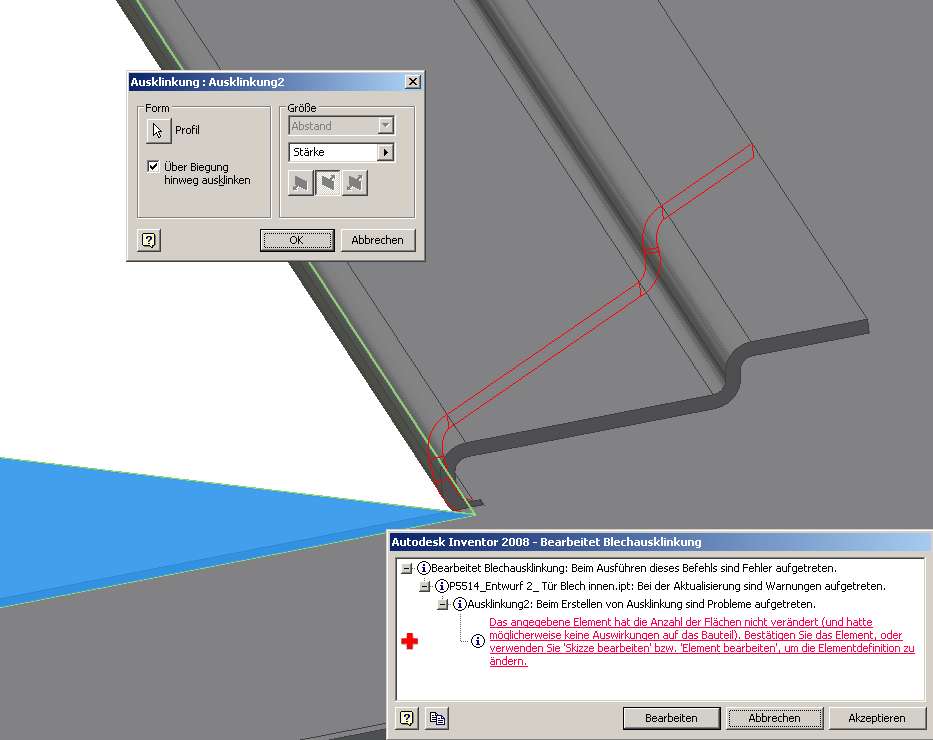

IV weigert sich, mir die Ausklinkung zu erstellen, obwohl die Vorschau genau so aussieht wie es soll.

Fehlermeldung: Die Anzahl der Flächen ändert sich nicht. (Siehe Bild)

Was kann ich da machen?

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ Little_Devil:

Ich bin auch schon am Überlegen, ob ich nicht lieber ein Profil kante, und das dann anschweiße. Dann habe ich auch keine Lücken mehr drin (die an dieser Stelle nicht schlimm wären).

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jochen, bevor Du das zuende kostruierst sprech mal mit dem Fertiger Deines Vertrauens. Das könnte ein nicht herstellbares Teil werden. Schon eine einzige innenseitig liegende weitgehend umlaufende Abkantung lässt sich schwierig ausführen, eine mehrstufige ist ungeheuer aufwendig oder u.U. nicht machbar.

Gruss Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ Andreas Gawin:
Ja, freierfall hat mich auch schon auf die Idee gebracht. Ich werde eine gefräste Schiene einsetzen, da lassen sich auch die Anlageflächen besser bearbeiten.

Trotzdem werde ich mal ein wenig damit rumspielen, ich will noch rausfinden wieso das mit der Ausklinkung nicht klappt.

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jochen,

bei der Skizze musst du die oberste Lasche auswählen und dies äussren Kanten porjizieren. Das war in meinem Kopf klar habe ich aber nicht geschrieben. Dann solange mit sichtbarer Skizze die Spitze bis in die Freistellung "reinschieben". Ist ein bisschen fummlig.

Wir könnten so eine Lasche wie du sie hier abgebildet hast nicht fertigen. Unsere Grenze sind 40x40x40.

herzliche Grüsse

Sascha Fleischer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Little_Devil:
....stellt sich mir nur die Frage wie Du das Loch in einem Blech Kanten möchtest? Mit Welcher Maschine......

---

Als einstufige Ausführung wäre das mit einer Gesenkbiegepresse machbar, würde allerdings teuer. Beispielbild (6,5MB)

Gruss Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nein, das war wirklich Quatsch... ich werde eine Leiste fräsen oder biegen lassen und diese aufschweißen.

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

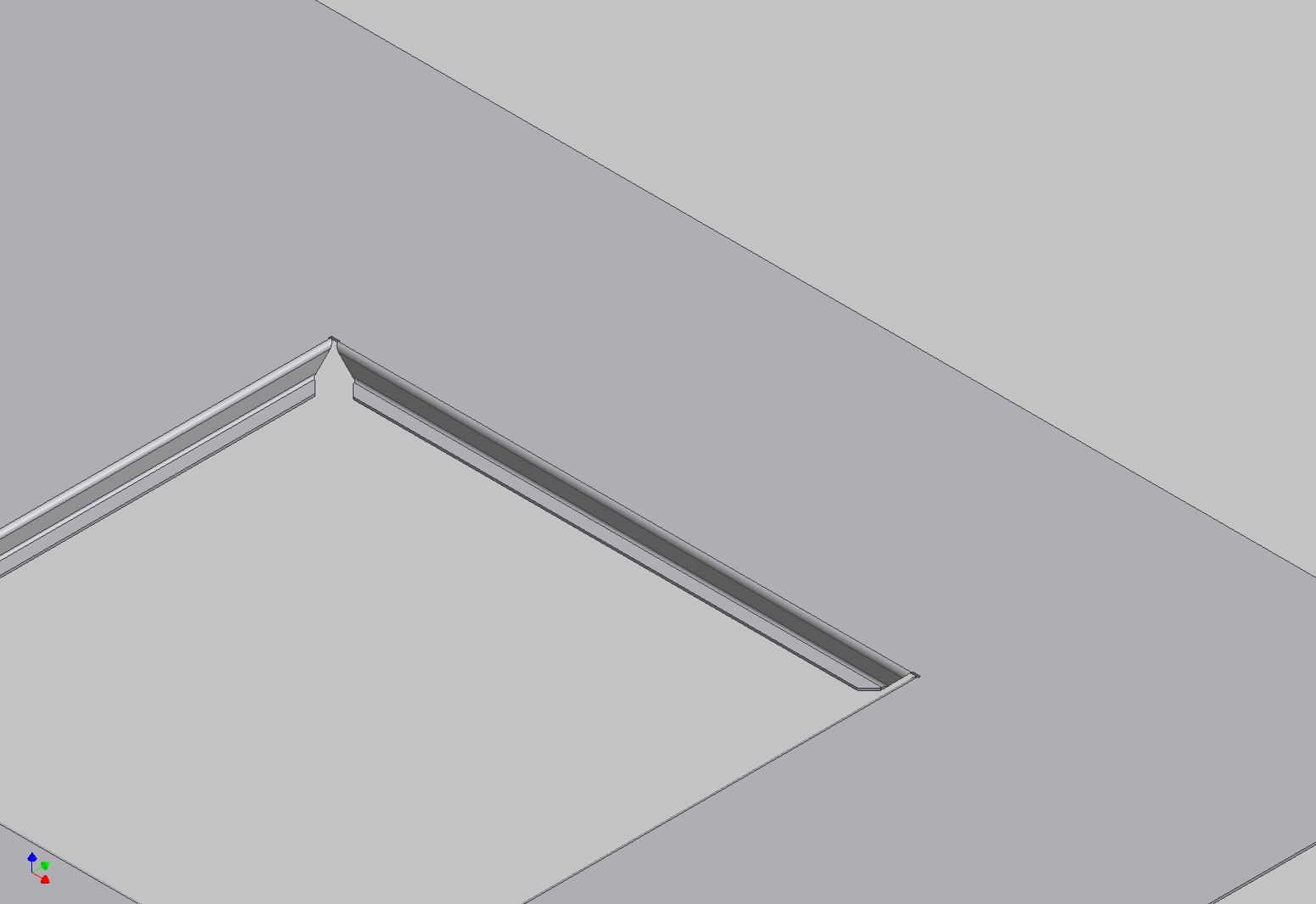

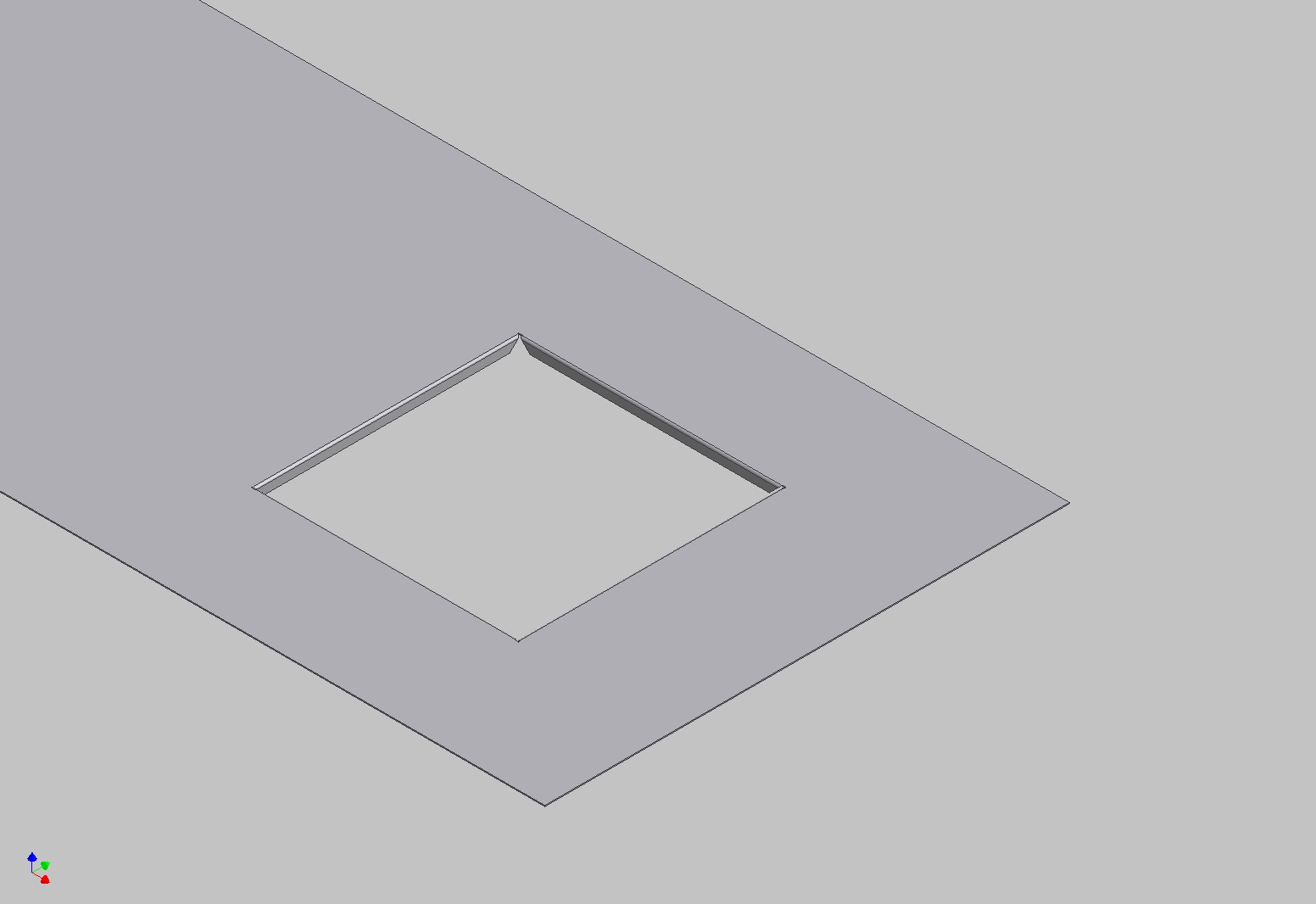

Tuer1.jpg Tuer2.jpg

Habe mal 2 Pics gebastelt.

Um die Scheibe komplett einzufassen müßte es ähnlich wie Tür 1 werden.
Die Ecken müßten eingeschweißt werden und biegen aus einem Stück kann das meiner Meinung nach kein Fertiger.

Tür 2 ist die Variante wie Du es geschildert hast, oder so wie ich es mal verstanden habe.
Aber selbes Problem wie oben.

Tip:
Sprich mit Deinem Fertiger ob er das Loch mit 2 Laschen kanten kann und sschweiß nur 2 Flachmaterialien oder Winkel ein.

Oder laß das Loch ausbrennen/hacken und schweiß nen eigenen Rahmen für Scheibenaufnahme ein.
Achtung Schweißverzug beachten.

Es bringt Dir nichts, wenn Du Dir nen Kopf machst, wie Du es modellieren kannst, wenn Du nicht weist was der Fertiger fertigen kann.

Ich habe schon Sachen gesehen die IV modelliert und abwickelt wo überhaupt nicht abwickelbar/kantbar wären und IV macht es doch.
Wobei der umgekehrte Fall war auch schon da.

[Diese Nachricht wurde von Little_Devil am 08. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die anderen waren schneller.
Das Bild was ich von Dir gesehen hab hätte eh keiner fertigen können.
Mindestkantmaße und so.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

So wie in Bild 1 sollte es aussehen.

Ich habe jetzt Einschweißleisten gezeichnet, die nach dem Schweißen noch bearbeitet werden, so daß die Scheibe satt aufliegt. Diese Leisten sind einfache Kantteile, die jeder Blechner fertigen können sollte.

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

So wie in Bild 1 sollte es aussehen.
Ich habe jetzt Einschweißleisten gezeichnet, die nach dem Schweißen noch bearbeitet werden, so daß die Scheibe satt aufliegt. Diese Leisten sind einfache Kantteile, die jeder Blechner fertigen können sollte.

---

Mindestkantmaße beachten!

[Diese Nachricht wurde von Little_Devil am 08. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke, aber daran habe ich schon gedacht...

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

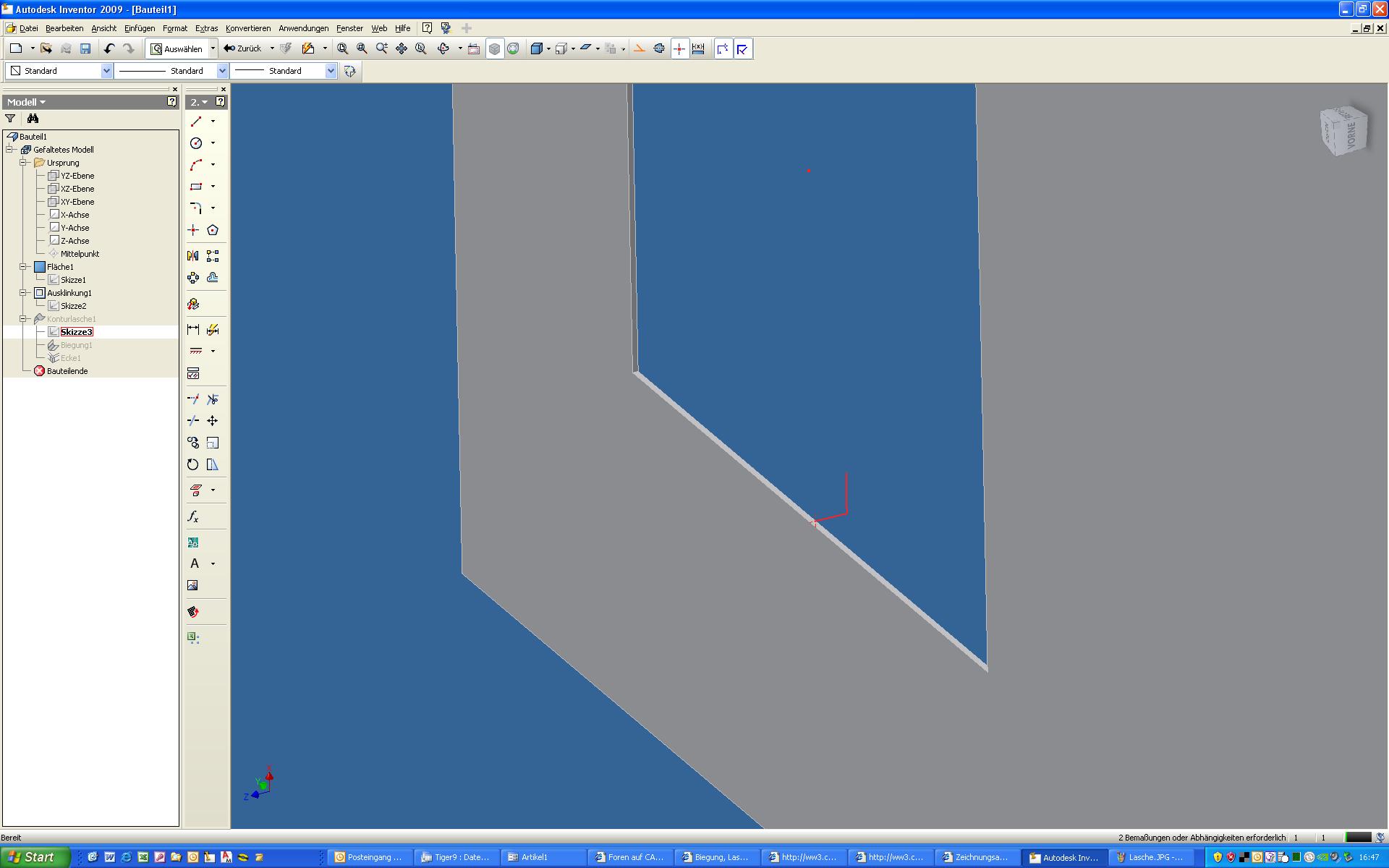

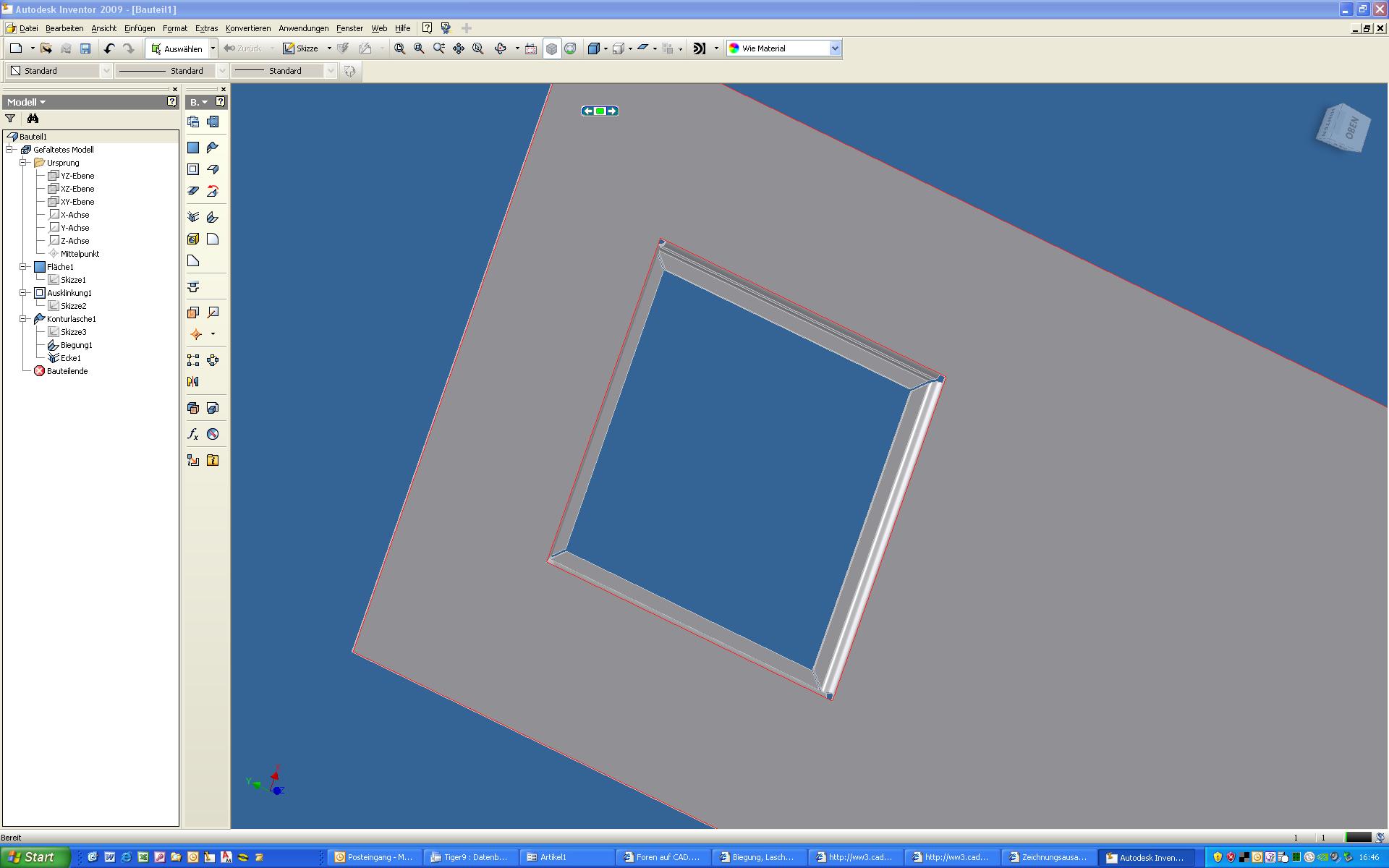

Lasche.JPG Lasche2.JPG

Mit dem Befel Konturlasche kann man ein skizziertes Profil entlang mehrer Kanten verlaufen lassen.
Vieleicht hilft dir das weiter.

Grüße,
Bert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nicht wirklich, weil die bei Dir im Bild sichtbaren Gehrungen bei mir nicht erzeugt werden.

Ich habe das Problem umgangen, indem ich aufschweißbare Leisten einsetze.

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Bert

Hast Du schon mal nen Blick auf die Abwicklung Deines Beispiels geworfen

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ui, das hab ich übersehen:
Da gibs eine überschneidung in den Ecken.
Den Spalt bei den Ecken kann man aber nachräglich größer machen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Andreas Gawin:
@Bert

Hast Du schon mal nen Blick auf die Abwicklung Deines Beispiels geworfen

Andreas

---

Da habe ich nicht genau hingesehen... ich dachte das sei schon eine Abwicklung  einlich:

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Mit dem Befel Konturlasche kann man ein skizziertes Profil entlang mehrer Kanten verlaufen lassen.
Vieleicht hilft dir das weiter.
Grüße,
Bert

---

@ bert

Es würde ihm beim modellieren helfen, nur fertigen kann es niemand!
Das war das Fazid was wir oben schon gefunden haben.

Ein Konstrukteur sollte doch ein wenig über Machbarkeit nachdenken, sonst ist es kein Wunder das auf die Konstruktion geschimpft wird.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
