Hallo,

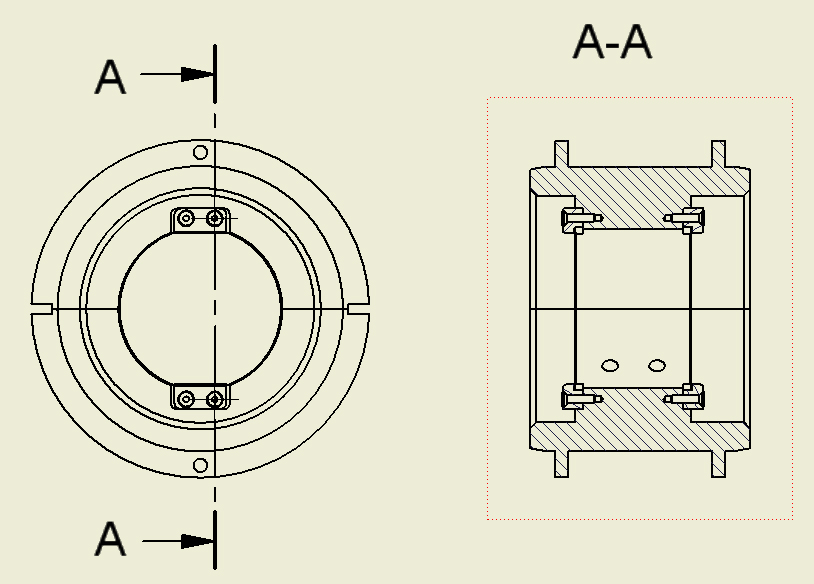

beim Erstellen eines Schnittes hat sich diese fehlerhafte Darstellung ergeben. Leider habe ich selber bisher keine Ursache dafür gefunden.

Weiß jemand, wie es zu so etwas kommen kann? Es ist bisher das einzige Mal gewesen, das IV2008 ein derartiges Problem erzeugt.

Edit: Noch eine Frage. Ich sehe immer wieder bei anderen diesen netten Würfel mit "Vorne", "Hinten" usw. in den Einzelteil-und Baugruppen-Dateien. Wie kann ich mir dan Anzeigen lassen? Oder gibt es den erst seit IV2009?

[Diese Nachricht wurde von Marco Gödde am 08. Dez. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marco,

so eine Darstellung habe ich im Inventor 2008 auch noch nicht gesehen, vielleicht kannst Du mal das Teil hier reinstellen?

Dieser Würfel den Du meinst,heißt "View Cube" und ist in der Tat erst ab der Version 2009 dabei.

Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Marco Gödde:
Hallo,

beim Erstellen eines Schnittes hat sich diese fehlerhafte Darstellung ergeben. [...]

---

bist Du sicher, dass hier jeder versteht, was Du meinst?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von HBo:
bist Du sicher, dass hier jeder versteht, was Du meinst?

---

Moin, Moin,

wer`s nicht versteht der sollte nochmal ein halbes Jahr mit Tusche in am Brett arbeiten. Da kommt das Auge für Darstellungsfehler schnell zurück. Wer nie am Brett gearbeitet hat und den Fehler auch nicht findet, der weis jetzt warum man Hochachtung vor "alten" komplexen Darstellungen auf A0 haben sollte.

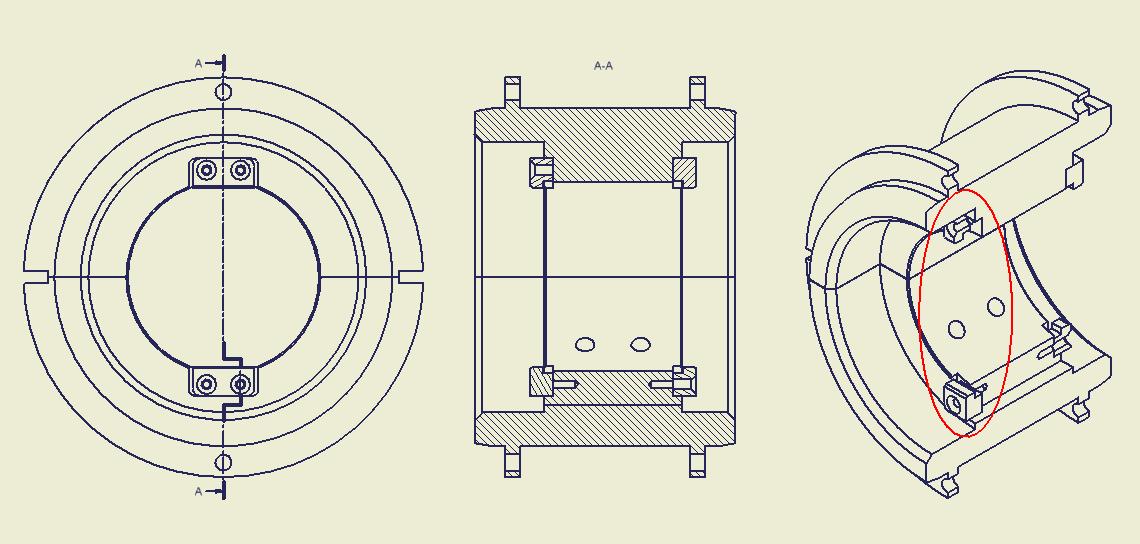

Er hat den Fehler ja sogar noch eigekreist.

------------------
Grüße    Fritz

Wissen ist Macht - Weist du nix - macht auch nix!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Der Zeichner:
Moin, Moin,

wer`s nicht versteht der sollte nochmal ein halbes Jahr mit Tusche in am Brett arbeiten. Da kommt das Auge für Darstellungsfehler schnell zurück. Wer nie am Brett gearbeitet hat und den Fehler auch nicht findet, der weis jetzt warum man Hochachtung vor "alten" komplexen Darstellungen auf A0 haben sollte. :)

Er hat den Fehler ja sogar noch eigekreist.

---

hast ja recht, Herr Lehrer ;-)
bei den soooo zahlreichen Antworten können es ja auch nur ganz wenige sein, die den Fehler NICHT entdeckt haben.

Ich bin der Ansicht, dass schon der Schnitt A-A falsch ist.
Die halbe 3D-Ansicht ist ja vermutlich nur eine (richtige?) Ableitung aus diesem Schnitt A-A.
Ob aber Schnitt A-A wirklich falsch ist, kann man nur mit Hilfe des Modells richtig beurteilen!

Ist einer der zwei "eingeschraubten" Klötzchen vielleicht eine Spiegelung des anderen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

jo

------------------
Grüße    Fritz

Wissen ist Macht - Weist du nix - macht auch nix!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die rechte Seite der Schnittdarstellung wird ja richtig dargestellt.

Solltest mal versuchen den Schnitt wo anders durchzulegen und zu schauen ob der Fehler bleibt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Moin :-)

Ich vermute das der vermeindliche Darstellungsfehler mit dem verspringenden Schnittverlauf zu tun hat. Für eine 3D-Schnittdarstellung nicht ganz glücklich ....

Gruß Sonja

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hab' das gerade mal mit einer anderen Version probiert. Alles ok.

Ohne Datensatz ist's ein Ratespiel.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von W. Holzwarth:
Hab' das gerade mal mit einer anderen Version probiert. Alles ok.

[...]

---

ist bei Deiner Version eines der Klötzchen ein Spiegelbild vom anderen?

[Diese Nachricht wurde von HBo am 09. Dez. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Alle 4 Klötze sind gleich.
Sonst wär's ja noch mehr Arbeit ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von W. Holzwarth:
Alle 4 Klötze sind gleich.
;) Sonst wär's ja noch mehr Arbeit ..

---

schon klar,
aber vielleicht tritt der Fehler bei einem Spiegelbild auf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Deswegen fordere ich ja vehement die Herausgabe des Datensatzes.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Fehlernachstellung.zip

Erstmal Danke für die rege Anteilnahme.
Leider war ich gestern nicht auf Arbeit und kann die *.iam erst heute liefern.

Die vier Klötzchen (Niederhalter) sind einzeln eingefügt, also nicht gespiegelt oder so.

Die 3D-Ansicht habe ich lediglich zur besseren Visualisierung des Problems erstellt und ist definitiv nicht die Ursache des Fehlers.

Zur Zeit umgehe ich das Problem, in dem ich den Schnitt durch die oberen Niederhalter genauso legen, wie durch die unteren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marco,

Du bist Dir aber dessen bewusst dass mit der IAM alleine Niemand was anfangen kann?

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Fehlernachstellung.zip

Jetzt wo Du es sagst. Mir sei mein Versagen auf Grund der frühen Stunde verziehen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Auch wenn's mich nochmals geärgert hat dass in Deinen Dateien auch noch die Schrauben fehlen: Ja, ich kann den Fehler hier nachvollziehen (IV2008 SP3).
Und leider habe ich keinen Lösungsansatz zu bieten, ausser: Wir vermeiden Schnittdarstellungen im Allgemeinen, und abgestufte/ausgerichtete/unterbrochene/Ausschnitt- Schnitte im Besonderen, wenn immer es geht.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen,

ich habs gerade auch nochmal mit Marcos Datensatz in IV2009 getestet und da stimmt die Darstellung.

Da muss der Marco wohl updaten

Grüße Patrick

------------------
Lieber PSP als PMS
www.ikb-gmbh.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Fehlernachstellung.zip

Ich wusste doch, das da noch was war. Hier nun das ganze noch einmal mit Schraube.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Leo Laimer:
... Wir vermeiden Schnittdarstellungen ...

---

wie geht das?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du hast mich nicht korrekt zitiert!
Es muss heissen: "...wir vermeiden Schnittdarstellungen ... wenn immer es geht".
Und es geht sehr häufig, also haben wir auch recht wenige Probleme mit Schnittdarstellungen <G>

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Leider lassen sich bei uns Schnittdarstellungen, egal in welcher Form, nicht immer vermeiden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Leo Laimer:
Du hast mich nicht korrekt zitiert!
Es muss heissen: "...wir vermeiden Schnittdarstellungen ... wenn immer es geht".
Und es geht sehr häufig, also haben wir auch recht wenige Probleme mit Schnittdarstellungen <G>

---

ich war bewusst etwas ungenau beim Zitieren.
Denn so ist es ja nur eine simple Weisheit.
Aber bestimmt ist es sehr stark von den Produkten abhängig,
ob man gezwungen ist, Schnitte anzulegen oder nicht.
Ich sage jetzt mit Absicht "gezwungen ist" denn das ist doch wohl der Knackpunkt
und nicht "ob vermeidbar".
Aber das ist jetzt sicher auch nur eine Binsenweisheit.

Deine Bemerkung hat sich nach einer "superIdee" angehört.
Daher wollte ich mal nachhaken.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Marco Gödde:
Leider lassen sich bei uns Schnittdarstellungen, egal in welcher Form, nicht immer vermeiden.

---

Stimmt !

aber in der Form, wie du sie angebracht hast in jedem Fall ! Bei uns ist auf Rotationssymemetrischen Teilen Nur! eine einmalige Abwinckelung auf dem Mittelpunkt erlaubt, das vermeidet einige der Probleme. Reicht das nicht werden zusätzliche Ansichten generiert.

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sicherlich könnten wir jetzt an dieser Stelle über Sinn und Unsinn von Schnittdarstellungen diskutieren. Aber das geht meiner Meinung nach am Thema vorbei.

So wie es im Moment aussieht, tritt der Fehler nur im IV 2008 auf. Laut Butzi ist die Darstellung im IV 2009 korrekt. D.h. für mich entweder IV 2009 endlich mal installieren, bzw. wohl eher auf die 2010er Version warten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von Marco Gödde:
Sicherlich könnten wir jetzt an dieser Stelle über Sinn und Unsinn von Schnittdarstellungen diskutieren. Aber das geht meiner Meinung nach am Thema vorbei.
...

---

IV ist da wohl anderer Meinung ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Auch wenn IV da eine andere Ansicht vertritt. SO sollte der Schnit aber nich aussehen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Marco Gödde:
Auch wenn IV da eine andere Ansicht vertritt. SO sollte der Schnit aber nich aussehen.  ;)

---

schon klar!
Aber das diskutierte Problem scheint ja wirklich durch den versetzten Schnittverlauf zu entstehen.

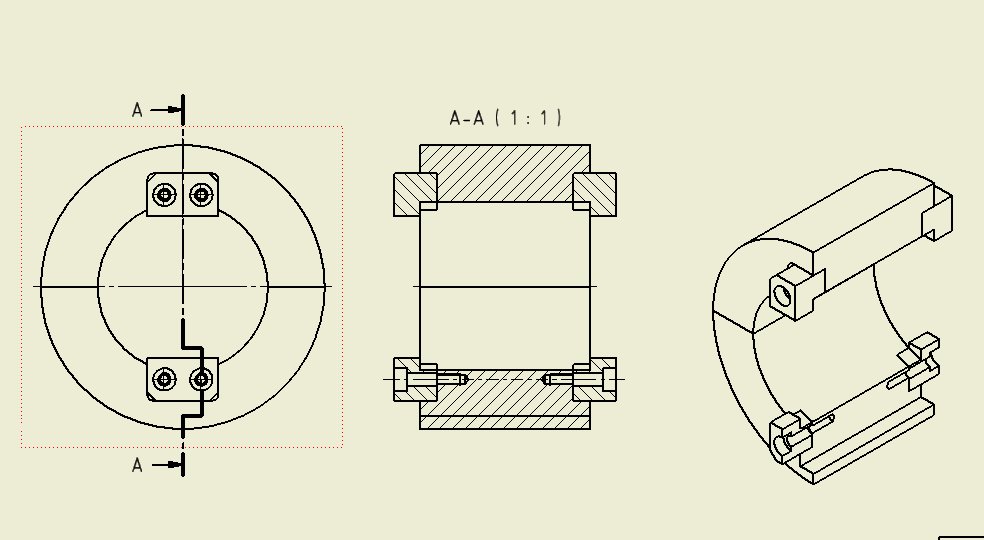

Das wollte ich mit meinem Screenshot zeigen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
