Hallo Leute,
kann man es einstellen dass die Bemaßung nicht mit Null beginnt sondern von der Aufstellungshöhe üNN. Am liebsten hätte ich aber beide Werte in der Höhenbemaßung der Ebenen der Anlage „relative Höhe“ („absolute Höhe) -> 200 (239,8 m  üNN)

Danke

------------------
Gruß

Alexander

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

indem Du Dir einen Benutzerdefinierten Parameter erstellst (mit der Differenz zw. NN und Deinem Teil) und diesen in weiteren Ben.Parametern zu den entsprechenden Höhenmaßen dazuaddierst, diese Ben.Parameter können in der Zeichnung ausgegeben werden.

oder aber: das Teil in der entsprechenden "Höhe über NN" modellieren und die Maße in der Zeichnung anzeigen lassen…

Gruß Ulf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke, aber das ist zu kompliziert kann nachher kein Mensch nachvollziehen, es muss anders gehen. Mein Gedanke war eine einfache Bemaßung was halt nicht mit 0 beginnt.

------------------
Gruß

Alexander

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich könnte mir zwar Lösungsmöglichkeiten vorstellen, aber die arten derart in Gefummel aus dass mir der Vorteil fragwürdig erscheint.
Ausserdem muss man aufpassen dass nicht die Modellgrenzen von IV überstrapaziert werden (jegliches Bemassen in der Zeichnung geht ja immer nur auf tatsächlich vorhandene Geometrie, also werden alle Lösungsversuche auch Geometrie auf NN erfordern...)

Wird das bei Anlagen-/Hallenzeichnungen tatsächlich gefordert?

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Arbeitsebene auf Nullniveau platzieren (das kann dann auch auf z.B. -30.000 sein  ), in der Zeichnung "einschließen" und von dort weg bemaßen schon probiert?

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Und ab da geht dann das Gefummel los <G>

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Leo Laimer:
Und ab da geht dann das Gefummel los <G>

---

Der Do-what-I-mean-Button ist leider auch in der 14er-Beta noch nicht drin ...

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gottseidank, denn dann wäre es ja für alle anderen 799.000 User ein "Do-what-he-means"-Button

Aber halt:
Mit Koordinatenbemassung geht's weitgehend mit rel. mässigem Gefummel.
Man braucht nur nach dem Erstellen der Koordinatenbemassung den Ursprungsindikator auf Meereshöhe verschieben und dann noch ausblenden, dann zeigen alle Koordinatenmasse die absolute Höhe an.
Zumindest ein Teilerfolg.
(Der Rest geht auch, siehe unten)

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

NN.pdf

Hallo Alexander,

ich hab mal einen Testklotz auf die Zugspitze gestellt .... mit dem klappt das ganze.

Ich hab eine neue Baugruppe erstellt, die Fixierung gelöst und das Teil mit Abhängigkeiten wieder auf die XZ und YZ Ebene gepappt. Bei der XY Ebene habe ich mal nen Offset von 50 mm eingetragen, damit muss man auf der Zeichnung nicht so lange scrollen

Dann idw von der Baugruppe erstellen, XY-Ebene der BG Einschließen und mit neuem Bemassungsstil (in Meter, Präfix "m üNN" und Maßlinienfarbe weiß) von der XY-Ebene aus einen Koordinatenbemaßungssatz erstellen.

Weiter gehts mit einem neuen Koordinatenbemaßungssatz mit Standard-Bemaßungsstil ab der Unterkante des Teils. Duch die weiße Maßlinienfarbe kannst Du die beiden jetzt prima übereinander schieben.

Jetzt noch in der BG den Offset zur XY-Ebene auf 2962m stellen und fertig.

CU, Micha

------------------
Wer Holz kennt nimmt Stahl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In der letzten Anlage haben wir ein Nullpunkt gekriegt auf den wir uns bei den Schnittstellen beziehn mussten der war 40km weg und die Angabe war in Milimeter und wie es sich gehört  XYZ

------------------
Gruß

Alexander

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von DerMicha:
... Jetzt noch in der BG den Offset zur XY-Ebene auf 2962m stellen und fertig ...

---

Das kann ich so auf keinen Fall empfehlen, da dann die Genauigkeit der Baugruppe wegen des extrem großen Bauraums rapide zurück geht. Das wirkt sich nicht nur in grafischen Unschönheiten aus (durchblutende Gewinde, nicht mehr darstellbare dünnwandige Bleche, Geisterflächen), auch viel Modellierungsfunktionen bekommen dann Schwierigkeiten mit der Genauigkeit. Die Wandstärkefunktion verträgt z.B. nur Bauräume bis 100m.

Man braucht aber auch gar nicht zu tricksen, sondern nur die dafür vorgesehene Funktion zu nutzen:

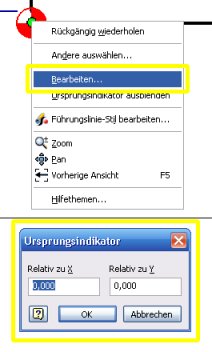

Im Kontextmenü des Koordinatenursprung-Symbols braucht man nur den Bafehl "Bearbeiten" aufzurufen und den Offset in X und Y einzugeben.



------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Michael Puschner:
....extrem großen Bauraums rapide zurück geht....

---

da habe ich mich wohl ungenau ausgedrückt. Die Original BG hätte ich nicht angetastet, sondern eben nur für die Zeichnung eine neue BG erstellt, um die Original BG da drin zu positionieren. Aber man lernt ja nie aus und Deine Lösung ist natürlich um einiges eleganter!!

10 U's sind unterwegs!

CU, Micha

------------------
Wer Holz kennt nimmt Stahl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

..............ÜÜÜÜÜÜÜÜÜÜÜ S U P E R ÜÜÜÜÜÜÜÜÜÜÜÜÜÜÜÜÜÜÜÜÜÜÜÜ..........................

Genau das was ich wollte

------------------
Gruß

Alexander

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
