Thema: Abhängigkeit von Schneckenrad zu Schneckenwelle (4954 mal gelesen)
|
Nadine TZ Mitglied Technische Zeichnerin

 Beiträge: 21 Registriert: 30.10.2008 Solid Works 2010 SP4.0
|
erstellt am: 05. Nov. 2008 10:28 <-- editieren / zitieren --> Unities abgeben:

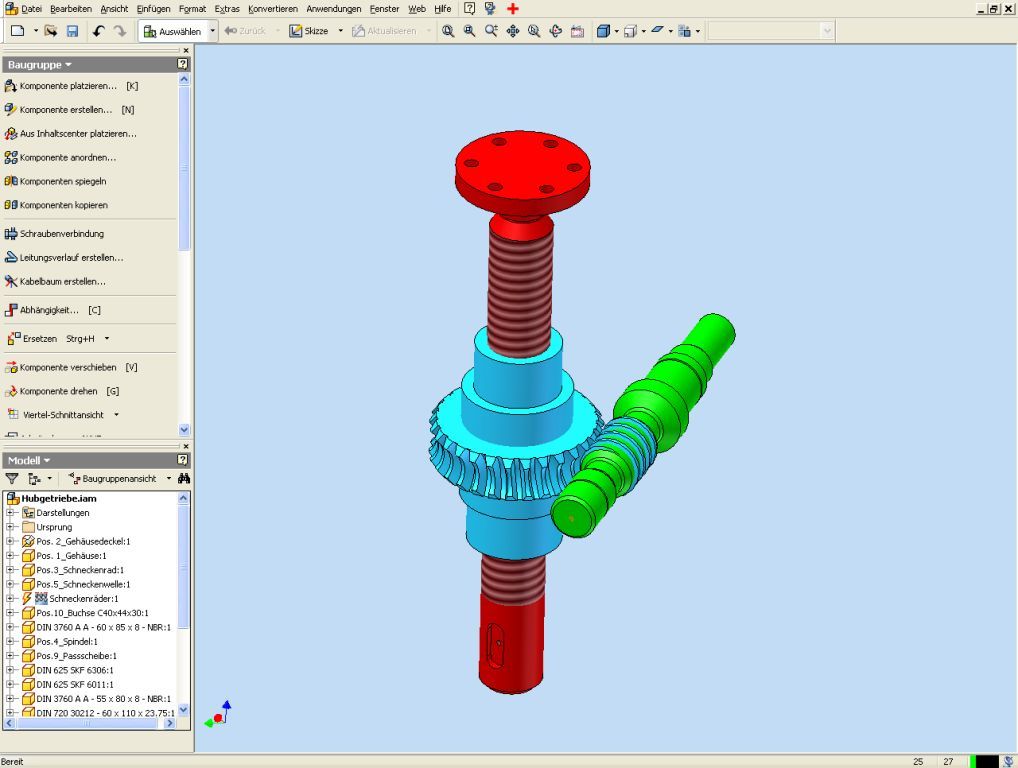

Hallo zusammen, ich habe mit dem Konstruktionsassistenten (IV2008) in der Baugruppe eine Schneckenwelle und ein Schneckenrad erstellt. Wie bekomme ich es denn jetzt hin das diese beiden Abhängig voneinander laufen? Das heißt wenn ich an der Welle drehe soll sich das Schneckenrad auch mitdrehen und mit dem Schneckenrad soll sich eine Spindel mit Gewinde nach oben und unten bewegen. Kann mir jemand helfen wie ich das am besten verknüpfen könnte? Grüße Nadine
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fyodor Ehrenmitglied V.I.P. h.c. Dipl.-Ing.(FH) Maschinenbau

 Beiträge: 2670 Registriert: 15.03.2005 DELL Precision 7740 Intel Core i9-9980HK 32 GB RAM NVISIA Quadro RTX4000 Windows 10 Enterprise<P>SolidWorks 2019 SP3.0
|
erstellt am: 05. Nov. 2008 10:55 <-- editieren / zitieren --> Unities abgeben:          Nur für Nadine TZ
|
Nadine TZ Mitglied Technische Zeichnerin

 Beiträge: 21 Registriert: 30.10.2008
|
erstellt am: 05. Nov. 2008 11:15 <-- editieren / zitieren --> Unities abgeben:
Ja diese Bewegungsabhängigkeit kenne ich nur da liegt ja mein Problem. Denn ich weiß nicht welche Achse/Fläche usw. ich anwählen soll damit das alles richtig läuft. Muss auch dazu sagen das ich normalerweise weder mit Inventor (nur für Schulprojekt ansonsten Solid Works) noch mit solchen Bewegungen arbeite. Deshalb fällt mir das sehr schwer die richtigen Verknüpfungen zu finden  . Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern

 Beiträge: 11279 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 05. Nov. 2008 11:38 <-- editieren / zitieren --> Unities abgeben:          Nur für Nadine TZ
Hallo Nadine! Zuerst die Welle und die Schnecke samt allem, was sich als gemeinsamer Block bewegen soll (also dei ganzen grünen Teile samt ev. Lagern) in eine Unterbaugruppe packen. Dann gibts ein paar Bewegungsabhängigkeiten. 1. Rotation/Rotation zwischen "grün" und "hellblau" (jeweils die Achsen der Teile anklicken), das einzutragenden Übesetzungsverhältnis ist 1/(Anzahl der hellblauen Zähne) . 2. Rotation/Translation zwischen "hellblau" (auf eine Zylinderfläche von hellblau klicken) und "rot" (auf die obere Stirnfläche klicken) , das einzutragende Übersetzungsverhältnis ist die Steigung. ------------------
[Diese Nachricht wurde von nightsta1k3r am 05. Nov. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nadine TZ Mitglied Technische Zeichnerin

 Beiträge: 21 Registriert: 30.10.2008
|
erstellt am: 05. Nov. 2008 13:14 <-- editieren / zitieren --> Unities abgeben:
Hallo nightsta1k3r, dankeschön erst mal für die Erklärung. Das hat soweit zwar nun geklappt aber die Lösung ist es irgendwie doch nicht. Denn es "dreht" sich nur die Schneckenkomponente auf der Welle und nicht die Welle selber mit, denn die ist nun irgendwie unbeweglich. Das sollte ja eigentlich nicht sein weil der ganze Antrieb soll ja von der Welle ausgehen. Das heißt die Schneckenwelle dreht sicht, treibt das Schneckenrad mit an (in diesem Rad ist ein Gewinde) und über das Schneckenrad wird dann die Spindel nach oben oder eben nach unten bewegt. Im Moment ist es jetzt halt aber so, dass nur wenn ich die Spindel hoch und runter bewege sich die Schneckenkomponente auf der Welle mitdreht und die Welle selber halt wie gesagt starr ist. Außerdem hab ich das Gefühl dass sich die Schneckenkomponente auf dem SchneckenRAD gar nicht mitdreht sondern nur das ursprüngliche Bauteil ohne Schnecke. Bisschen kompliziert geschildert ich weiß, aber weiß nicht wie ich es anders erklären soll. Hoffe du oder jemand anderes weiß trotzdem eine Lösung oder hat zumindest einen Tipp für mich ... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern

 Beiträge: 11279 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 05. Nov. 2008 21:25 <-- editieren / zitieren --> Unities abgeben:          Nur für Nadine TZ
Hi Nadine! Bahnhof? Ägypten? Oder doch Rembrandt? Packe alles Wesentliche in ein Zip zusammen und lade es hier hoch, geht dann wahrscheinlich schneller und nervensparender ...
------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nadine TZ Mitglied Technische Zeichnerin

 Beiträge: 21 Registriert: 30.10.2008
|
erstellt am: 06. Nov. 2008 07:55 <-- editieren / zitieren --> Unities abgeben:
|
Major83 Mitglied Konstrukteur

 Beiträge: 294 Registriert: 16.10.2008 MS Windows 10 Enterprise 2016 LTSB 64-Bit Core i7-6700K 4,0 GHz 16GB RAM NVIDIA GeForce GTX 1060 6GB IV 2019 Pro
|
erstellt am: 06. Nov. 2008 08:39 <-- editieren / zitieren --> Unities abgeben:          Nur für Nadine TZ
|
Nadine TZ Mitglied Technische Zeichnerin

 Beiträge: 21 Registriert: 30.10.2008
|
erstellt am: 06. Nov. 2008 08:46 <-- editieren / zitieren --> Unities abgeben:
|
Major83 Mitglied Konstrukteur

 Beiträge: 294 Registriert: 16.10.2008 MS Windows 10 Enterprise 2016 LTSB 64-Bit Core i7-6700K 4,0 GHz 16GB RAM NVIDIA GeForce GTX 1060 6GB IV 2019 Pro
|
erstellt am: 06. Nov. 2008 08:50 <-- editieren / zitieren --> Unities abgeben:          Nur für Nadine TZ
|
Nadine TZ Mitglied Technische Zeichnerin

 Beiträge: 21 Registriert: 30.10.2008
|
erstellt am: 06. Nov. 2008 09:16 <-- editieren / zitieren --> Unities abgeben:
Also egal wie ichs mach mit dem Pack and Go, ich bekomm es einfach nicht hin. Irgendeinen Fehler zeigt der immer an, also ihm fehlt anscheinend eine Datei oder so ich weiß es nicht. Kann das an diesen Schneckenrädern liegen? Also das er die vielleicht nicht findet? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Major83 Mitglied Konstrukteur

 Beiträge: 294 Registriert: 16.10.2008 MS Windows 10 Enterprise 2016 LTSB 64-Bit Core i7-6700K 4,0 GHz 16GB RAM NVIDIA GeForce GTX 1060 6GB IV 2019 Pro
|
erstellt am: 06. Nov. 2008 09:23 <-- editieren / zitieren --> Unities abgeben:          Nur für Nadine TZ

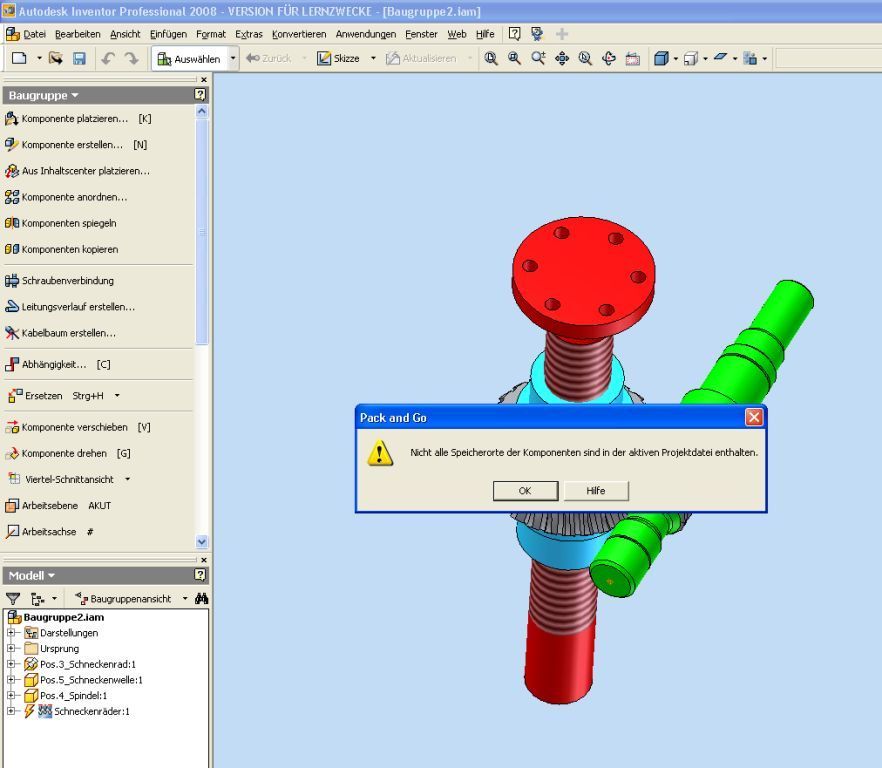

Beschreib doch bitte mal den Fehler genauer oder mach am besten einen Screenshot davon. In deinem gepacktem Archiv werden das Schneckenrad und die Schneckenwelle auch ohne Zähne angezeigt, in der Vorschaue der Baugruppe, die ich ja nicht öffnen kann, werden sie aber angezeigt. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nadine TZ Mitglied Technische Zeichnerin

 Beiträge: 21 Registriert: 30.10.2008
|
erstellt am: 06. Nov. 2008 09:40 <-- editieren / zitieren --> Unities abgeben:

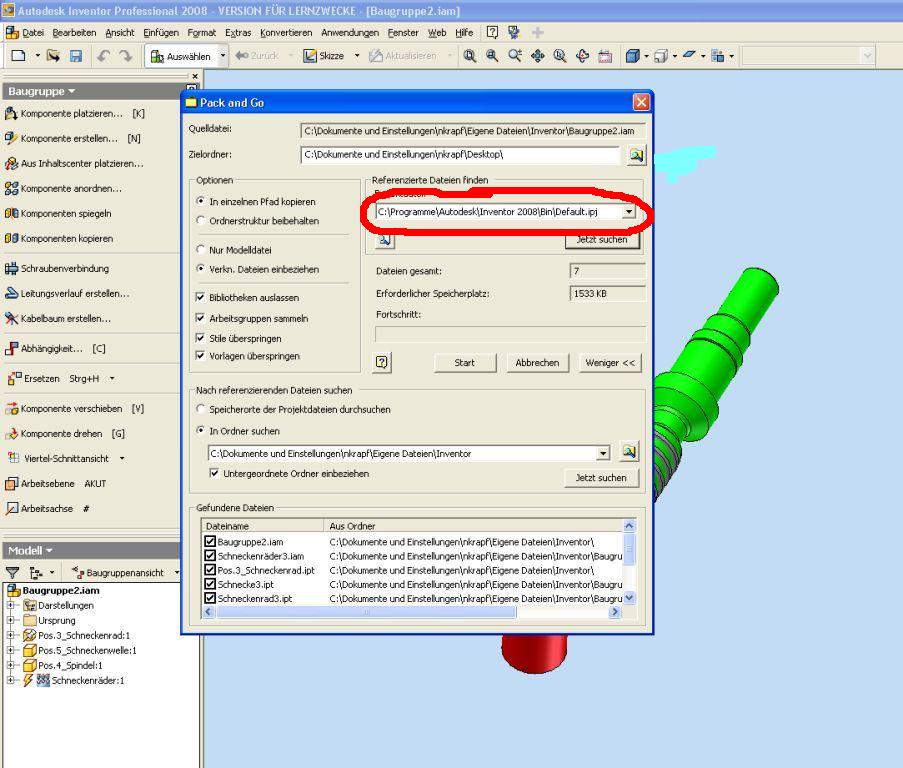

Bei dem zweiten Bild (PackandGo.jpg) wäre meine Frage, wieso dort wo ich den roten Kringel gemacht habe ...\Default.ipj steht? Also was ist denn .ipj? Wenn ich dann auf "Start" klicke packt er zwar, speichert aber alles nur wie normale Kopien auf dem Desktop. Und eben nicht wie ich es halt nur von WinRaR und Solid Works Pack and Go kenne als .zip Datei. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Moderator CAD-Dienstleister


 Beiträge: 26123 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 06. Nov. 2008 09:47 <-- editieren / zitieren --> Unities abgeben:          Nur für Nadine TZ
Hallo Nadine, Der Umgang mit IV ist weder einfach noch selbsterklärend. Das Allerwichtigste, noch vor dem ersten Start des Programmes, sind gewisse Grundkenntnisse über die Daten und deren Verwaltung, dies beinhaltet auch Kenntnisse über die IPJ (Projektdatei). Wenn Dir Niemand in Deinem Büro das erklären kann oder will, fordere es bitte nachdrücklich und lautstark ein: Anders wirst Du nicht weiterkommen! Das Pack&Go im Inventor kann nicht gleichzeitig auch noch Zippen (leider). ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Major83 Mitglied Konstrukteur

 Beiträge: 294 Registriert: 16.10.2008 MS Windows 10 Enterprise 2016 LTSB 64-Bit Core i7-6700K 4,0 GHz 16GB RAM NVIDIA GeForce GTX 1060 6GB IV 2019 Pro
|
erstellt am: 06. Nov. 2008 09:55 <-- editieren / zitieren --> Unities abgeben:          Nur für Nadine TZ
Die .ipj ist die Projektdatei. Bei dir ist kein neues Projekt angelegt, deshalb wird alles im Default Projekt verarbeitet. Die .ipj zeigt auf einen Ordner, in dem alle zugehörigen Dateien sind. Nur die Dateien die im aktivierten Projekt Ordner sind können geöffnet/bearbeitet werden. Bearbeiten kannst du das unter Datei --> Projekte IV packt die Dateien nicht automatisch in ein Archiv, am günstigsten ist es einen neuen Ordner zu erstellen, diesen als Zielordner zu wählen und den dann mit WinRar, WinZip oder was du halt hast zu einem zu machen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nadine TZ Mitglied Technische Zeichnerin

 Beiträge: 21 Registriert: 30.10.2008
|
erstellt am: 06. Nov. 2008 10:00 <-- editieren / zitieren --> Unities abgeben:
Ja wenn es hier jemand könnte ... Also wie schon gesagt, wir arbeiten hier auf der Arbeit nicht mit Inventor sondern mit Solid Works 2008. Ich habe vom Inventor ja auch lediglich eine Schülerversion weil ich damit ein Projekt für die Schule erstellen muss, weil der Lehrer es unbedingt mit Inventor haben will. Deshalb mein ganzes Unwissen über irgendwelche Projektdateien oder ähnliches. Mit Solid Works klappt das durch den täglichen Umgang natürlich alles soweit. Was ich vielleicht noch dazu sagen muss, ist dass ich die ganzen Einzelteile und die Baugruppe selber alle gar nicht als ein "Projekt" im Inventor gespeichert habe (hat der Lehrer erst erklärt als ich alle Teile schon fertig hatte). Geht das irgendwie noch im nachhinein? Grüße Nadine Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Major83 Mitglied Konstrukteur

 Beiträge: 294 Registriert: 16.10.2008 MS Windows 10 Enterprise 2016 LTSB 64-Bit Core i7-6700K 4,0 GHz 16GB RAM NVIDIA GeForce GTX 1060 6GB IV 2019 Pro
|
erstellt am: 06. Nov. 2008 10:25 <-- editieren / zitieren --> Unities abgeben:          Nur für Nadine TZ
|
Nadine TZ Mitglied Technische Zeichnerin

 Beiträge: 21 Registriert: 30.10.2008
|
erstellt am: 06. Nov. 2008 10:25 <-- editieren / zitieren --> Unities abgeben:
|
Major83 Mitglied Konstrukteur

 Beiträge: 294 Registriert: 16.10.2008 MS Windows 10 Enterprise 2016 LTSB 64-Bit Core i7-6700K 4,0 GHz 16GB RAM NVIDIA GeForce GTX 1060 6GB IV 2019 Pro
|
erstellt am: 06. Nov. 2008 10:34 <-- editieren / zitieren --> Unities abgeben:          Nur für Nadine TZ
|
Nadine TZ Mitglied Technische Zeichnerin

 Beiträge: 21 Registriert: 30.10.2008
|
erstellt am: 06. Nov. 2008 10:38 <-- editieren / zitieren --> Unities abgeben:
|
Major83 Mitglied Konstrukteur

 Beiträge: 294 Registriert: 16.10.2008 MS Windows 10 Enterprise 2016 LTSB 64-Bit Core i7-6700K 4,0 GHz 16GB RAM NVIDIA GeForce GTX 1060 6GB IV 2019 Pro
|
erstellt am: 06. Nov. 2008 11:45 <-- editieren / zitieren --> Unities abgeben:          Nur für Nadine TZ
Hab es jetzt soweit dass wenn man an der Spindel dreht sich Schneckenrad, -welle und die Räder axial bewegen und sich dazu auch noch um die eigene Achse rotieren. Allerdings hab ich IV 2009 und du wirst es dann bestimmt nicht öffnen können. Ich versuch dann mal zu erklären wie ich gemacht habe: Zunächst mal noch ein weiteres Teil in die Baugruppe gebracht, es axial und flächenmäßig mit der Spindel verbunden und dann fixiert, damit sich nicht alles hin und her bewegt. Dann noch die Mittelachse der Schneckenwelle passend mit der XY Ebene des im Assi erstellten Rades gemacht, sowie passend mit der senkrechten Ebene. Dann Schneckenrad und Spindel über Drehung/Drehung und Drehung/Translation verbunden. Beide Schneckenräder über Drehung/Drehung verbunden. Schnecke und Schneckenrad über Drehung/Drehung verbunden. Eventuell noch Schnecke und Schneckenwelle verbinden und dann sollte es klappen. ;-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nadine TZ Mitglied Technische Zeichnerin

 Beiträge: 21 Registriert: 30.10.2008
|
erstellt am: 06. Nov. 2008 12:30 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von Major83: Dann noch die Mittelachse der Schneckenwelle passend mit der XY Ebene des im Assi erstellten Rades gemacht, sowie passend mit der senkrechten Ebene.
Das Passend machen mit der XY Ebene hat geklappt. Nur welche Ebene meinst du denn mit der senkrechten Ebene? Die vom Schneckenrad? Oder die vom Rad aus dem Assistenten? .... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Major83 Mitglied Konstrukteur

 Beiträge: 294 Registriert: 16.10.2008 MS Windows 10 Enterprise 2016 LTSB 64-Bit Core i7-6700K 4,0 GHz 16GB RAM NVIDIA GeForce GTX 1060 6GB IV 2019 Pro
|
erstellt am: 06. Nov. 2008 13:04 <-- editieren / zitieren --> Unities abgeben:          Nur für Nadine TZ
Musst ein Verschieben der Schneckenwelle unterbinden und dafür die YZ Ebene des Schneckenrades mit der parallen Ebene des neu erstellten, fixierten, Teils passend machen. Sonst dreht sich deine Schneckenwelle und die Spindel. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nadine TZ Mitglied Technische Zeichnerin

 Beiträge: 21 Registriert: 30.10.2008
|
erstellt am: 06. Nov. 2008 14:02 <-- editieren / zitieren --> Unities abgeben:
|
