Thema: Rundes Schild biegen ? (2589 mal gelesen)
|
SteVah Mitglied

 Beiträge: 23 Registriert: 14.01.2004 P4 3.00GHz 1.5GB RAM Grafikkarte nvidia Geforce 6600 nvidia-Treiber 6.14.10.9371 Win XP Pro SP2 AIS10 SP3a
|
erstellt am: 22. Aug. 2008 14:12 <-- editieren / zitieren --> Unities abgeben:
Guten Tag zusammen ! Ich habe da ein Problem, daß wahrscheinlich keins ist ;-) Und zwar möchte ich gerne eine runde Blechplatte, mit einem konstanten Radius biegen. Im Moment habe ich mir geholfen, indem ich mir eine quadratische Platte mit dem entsprechenden Biegeradius in der Seitenansicht modelliert habe, und dann in der Vorderansicht einen Kreis extrahiert habe. Dann sind die Kanten der Scheibe natürlich alle "gerade/lotrecht" zur Kreisextrusion, aber nicht wie in wirklichkeit. Kann mir jemand helfen, wie man das hinbekommt ? Ich denke mal, ich muß zuerst due runde Platte modellieren, und danach biegen, aber wie ? Gruß SteVah Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
El_Tazar Mitglied Maler

 Beiträge: 683 Registriert: 27.04.2005 AIS2011 SP2 ACad06/07/11 Win7
|
erstellt am: 22. Aug. 2008 14:23 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
|
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 9334 Registriert: 13.10.2000 Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 22. Aug. 2008 14:32 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
|
SteVah Mitglied

 Beiträge: 23 Registriert: 14.01.2004 P4 3.00GHz 1.5GB RAM Grafikkarte nvidia Geforce 6600 nvidia-Treiber 6.14.10.9371 Win XP Pro SP2 AIS10 SP3a
|
erstellt am: 22. Aug. 2008 14:43 <-- editieren / zitieren --> Unities abgeben:
|
El_Tazar Mitglied Maler

 Beiträge: 683 Registriert: 27.04.2005 AIS2011 SP2 ACad06/07/11 Win7
|
erstellt am: 22. Aug. 2008 14:56 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
schau dir mal an, wo der Koordinatenursprung liegt. Und um es anschaulich zu machen: einfach mal im Modellbrowser das Bauteilende über die Lasche schieben und zurück... und immer hin und her und du siehst, wie es hüpft  Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mijadukd Mitglied

 Beiträge: 122 Registriert: 12.12.2001 Autodesk Factory Design Suite Ultimate 2014 und 2015 Autodesk Vault Prof 2014 Autodesk Publisher 2013.1 AutoCad Plant 3D 2011 ... FSC Celsius H950, 32GB RAM
|
erstellt am: 22. Aug. 2008 15:00 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
|
El_Tazar Mitglied Maler

 Beiträge: 683 Registriert: 27.04.2005 AIS2011 SP2 ACad06/07/11 Win7
|
erstellt am: 22. Aug. 2008 15:03 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
|
El_Tazar Mitglied Maler

 Beiträge: 683 Registriert: 27.04.2005 AIS2011 SP2 ACad06/07/11 Win7
|
erstellt am: 22. Aug. 2008 15:05 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
|
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister

 Beiträge: 3641 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 22. Aug. 2008 15:12 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
Hallo SteVah, wenn Du IV 10 verwendest, kannst Du nicht wie beschrieben vorgehen (weil die Funktion "Biegung" aus der Bauteilumgebung erst mit IV2008 eingeführt worden ist.) Du könntest statt dessen einen runden Mantel erzeugen und eine Ausklinkung mit der Option "über Biegung hinaus" vornehmen, so dass die gewünschte Ronde übrig bleibt. Gruss Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister

 Beiträge: 3641 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 22. Aug. 2008 15:38 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
|
rAist Ehrenmitglied V.I.P. h.c. CAD-Dozent (Creo/Inventor)

 Beiträge: 2050 Registriert: 07.08.2006 IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)
|
erstellt am: 22. Aug. 2008 15:44 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah

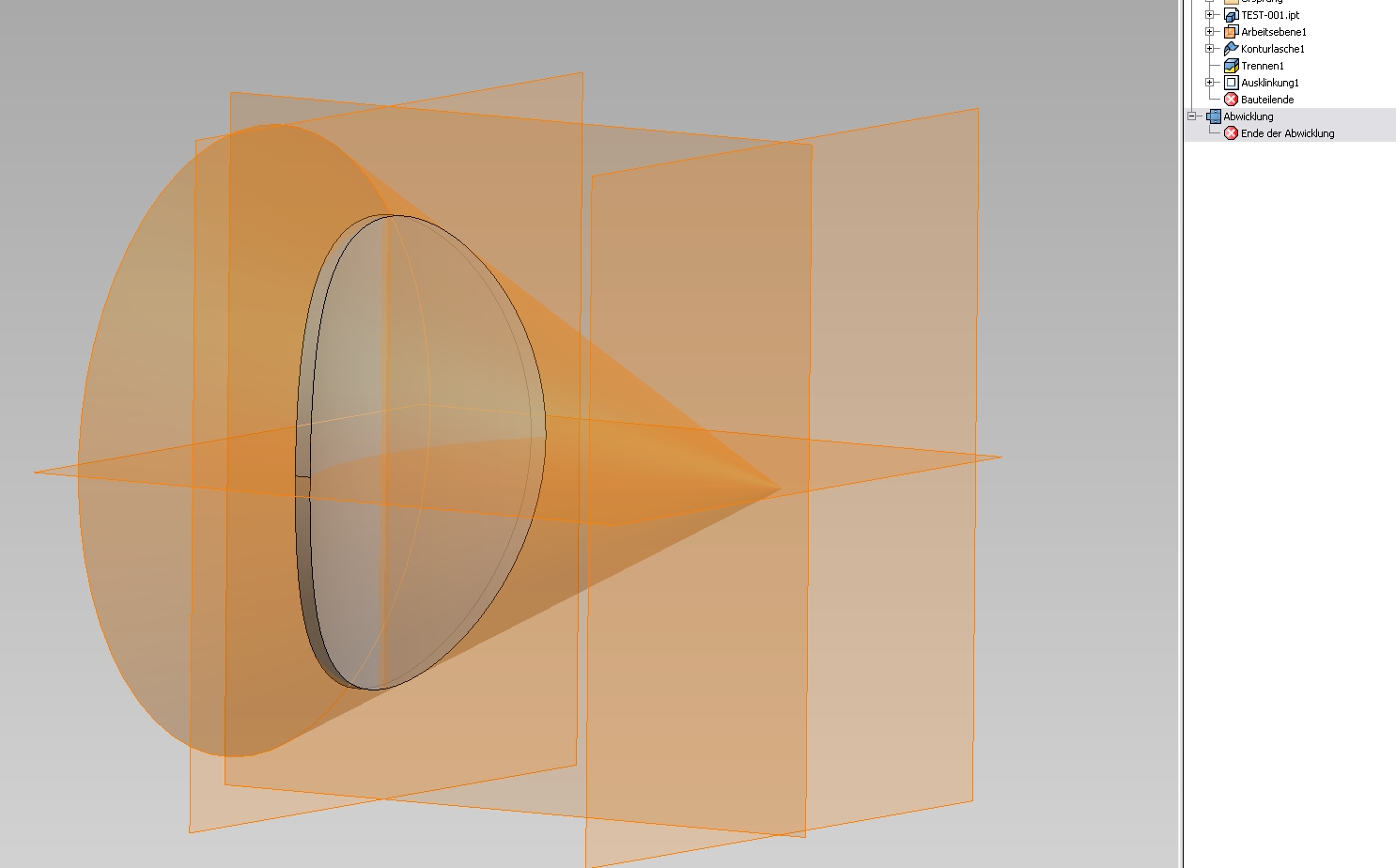

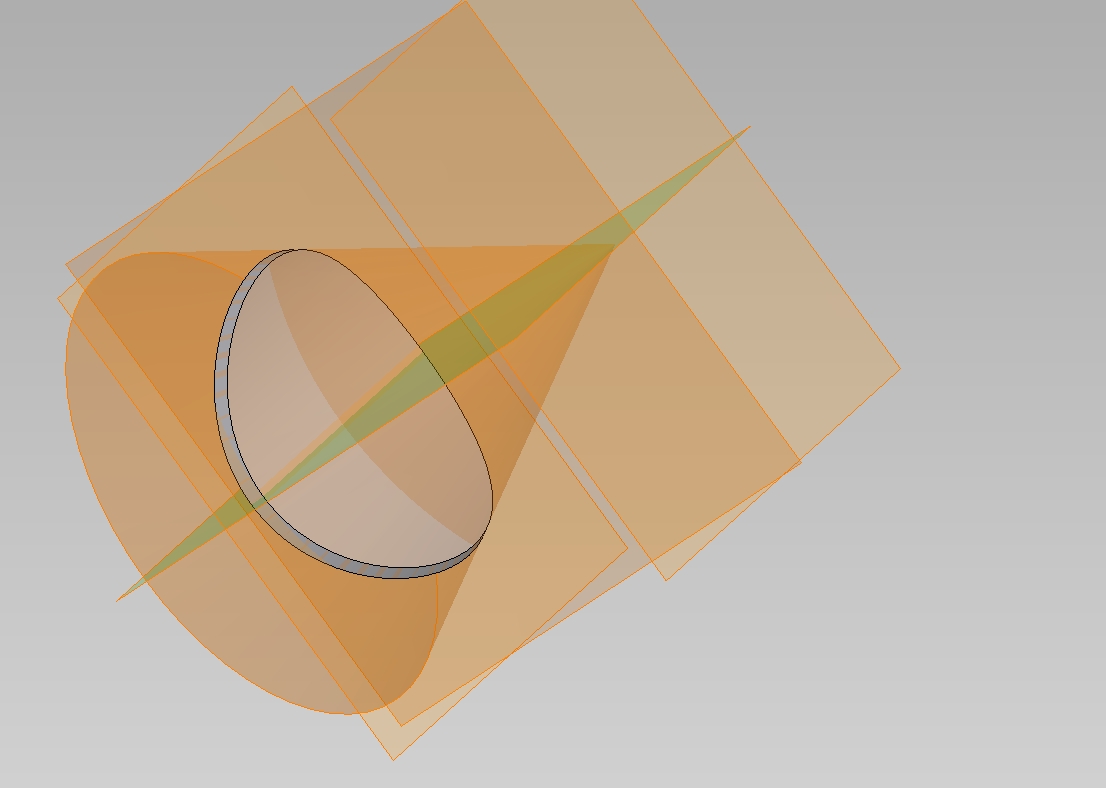

Viereck über Konturlasche gebogen modellieren, Kreis mit Erhebung - (Kegel)wegschneiden. ------------------ Kein Mensch ist so beschäftigt, daß er nicht die Zeit hat, überall zu erzählen, wie beschäftigt er ist. - Robert Lembke Grüße, Marcus [Diese Nachricht wurde von rAist am 22. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rAist Ehrenmitglied V.I.P. h.c. CAD-Dozent (Creo/Inventor)

 Beiträge: 2050 Registriert: 07.08.2006 IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)
|
erstellt am: 22. Aug. 2008 16:14 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah

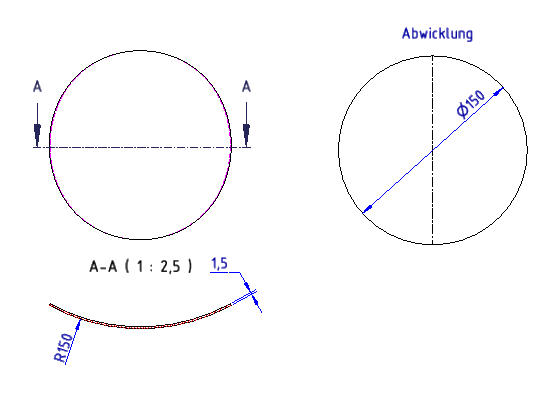

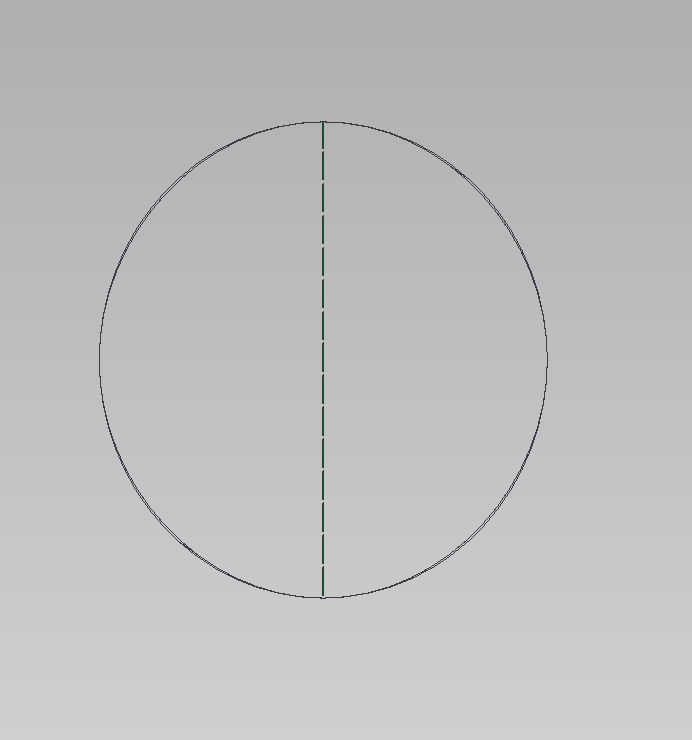

Ergänzung : Nach dem Ausschneiden entlang des Kegels nochmal über die projizierten Konturen (als Konstruktionslinien)eine Ellipse erstellen, wegschneiden, dann paßt´s komplett. 2. Bild : Abwicklung ------------------ Kein Mensch ist so beschäftigt, daß er nicht die Zeit hat, überall zu erzählen, wie beschäftigt er ist. - Robert Lembke Grüße, Marcus [Diese Nachricht wurde von rAist am 22. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister

 Beiträge: 3641 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 22. Aug. 2008 18:02 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
Zitat: Original erstellt von Andreas Gawin: Hmm, es funktioniert nicht wie erwartet. Die DIVA rasiert alle Teile der projizierten Abwicklung weg.

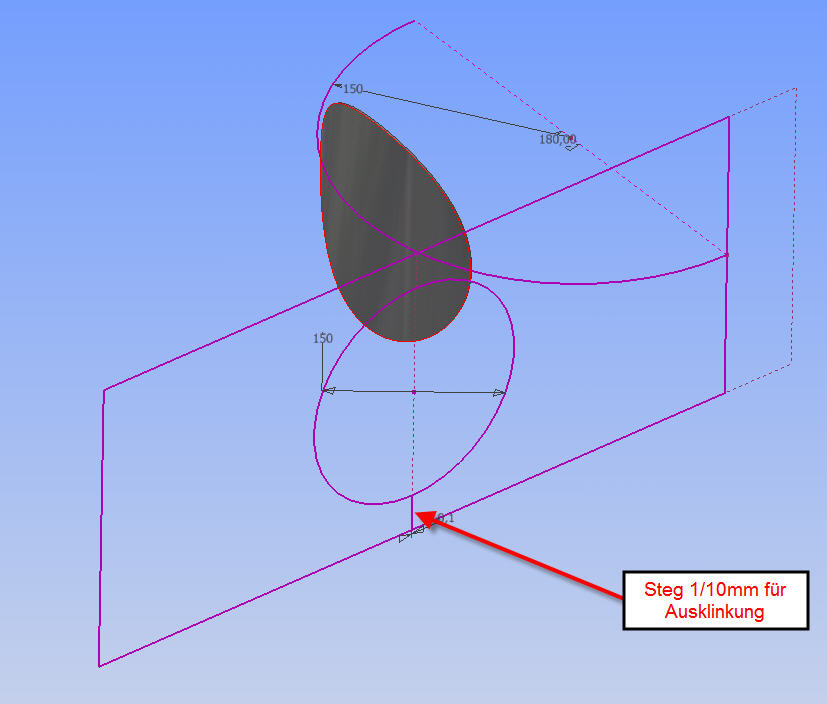

Es geht doch. Mann muss einen Steg von mindestens 1/10mm als Verbindung zum Aussenteil der projizierten Abwicklung stehen lassen. Oben am Kreis zwischen den Steglinien den Kreisbogen wegschneiden. Den Steg kann man danach zB. per Extrusion wegsäbeln. Datei im 2009er Format. @Marcus
Geht´s Dir wieder besser? Wenn ich es richtig verstanden habe, sollte die Abwicklung rechtwinklige Kanten aufweisen! Gruss Andreas Edit: Anhang
[Diese Nachricht wurde von Andreas Gawin am 22. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 9334 Registriert: 13.10.2000 Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 22. Aug. 2008 18:10 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
|
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister

 Beiträge: 3641 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 22. Aug. 2008 18:22 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
|
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 9334 Registriert: 13.10.2000 Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 22. Aug. 2008 18:36 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
|
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister

 Beiträge: 3641 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 22. Aug. 2008 18:42 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
|
rAist Ehrenmitglied V.I.P. h.c. CAD-Dozent (Creo/Inventor)

 Beiträge: 2050 Registriert: 07.08.2006 IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)
|
erstellt am: 25. Aug. 2008 10:06 <-- editieren / zitieren --> Unities abgeben:          Nur für SteVah
Also ich denke das die Abwicklung so aussehen soll als wenn der Laser/Brenner waagerecht ein eliptisches Blech ausschneidet - und das tut es bei der empfohlenen Methode fast 100%, ich weiss nicht genau woher der mini-versatz bei mir kommt (kanten sind seitlich 100% gerade und nach oben hin ergibt sich ein leicht steigender Winkel bis max ~0,5°). Woran das liegt finde ich noch raus  Amsonsten ist das die Methode die ich seit jeher für solche Bleche nutze, die haben wir bei jedem Auftrag (ist eine Abschirmung in einer Röhre), und bisher haben die immer gepasst  ------------------ Kein Mensch ist so beschäftigt, daß er nicht die Zeit hat, überall zu erzählen, wie beschäftigt er ist. - Robert Lembke Grüße, Marcus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
