Thema: Maßlinien in DWG werden nicht gebrochen (344 mal gelesen)

CAD_Sigi
Mitglied
Maschinenbautechniker / Konstruktion

Senden Sie eine Private Message an CAD_Sigi

Schreiben Sie einen Gästebucheintrag für CAD_Sigi

Beiträge: 185
Registriert: 18.04.2006

erstellt am: 10. Jul. 2008 07:30

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hi Leute!

Wenn ich in Inventor eine DWG erstelle und diese dann in eine ACAD Mechanical 2007 DWG exportiere werden sich schneidenede Maßlininen, die in Inventor so schön automatisch gebrochen werden, als durchgehende Linien dargestellt.

Kann mir jemand erklären warum das so ist und wie man das verhindern kann.

Zur Info: Leider benötige ich zur Zeit noch zur Verwaltung ACAD Mechanical 2007 DWG-Dateien.

Danke!

------------------
CAD-Sigi

---------------------------
Wer Rechtschreibfehler findet kann sie behalten! ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD_Sigi
Mitglied
Maschinenbautechniker / Konstruktion

Beiträge: 185
Registriert: 18.04.2006

erstellt am: 11. Jul. 2008 15:49

<-- editieren / zitieren -->

Unities abgeben:

Hallo!

Hat denn noch keiner eine Idee oder Meinung dazu?

Schönes Wochenende!

------------------
CAD-Sigi

---------------------------
Wer Rechtschreibfehler findet kann sie behalten! ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Leo Laimer
Moderator
CAD-Dienstleister

Senden Sie eine Private Message an Leo Laimer

Schreiben Sie einen Gästebucheintrag für Leo Laimer

Beiträge: 26123
Registriert: 24.11.2002

IV bis 2019

erstellt am: 11. Jul. 2008 16:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für CAD_Sigi

Hallo Sigi,

Kannst Du mal bitte ein klitzekleines Beispiel posten?
Ich hab' nämlich noch nie gesehen wie IV sich kreuzende Maßlinien oder Maßhilfslinien unterbricht.
Ellbogentaktik haben im IV nur Maßtexte, die brechen fast Alles was sich in den Weg stellt.
Und im Mechanical gibts den wunderschönen Befehl "Maßlinien brechen".

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MacFly8
Ehrenmitglied V.I.P. h.c.
Konstrukteur Kessel- & Feuerungsbau

Senden Sie eine Private Message an MacFly8

Schreiben Sie einen Gästebucheintrag für MacFly8

Beiträge: 2024
Registriert: 13.08.2007

HP Z17;
64GB RAM; Nvidia Quadro RTX3000;
Inventor Professional PDSU 2012/2020
Mechanical 2012/2020

erstellt am: 11. Jul. 2008 16:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für CAD_Sigi


Hi,
ich glaube das meint CAD-Sigi, kämpfe nämlich gerade mit dem selben Phänomen, habe mich halt nur schon damit abgefunden dass die DIVA Scherzhafte Bezeichnung für Inventor IV

den Maßtextbruch in die ACAD.dwg nicht mitnimmt.

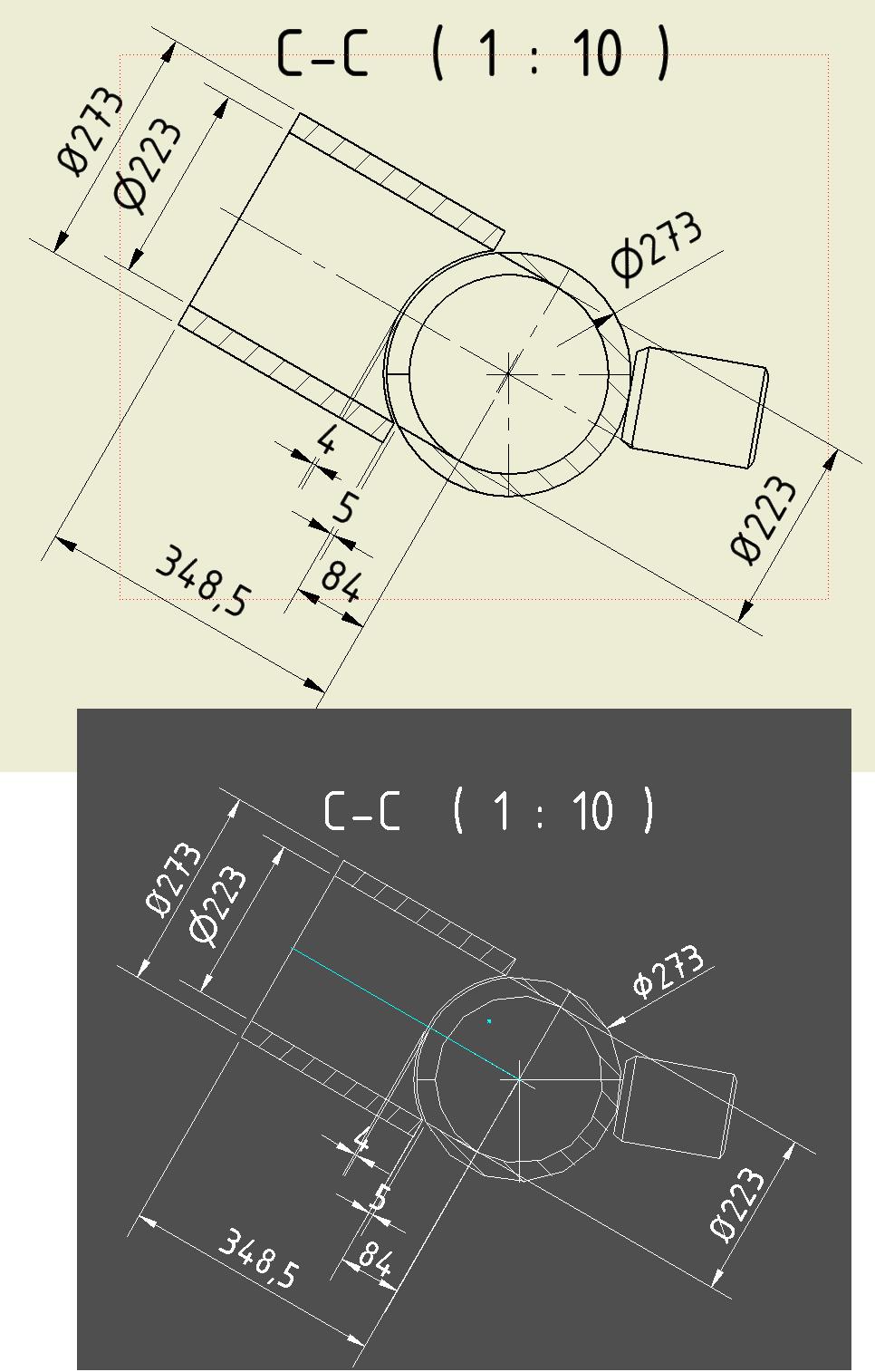

Sieht dann wie folgt aus s.B. ... Maßtext 4 und 5 sind in Inventor schön gebrochen in der ACAD dwg muß nachbearbeitet werden.

MfG MacFly

------------------
