Thema: Komponentenanordnung und Freiheitsgrade (2712 mal gelesen)
|
Fyodor Ehrenmitglied V.I.P. h.c. Dipl.-Ing.(FH) Maschinenbau

 Beiträge: 2670 Registriert: 15.03.2005 DELL Precision 7740 Intel Core i9-9980HK 32 GB RAM NVISIA Quadro RTX4000 Windows 10 Enterprise<P>SolidWorks 2019 SP3.0
|
erstellt am: 27. Mai. 2008 11:48 <-- editieren / zitieren --> Unities abgeben:

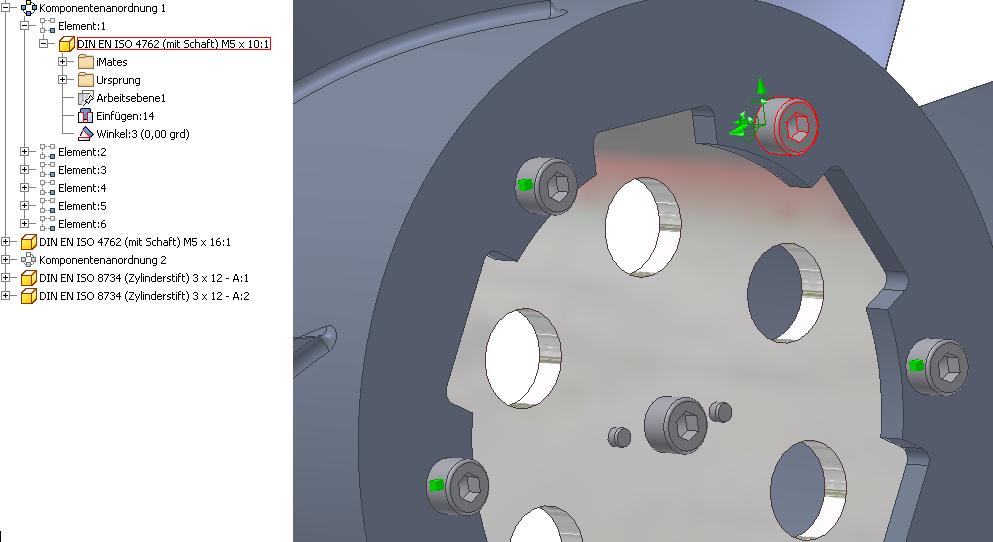

Hallo, Forum! Momentan bin ich dabei der Stückliste einer Konstruktion den letzten Schliff zu geben, dabei werden auch alle Schrauben, Scheiben, etc. in das Modell eingefügt. Nun habe ich aber das Problem, daß angeordnete Komponenten immer als in allen Freiheitsgraden frei angezeigt werden, obwohl das Teil mit "einfügen" und "Winkel" eindeutig fixiert ist (siehe Bild). Wenn ich die Anordnung lösche, ist das Ursprungsteil auch plötzlich nicht mehr als frei angezeigt. Diese vielen grünen Pfeile und Würfel machen die Anicht zimlich unübersichtlich, wenn ich ein tatsächlich nicht fixiertes Teil suche. Gibt es eine Möglichkeit, die angeordneten, fixierten Teile auch als fixiert anzeigen zu lassen, oder glaubt Inventor wirklich daß diese Teile völlig frei im Raum schweben? ------------------ Cheers, Jochen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
free Bird Mitglied Konstrukteur

 Beiträge: 31 Registriert: 20.06.2007 Inventor 11 Compass 5
|
erstellt am: 27. Mai. 2008 12:47 <-- editieren / zitieren --> Unities abgeben:          Nur für Fyodor
Hallo Fyodor, versuch doch mal folgendes: - Freiheitsgrade aktivieren - Rechtsklick auf die Schraube - Linksklick auf Eigenschaft - Reiter "Exemplar" - Haken bei "Freiheitsgrade" entfernen Vielleicht ist es dann besser. Allerdings sieht das schon komisch bei dir aus. Beim 11er ist das nicht so.
------------------ Grüße vom Niederrhein Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
YogiBär Mitglied Techn. Angestellter

 Beiträge: 129 Registriert: 20.05.2005
|
erstellt am: 27. Mai. 2008 12:56 <-- editieren / zitieren --> Unities abgeben:          Nur für Fyodor
Hallo, ich habe auch den 2008er und bei mir tritt genau der selbe Effekt auf. Mit Anordnung sehe ich fehlende Freiheitsgrade, lösche ich die Anordnung ist der Ursprungs-Teil wieder fixiert! Habe auch schon diverse Dinge probiert, aber bis jetzt nichts sinnvolles! ------------------ mfg Bicker Christoph _______________ Volke Enginnering 4490 St. Florian Pummerinplatz 5 http://www.volke.at Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fyodor Ehrenmitglied V.I.P. h.c. Dipl.-Ing.(FH) Maschinenbau

 Beiträge: 2670 Registriert: 15.03.2005 DELL Precision 7740 Intel Core i9-9980HK 32 GB RAM NVISIA Quadro RTX4000 Windows 10 Enterprise<P>SolidWorks 2019 SP3.0
|
erstellt am: 27. Mai. 2008 12:57 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von free Bird:
- Haken bei "Freiheitsgrade" entfernen
Das könnte ich zwar machen... aber es blendet die Freiheitsgrade für dieses Teil aus, auch wenn tatsächlich offene Freiheitsgrade übrig sind. Und genau das will ich ja überprüfen. ------------------ Cheers, Jochen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eagle006 Mitglied

 Beiträge: 82 Registriert: 26.03.2007
|
erstellt am: 08. Jan. 2009 13:37 <-- editieren / zitieren --> Unities abgeben:          Nur für Fyodor
Hallo JogiBär hat sich denn bezüglich Deiner Frage seit dem letzten halben Jahr etwas getan? Wir haben bis vor kurzem mit IV11 gearbeitet, ohne Auftreten dieses Phänomens - jetzt mit IV2008 tritt es auch hier auf. besten Dank im Voraus... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fyodor Ehrenmitglied V.I.P. h.c. Dipl.-Ing.(FH) Maschinenbau

 Beiträge: 2670 Registriert: 15.03.2005 DELL Precision 7740 Intel Core i9-9980HK 32 GB RAM NVISIA Quadro RTX4000 Windows 10 Enterprise<P>SolidWorks 2019 SP3.0
|
erstellt am: 08. Jan. 2009 13:41 <-- editieren / zitieren --> Unities abgeben:
|
Aesop Ehrenmitglied CAD-Trainer & Supporter

 Beiträge: 1540 Registriert: 03.05.2006 AI 7-2010 Vault Manufacturing ;( DualCore 1.8GHz 4GB RAM
|
erstellt am: 08. Jan. 2009 15:10 <-- editieren / zitieren --> Unities abgeben:          Nur für Fyodor
Schonmal die "Degree of Freedom Analysis" aus dem Assembly Tools versucht? Ich könnte mir vorstellen, daß die anders arbeitet als die mitgelieferte - also auch andere Ergebnisse bringt. ------------------ Grüße Sebastian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fyodor Ehrenmitglied V.I.P. h.c. Dipl.-Ing.(FH) Maschinenbau

 Beiträge: 2670 Registriert: 15.03.2005 DELL Precision 7740 Intel Core i9-9980HK 32 GB RAM NVISIA Quadro RTX4000 Windows 10 Enterprise<P>SolidWorks 2019 SP3.0
|
erstellt am: 08. Jan. 2009 15:21 <-- editieren / zitieren --> Unities abgeben:
|
Eagle006 Mitglied

 Beiträge: 82 Registriert: 26.03.2007
|
erstellt am: 09. Jan. 2009 10:12 <-- editieren / zitieren --> Unities abgeben:          Nur für Fyodor
Hallo zusammen, was eigentlich recht störend ist, ist daß sobald ein neues BT in die BG eingefügt wird und mit (nur) einer Abhängigkeit zu einem angeordneten Teil in Beziehung gebracht wird, werden (scheinbar) alle übrigen Freiheitsgrade (FG) auch festgemacht. Scheinbar deshalb, weil man manuell die fehlenden FG trotzdem noch in gewohnter Weise sperren kann. Im 11'er ließ sich durch Ziehen mit der MAUS( ) prüfen, welche FG noch offen sind. Gibt`s denn wirklich keine Möglichkeit, das wieder so einzustellen? viele Grüße aus Rangsdorf...
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fyodor Ehrenmitglied V.I.P. h.c. Dipl.-Ing.(FH) Maschinenbau

 Beiträge: 2670 Registriert: 15.03.2005 DELL Precision 7740 Intel Core i9-9980HK 32 GB RAM NVISIA Quadro RTX4000 Windows 10 Enterprise<P>SolidWorks 2019 SP3.0
|
erstellt am: 09. Jan. 2009 10:41 <-- editieren / zitieren --> Unities abgeben:
|

| |
Eagle006 Mitglied

 Beiträge: 82 Registriert: 26.03.2007
|
erstellt am: 09. Jan. 2009 13:13 <-- editieren / zitieren --> Unities abgeben:          Nur für Fyodor
