Hallo liebe CADler,

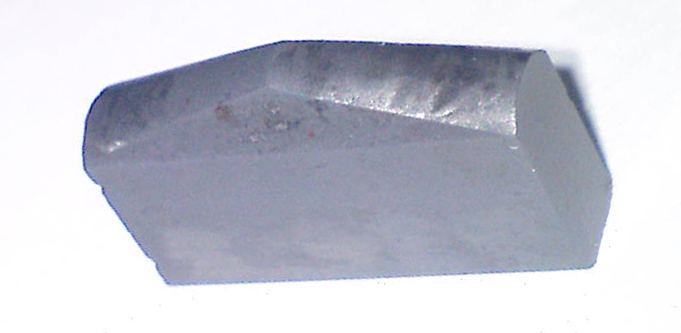

mein Inventor08 und ich kriegen dieses Bauteil einfach nicht hin.
Ich weiss nich mit welchen Mitteln/Vorgehensweise ich das erstellen soll.
Ich habe diese Verjüngungsfunktion noch nie benutzt..und sie klappt auch nicht ganz so wie ich mir das vorstelle.
Mir macht dieser bogenförmige Verlauf bis zur Bauteilmitte Kopfzerbrechen.
Kann man mir hierbei irgendwie helfen ?
Gerne kann ich auch ein paar Masse dazuschreiben sollte es von
Nöten sein.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hudln
Mitglied
Konstrukteur

Senden Sie eine Private Message an hudln

Schreiben Sie einen Gästebucheintrag für hudln

Beiträge: 130
Registriert: 05.10.2007

Inventor 2009

erstellt am: 16. Apr. 2008 16:14

<-- editieren / zitieren -->

Unities abgeben:

Nur für beben3

Du kannst im IV 2008 Radien mit Variablen Radius machen. Damit Könnte man es hinbekommen, ohne jetzt die genaueren Maße von dem ganze zu kennen.

------------------
MfG Rudi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Big-Biker
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinen

Senden Sie eine Private Message an Big-Biker

Schreiben Sie einen Gästebucheintrag für Big-Biker

Beiträge: 2588
Registriert: 14.10.2004

INV Prof. 2018
Fujitsu Celsius, 32 Gb Ram
AMD Fire Pro W5100
SpaceNavigator,
HP ZBook G3

erstellt am: 16. Apr. 2008 16:20

<-- editieren / zitieren -->

Unities abgeben:

Nur für beben3

KlotzBB.ipt.txt

Schau mal das Teil an. Die Maße kannst du ja anpassen.
(Die Erhebung hätte wahrscheinlich nicht sein müssen, mir ist auf die Schnelle nichts besseres eingefallen)

------------------
Wir erfahren unsere Grenzen erst, wenn wir sie überschreiten !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

deepspeed
Ehrenmitglied

Senden Sie eine Private Message an deepspeed

Schreiben Sie einen Gästebucheintrag für deepspeed

Beiträge: 1575
Registriert: 28.06.2004

Inventor 2015
Vault 2015
-----------------
Citrix

erstellt am: 16. Apr. 2008 16:21

<-- editieren / zitieren -->

Unities abgeben:

Nur für beben3

Eine gekippte Ebene und dann Trennen...

------------------
Gruß DEEPSPEED
------------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

beben3
Mitglied

Beiträge: 37
Registriert: 05.07.2005

Inv Prof. 2008

erstellt am: 16. Apr. 2008 16:24

<-- editieren / zitieren -->

Unities abgeben:

wow super...
vor 8 Minuten reingestellt und schon 3 Antworten !
DANKE DAFÜR !
muss ich jetzt erstmal versuchen umzusetzen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DerMicha
Mitglied

Senden Sie eine Private Message an DerMicha

Schreiben Sie einen Gästebucheintrag für DerMicha

Beiträge: 189
Registriert: 09.11.2007

IV2013

erstellt am: 16. Apr. 2008 16:26

<-- editieren / zitieren -->

Unities abgeben:

Nur für beben3

Bauteil27.ipt.txt

so könnte es gehen...

Bei der Erhebung im Reiter "Übergang" den Haken bei "Automatische Zuordnung" entfernen und die Kanten manuell dahin ziehen.

Gruß, Micha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hudln
Mitglied
Konstrukteur

Beiträge: 130
Registriert: 05.10.2007

Inventor 2009

erstellt am: 16. Apr. 2008 16:26

<-- editieren / zitieren -->

Unities abgeben:

Nur für beben3

Big-Biker, habs auch grad mit der erhebeung gemacht, funktioniert find ich ganz gut

------------------
MfG Rudi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

beben3
Mitglied

Beiträge: 37
Registriert: 05.07.2005

Inv Prof. 2008

erstellt am: 16. Apr. 2008 16:27

<-- editieren / zitieren -->

Unities abgeben:

ich werd verrückt..hat der Biker ja schon fertig gezeichnet !!
DANKE !!!!!!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fyodor
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing.(FH) Maschinenbau

Senden Sie eine Private Message an Fyodor

Schreiben Sie einen Gästebucheintrag für Fyodor

Beiträge: 2670
Registriert: 15.03.2005

DELL Precision 7740
Intel Core i9-9980HK
32 GB RAM
NVISIA Quadro RTX4000
Windows 10 Enterprise<P>SolidWorks 2019 SP3.0

erstellt am: 16. Apr. 2008 16:27

<-- editieren / zitieren -->

Unities abgeben:

Nur für beben3

Dachklotz.ipt.txt

Das ist kein variabler Radius, so wie ich das sehe. Das ist ein dachförmiger Klotz, am oberen Ende verrundet (Radius = Dicke / 2), und dann eine Fase dran (die mußt Du mit Extrusion erstellen, sonst folgt sie der Körperkante). Schau Dir mal mein Beispiel an... (die Endung .txt mal wieder löschen, dann mit Inventor 2008 öffnen).

------------------
Cheers,
Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fyodor
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing.(FH) Maschinenbau

Beiträge: 2670
Registriert: 15.03.2005

DELL Precision 7740
Intel Core i9-9980HK
32 GB RAM
NVISIA Quadro RTX4000
Windows 10 Enterprise<P>SolidWorks 2019 SP3.0

erstellt am: 16. Apr. 2008 16:28

<-- editieren / zitieren -->

Unities abgeben:

Nur für beben3

... dabei hatte ich mir so viel Mühe gegeben mit meinem Modell... und trotzdem nicht der erste, noch nichtmal der zweite!

------------------
Cheers,
Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Big-Biker
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinen

Beiträge: 2588
Registriert: 14.10.2004

INV Prof. 2018
Fujitsu Celsius, 32 Gb Ram
AMD Fire Pro W5100
SpaceNavigator,
HP ZBook G3

erstellt am: 16. Apr. 2008 16:31

<-- editieren / zitieren -->

Unities abgeben:

Nur für beben3

Zitat:
Original erstellt von Fyodor:
... dabei hatte ich mir so viel Mühe gegeben mit meinem Modell... und trotzdem nicht der erste, noch nichtmal der zweite!

Tja, die Biker sind immer flott unterwegs . Trotzdem wird er sich über die Resonanz freuen.

------------------
Wir erfahren unsere Grenzen erst, wenn wir sie überschreiten !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DerMicha
Mitglied

Beiträge: 189
Registriert: 09.11.2007

IV2013

erstellt am: 16. Apr. 2008 16:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für beben3

Bin mal gespannt, wer der gesuchten Form nun am nächsten gekommen ist

Schönen Feierabend miteinander!!

CU See You , Micha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

beben3
Mitglied

Beiträge: 37
Registriert: 05.07.2005

Inv Prof. 2008

erstellt am: 16. Apr. 2008 16:46

<-- editieren / zitieren -->

Unities abgeben:

hi fyodor..
auch vielen dank für deine hilfe und erläuterung..
ich werde es auch direkt mal probieren !!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

beben3
Mitglied

Beiträge: 37
Registriert: 05.07.2005

Inv Prof. 2008

erstellt am: 17. Apr. 2008 12:46

<-- editieren / zitieren -->

Unities abgeben:

So..kurzes Feedback an alle..
Ich habe jetzt alles mal nachgezeichnet in allen Variationen

Jetzt kann ichs

Danke also nochmal für die Hilfe.
Erhebung hat sehr gut geklappt, und dank der geordneten Baumstruktur
auch super nachzuvollziehen gewesen !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:	Infos zum Werbeplatz >>
speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

Lenzcad
Ehrenmitglied
Selbständiger Handwerker

Senden Sie eine Private Message an Lenzcad

Schreiben Sie einen Gästebucheintrag für Lenzcad

Beiträge: 1539
Registriert: 21.10.2003

erstellt am: 17. Apr. 2008 15:55

<-- editieren / zitieren -->

Unities abgeben:

Nur für beben3

Keil.zip

Hallo Beben3,
sicher hast Du schon das passende gefunden. Ich habe kurz überlegt wie ich das zeichnen würde. Dazu siehe Anhang.
Gruß Lenz
