Thema: Achsen rechtwinklig ausrichten? (1506 mal gelesen)
|
Fyodor
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing.(FH) Maschinenbau
   Beiträge: 2670
Registriert: 15.03.2005 DELL Precision 7740
Intel Core i9-9980HK
32 GB RAM
NVISIA Quadro RTX4000
Windows 10 Enterprise<P>SolidWorks 2019 SP3.0
|
erstellt am: 05. Dez. 2007 09:47  <-- editieren / zitieren -->   Unities abgeben:
Hallo, Forum! Ich muß eine Anschweißbuchse auf einem Rohr platzieren. Da es aber nur um eine Verdeutlichung geht, will ich dazu das Rohr nicht verändern. Ich habe die Buchse jetzt in zwei Richtungen orientiert, sie sitzt parallel zu einer zweiten, fixen Buchse und im richtigen Abstand. Aber sie läßt sich noch um die Achse der festen Buchse drehen. Gibt es eine Verknüpfung, mit der ich zwei Achsen im Raum dazu zwingen kann sich zu schneiden? So daß die Achse der Buchse genau durch die Achse des Rohres trifft? Ich habe bisher keine Möglichkeit gefunden... ------------------
Cheers,
Jochen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MacFly8
Ehrenmitglied V.I.P. h.c.
Konstrukteur Kessel- & Feuerungsbau
Beiträge: 2024
Registriert: 13.08.2007 HP Z17;
64GB RAM; Nvidia Quadro RTX3000;
Inventor Professional PDSU 2012/2020
Mechanical 2012/2020
|
erstellt am: 05. Dez. 2007 10:01 <-- editieren / zitieren --> Unities abgeben: Nur für Fyodor
Hallo, ein Screenshot zur Verdeutlichung wäre nicht schlecht... Ansonsten helfe ich mir bei Rohren z.B. Stutzen an einem Sammler des öfteren mit den Ursprungs Ebenen. Abhängigkeit Winkel 0°grd oder passend Versatz 0,0. MfG MacFly ------------------
- - - der Erleuchtung ist es egal wie du Sie erlangst - - - Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Big-Biker
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinen
Beiträge: 2588
Registriert: 14.10.2004 INV Prof. 2018
Fujitsu Celsius, 32 Gb Ram
AMD Fire Pro W5100
SpaceNavigator,
HP ZBook G3
|
erstellt am: 05. Dez. 2007 10:04 <-- editieren / zitieren --> Unities abgeben: Nur für Fyodor
|
Fyodor
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing.(FH) Maschinenbau
Beiträge: 2670
Registriert: 15.03.2005 DELL Precision 7740
Intel Core i9-9980HK
32 GB RAM
NVISIA Quadro RTX4000
Windows 10 Enterprise<P>SolidWorks 2019 SP3.0
|
erstellt am: 05. Dez. 2007 10:14 <-- editieren / zitieren --> Unities abgeben:

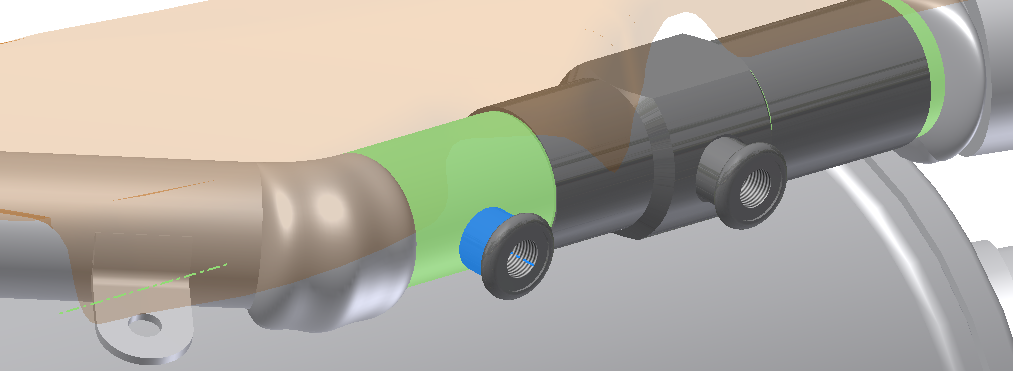

Ich kann leider keine Ursprungsebenen verwenden, da aufgrund der Einbausituation das Teil ziemlich krumm im Raum schwebt. Das einzige was ich habe, ist das Rohr und die feste Buchse. In der angehängten Grafik habe ich die beiden auszurichtenden Achsen markiert. Diese beiden sollen sich schneiden. ------------------
Cheers,
Jochen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
OK 624
Mitglied
Entwicklungsingenieur
Beiträge: 36
Registriert: 22.11.2006 MS Windows XP Professional SP2, AIP 11 <P>HP Compaq dc 7600
3 GHz Pentium, x86 3Ghz, 3Gb Ram, GeForce 6600
|
erstellt am: 05. Dez. 2007 10:40 <-- editieren / zitieren --> Unities abgeben: Nur für Fyodor
Hi Fyodor, davon ausgehend, dass die Buchse ein Bauteil ist: Kannst Du nicht im Bauteil "Buchse" eine Arbeitsebene erzeugen, auf der die Rotationsachse der Buchse liegt, dann noch eine mit Abstand x (Rohrdurchmesser/2(oder Radius)+Wandstärke)vom "Fuss" der Buchse und dann die Rot.-ebene passend mit Rohrachse und Fussebene passend mit Rohrachse und die beiden Buchsenebenen fluchtend oder winklig zu irgendeiner Ursprungsebene der Baugr. gestalten. Dann wär´s fest Tschö
Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Big-Biker
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinen
Beiträge: 2588
Registriert: 14.10.2004 INV Prof. 2018
Fujitsu Celsius, 32 Gb Ram
AMD Fire Pro W5100
SpaceNavigator,
HP ZBook G3
|
erstellt am: 05. Dez. 2007 10:48 <-- editieren / zitieren --> Unities abgeben: Nur für Fyodor

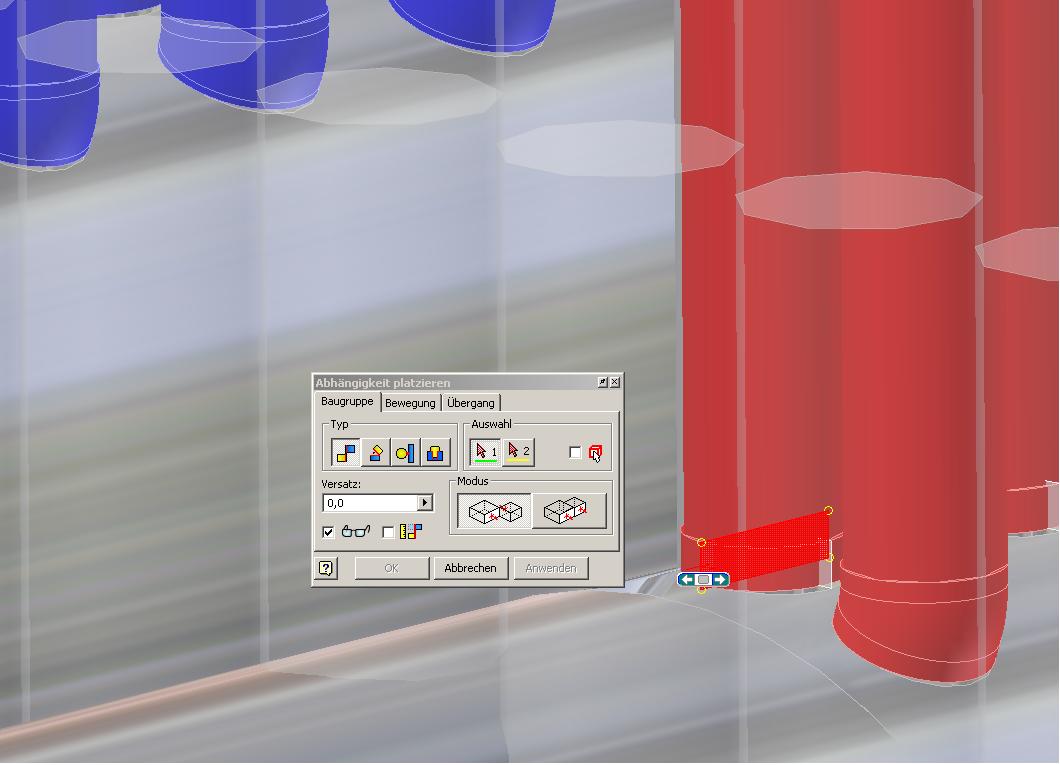

Leg eine Ursprungsebene der blauen Buchse (sofern diese mittig aufgebaut ist) auf die Achse des grünen zyl. Teiles. BB  ------------------
Wir erfahren unsere Grenzen erst, wenn wir sie überschreiten ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
