Weil ja die Luft aus dem Inventor-Worldcup ziemlich raus ist, mal etwas Andres: Eine hochinteressante Koppelkurve.

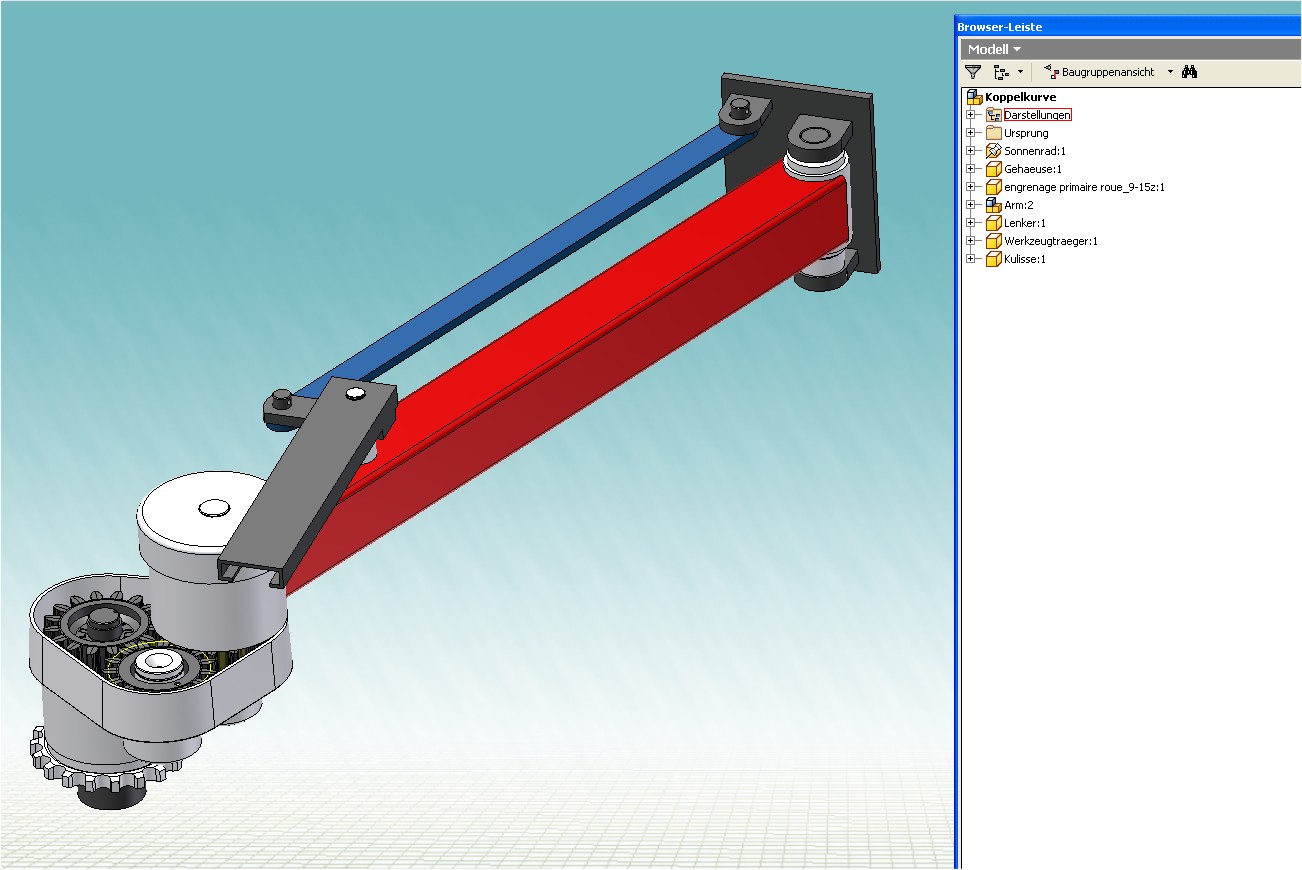

Das Ding stammt aus der Landwirtschaft, und gefunden habe ich es bei solidwörkenden Franzosen. Irgendwie war mir schon klar, daß etwas Besonderes rauskommt, aber es war noch unbekannt. Und deshalb habe ich es mal untersucht (siehe Bild).

Links unten ist das ortsfeste Sonnenrad. Um dieses Sonnenrad dreht sich das Gehäuse (3 Umdrehungen, über Kettenrad angetrieben), in welchem zwei zusätzliche Zahnräder gelagert sind. Am Abtrieb (12 Zähne) ist ein Arm befestigt, der am Ende (rechts oben) einen Werkzeugträger hält. Oben am Gehäuse ist ein Ansatz, an dem eine Kulisse geführt wird, welche über einen Lenker mit dem Werkzeugträger verbunden ist. Diese Kombination ergibt eine besondere Bewegung des Werkzeugträgers, welche sich nach jeweils 3 Umdrehungen des Gehäuse wiederholt.

Wer Lust hat, kann's ja mal nachvollziehen. Es geht sowohl mit dem normalen Inventor, als auch mit der dynamischen Simulation von AIP. Im Zwölfer läßt sich damit dann auch noch die Koppelkurve (z.B. des Arm-Endpunkts) sichtbar machen. Um den Spaß nicht sofort zu nehmen, Ergebnisse vielleicht erstmal nur an mich (Mail-Adresse im Profil); nach ein paar Tagen können wir sie ja dann hier reinstellen.

Als Basis habe ich eine STEP-Datei zusammengestellt. Die Bauteile sind damit vorhanden, und brauchen nur noch sinnvoll constrained und bewegt werden.

Hier sind die Daten: www.holzwarth-cad.de\download\Koppelkurve.zip

Na, dann mal los, wer Lust hat ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hat sich erledigt. ist mit firefox nicht gegangen. mit iexplorer hat es funktioniert.

------------------
MfG

Manuel

[Diese Nachricht wurde von manuel_bo am 15. Jul. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hmm. Grade getestet.
Bei mir klappt's (etwa 1,2 MB)

P.S. Mails bitte möglichst nicht per PM, sondern direkt an mich. Irgendwie ist das nämlich blöd, wenn man sich nach einer Info-Mail von cad.de erst wieder dort einloggen muß, um zu lesen, worum's geht.

Später: Andreas Gawin mailte mir, daß der Feuerfuchs am Ende der Download-Adresse noch 'n Slash produziert. Ich hab ihn nicht drauf, den Feuerfuchs, und werd's deshalb nicht testen.

Aber Leute mit ähnlichen Problemen können's ja mal ohne Slash am Ende probieren ..

[Diese Nachricht wurde von W. Holzwarth am 15. Jul. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

so klappt's auch mit nicht M$ Produkten:
www.holzwarth-cad.de/download/Koppelkurve.zip

Klaus

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gute Idee, Walter

Und auch garnicht so schwierig, wenn man fleißig hier im Forum mitgelesen hat (und nicht nur Buchstaben sequentiell eingescannt  )

So, und nun hab ich ´nen Grund endlich mal die neue DIVA aufzuspielen

------------------
Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.

Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen zusammen!
Mache heute morgen den Rechner an, gucke ins Forum und sehe gleich so eine Überschrift . Ein Schelm wer böses dabei denkt . Viel Spaß an diesem heißesten Tag des Jahres für euch.

------------------
It's not the fall that kills you, it's the sudden stop
Nukular, das Wort heißt Nukular(Homer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo

wie bekommen ich die Abhängigkeit hin, damit sich die Zahnräder richtig bewegen?

Danke

------------------
MfG

Manuel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Charly Setter:
.... wenn man fleißig hier im Forum mitgelesen hat....

---

Und mehr Info gibt´s nicht. Das wäre ja unfair

------------------
Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.

Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Koppelkurve.gif Koppelgetriebe.gif

Hallo,
hab auch mal an dem Teil etwas gefummelt.
Falls es noch interessierte Leute gibt,

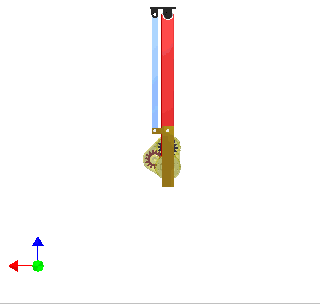

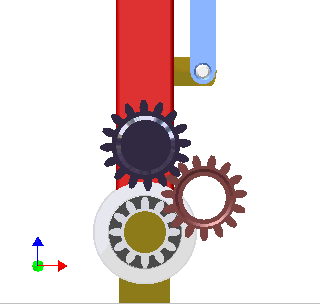

im Anhang gibt es (etwas ruckelige) Videos.

Die Dateien im IV11-Format hab ich auf einen externen Server
gelegt, und können heruntergeladen werden unter:
http://share.gulli.com/files/483748054/koppelkurve.zip.html

-----
Erich

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jawoll, Erich.
Is' doch herrlich, wie schön das um die Ecken flitzt.

Hochinteressant, der Bauernkram ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da fällt mir nur eines ein

" A Wahn Herr Hahn" - das ist genial - wo wird das eingesetzt?

------------------
Gruß Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das ist Teil eines Siloschneiders, der an einen Traktor angebaut werden kann. Hier ist ein Bild von der Komforte

Oben in der Mitte sieht man den Mechanismus. Außen (rechts hinten) trägt er einen senkrecht nach unten zeigenden Mähbalken, der mit einer Bewegung um 3 Seiten eines Rechtecks dann jeweils einzelne Blöcke aus dem Silo heraustrennt.

[Diese Nachricht wurde von W. Holzwarth am 20. Jul. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Erich,
währe das auch für IV10 Möglich zu hinterlegen?
Bin noch sehr unerfahren mit so speziellen Abhängikeiten.
Hab's probiert aber ohne erfolg!

Tasti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

http://share.gulli.com/files/193436228/koppelkurve_iv10.zip.html

-----
Erich

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
