Hallo,
gibt es eine Möglichkeit bei Inventor 11 mit Winkelangaben in der 3D Skizze zu arbeiten? Leider kann ich bei "präzieser Eingabe" nur Raumkoordinaten eingeben. Ich würde dort aber gerne mit Winkelnangaben relativ zum vorgegebenen Koordinatenkreuz arbeiten. Also sozusagen einen Winkel für die Neigung, Schräglage und Höhe eingeben.

Wäre nett wenn mir da jemand nen Tipp zu geben könnte

Mfg
Unimatrix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Unimatrix-zero:
Also sozusagen einen Winkel für die Neigung, Schräglage und Höhe eingeben.

---

In welcher Reihenfolge?
Genau diese?
Auch wenn es eine andere ist, ist das nicht das Problem in der Umrechnung.
Und schlimmstenfalls kann man immer noch Arbeitselemente verwenden. Aber da ist natürlich auch wieder die Reihenfolge nach der Erstellung festgelegt ...

Ach ja, hätte ich fast vergessen:
Über ein Thema aus diesem Dunstkreis wurde vor einiger Zeit ziemlich ausführlich diskutiert, und es gab da sicher auch für Dich verwertbare Erkenntnisse.
Vektoren könnten auch als Stichwort dienen  ...

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Man kann natürlich auch die Punkte in Raum platzieren, und später mit Abhängigkeiten zu sichtbaren Ursprung-/Arbeitsebenen und -achsen sowie Bemassung ausrichten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich benutze z.B. beim erstellen von Rohren , die schräg starten und schräg ankommen die oben angesprochenen Arbeitselemente, Ebenen, Achsen usw ... da kannst du problemlos mit Winkeln arbeiten.

------------------
Wenn hinter Fliegen Fliegen fliegen, fliegen Fliegen Fliegen nach.

Grüße, Marcus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Leute ihr sprecht in Rätseln zu mir

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Meine ersten Versuch mit diesem workflow, also möglicherweise nicht optimal, aber es geht:

In der 3D-Skizze, eine Konstruktions-Linie zeichnen ab dem Ursprung, dabei auf die gewünschte Fläche in der Triade klicken, und achten dass die Linie parallel zu einer Ursprungsachse ist. RMB/fertig.
Linienbefehl erneut starten mit Skizzen-Linie, Linie ungefähr hinzeichnen, RMB/fertig.
Dann Winkel- und Längenmass für Linie eintragen.
Weiterfahren bis alle Segmente der 3D-Skizze erstellt sind.

Eine so nette Editiermöglichkeit wie den 3D-Rohrpfad im MDT hab' ich im IV alledings noch nicht gefunden.
Allerdings hab' ich sicher noch nicht alle diesbeüglichen Geheimnisse von IV entdeckt.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Unimatrix-zero:
Leute ihr sprecht in Rätseln zu mir

---

Wir wissen nicht, was Du vor hast.

Gewisse Dinge gehen in IV sehr einfach, andere nicht oder besser anders.

Sich da anzupassen, bringt Vorteile.

------------------
Roland

jetzt auch mit Bildern: www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Die ursprüngliche Frage war mir schon klar, und ist für mich nachvollziehbar.

Klare Aussage dazu:
Nein, man kann (meines Wissens) im IV nicht direkt bei der Erstellung einer 3D-Skizze Längen und Winkel eingeben (ausser die etwas umständliche Methode die ich beschrieben habe).
Es gibt ein paar Alternativen, die auch im Thread angedeutet wurden.

Grundsätzlich gibt's bei 3D-Skizzen immer ein Problem mit der Visualisierung, da der Bildschirm ja nur 2D abbildet.

Beim direkten Zeichnen der 3D-Skizze ist zwar die Skizze schön deutlich sichtbar,  aber die ev. optisch störenden Bemassungen kann man nur bei inaktiver Skizze ausblenden, und es fehlt meist jeglicher Bezug dazu wie die Skizze sich im Raum befindet.

Bei der Variante mit Arbeitsebenen ist dies ev. deutlicher sichtbar, aber da können wiederum die allzuvielen Arbeitsebenen stören.

Ähnliches gilt ev. für den Fall, dass man die 3D Skizze an bestehende Geometrie anhängt (in älteren Versionen von IV die einzige Möglichkeit).

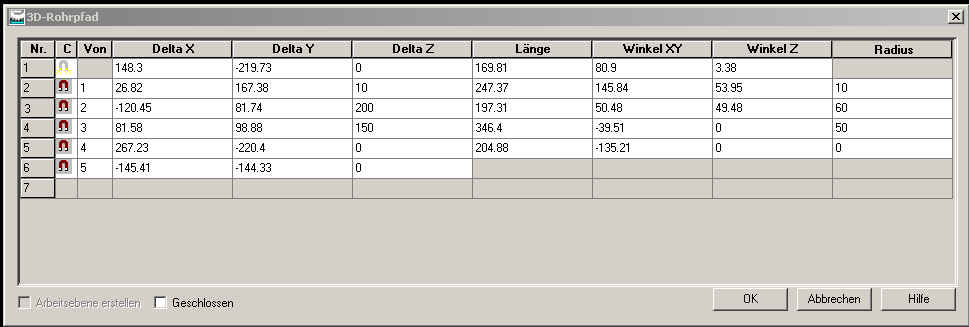

Im beigefügten Bild noch das Gegenstück dazu, der Rohrpfad aus MDT, an sich eine gute und übersichtliche Editiermöglichkeit für den Anfang, aber auch nicht das Gelbe vom Ei für Fortgeschrittene.

So, vielleicht fällt noch Jemand ein Lösungsvorschlag ein, der Unimatrix' Anfrage möglichst nahe kommt?

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

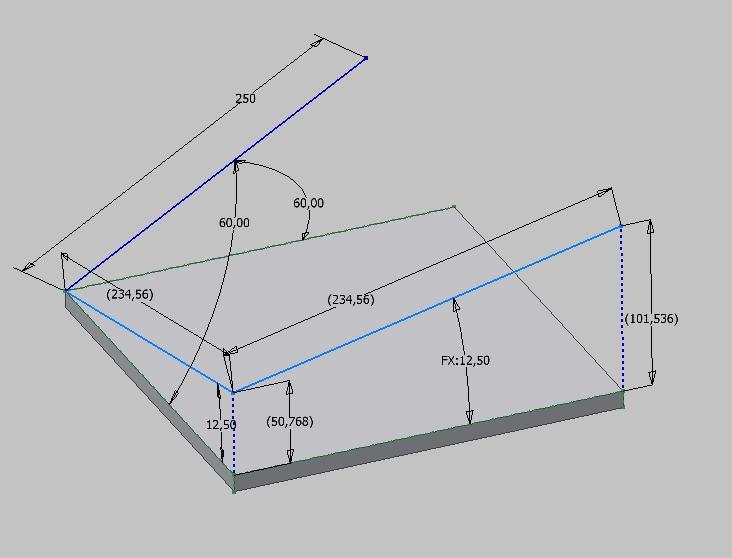

    Aber hallo! Natürlich kann man in der 3D-Skizze Längen und Winkel durch Maße definieren!

Das Problem ist auch nicht, das Inventor das unübersichtlich darstellen würde, das kann man beim Drehen mit der Spacemaus (und durch die Maße natürlich!) locker erkennen. Dieses Drehen mit der Spacemaus ermöglicht im Übrigen auch eine Kontrolle des Verlaufs der Linien im Raum: ohne andere Bedingungen wie z.B. Einrasten an Punkten bleibt die Tiefenkoordinate beim freien Klicken immer gleich zum Startpunkt der aktuellen Linie.

Wenn ich eindeutige Bezüge habe, wie z.B. die projizierten Kanten in meinem Beispiel, und die angelegten Hilfslinien, ist sowohl das Erkennen als auch das Bemaßen leicht. Ich stelle immer wieder fest, dass Inventor in unglaublich vieler Hinsicht genauso funktioniert, wie man das als ganz normaler Mensch (ohne ACAD-Erfahrung!) mit Handflächen und Stöckchen in der Luft erklären würde

Man benötigt hier allerdings, und das ist zugegebenermaßen gewöhnungsbedürftig, vorhandene Geometrie um diese zu projizieren und daran dann zu bemaßen und Abhängigkeiten zu vergeben; "horizontal" und "vertikal" wie in der 2D-Skizze gibt es hier nämlich nicht (obwohl ich da x, y, und z als feste Richtung durchaus sinnvoll fände!) und Achsen oder Ebenen projizieren geht auch nicht. Beim Mastermodelling (ich nehme an, Ihr erwartet jetzt diese Erwähnung         ) ist solche Geometrie jedoch ohnehin gegeben.

Wer genau hinsieht erkennt, dass auch auf diesem Bild aus IV11 die Farbdarstellung der Bestimmtheit der Skizze fehlerhaft ist. Es waren da auch noch ein paar mehr Sonderlichkeiten zu beobachten, die aber auch nur komisch und nicht sehr schlimm sind. Da muss man wohl mit zu leben lernen. (Es kann allerdings auch daran liegen, dass der Rechner vorhin im StandBy war; danach ist die Grafik bei mir oft "etwas heiser". Aber wie gesagt, so schlimm ist das ja nicht; deswegen neu zu booten wäre mir schon zu viel.)

------------------
Roland

jetzt auch mit Bildern: www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Doc Snyder:
... dass auch auf diesem Bild aus IV11 die Farbdarstellung der Bestimmtheit der Skizze fehlerhaft ist...

---

Das, Roland, liegt nicht an Deiner Kiste, sondern wurde nur von ADesk auf der What's New-Liste vergessen  .

Und diese Eigenheit gibts auch in der 2D-Skizze.
Ich habe da schon wieder meine X-Files  ...

------------------
lg
Tom

...so geht mein Boot manchmal unter...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Roland,

Irgendwie habe ich das Gefühl dass wir ein wenig aneinander vorbeischreiben.

Ja, man kann Längen und Maße definieren in der 3D-Skizze. Aber nicht direkt beim Erstellen derselben, wie die ursprüngliche Frage war.

Und doch, es gibt in der 3D-Skizze "horizontal" und "vertikal", wenn man gleich beim Beginn des Liniensegmentes eine der 3 Flächen an der Triade anklickt. Diese Fläche wird dann als temporäre Skizzierebene verwendet und man kann sich auf deren BKS beziehen.

Aber egal, weitere, noch nicht angeführte Methoden gibt's offensichtlich nicht, und Unimatrix kann sich jetz die ihm Sympatischeste aussuchen.

Nachtrag:
Ja, der Farbumschlag bei voller Skizzenbestimmung funktioniert in der 3D-Skizze noch unzuverlässiger als sonst, und Rumzupfen mit der Maus geht garnicht, eine "Automatische Bemassung" gibts nicht, und die schon öfters geforderte Statusanzeige im Klartext gibts auch noch nicht im 11er.
Also lässt uns IV ziemlich im Unklaren, ob eine 3D-Skizze jetzt voll bestimmt ist oder nicht.
Finde ich eigentlich einen groben Mangel!

------------------
mfg - Leo
